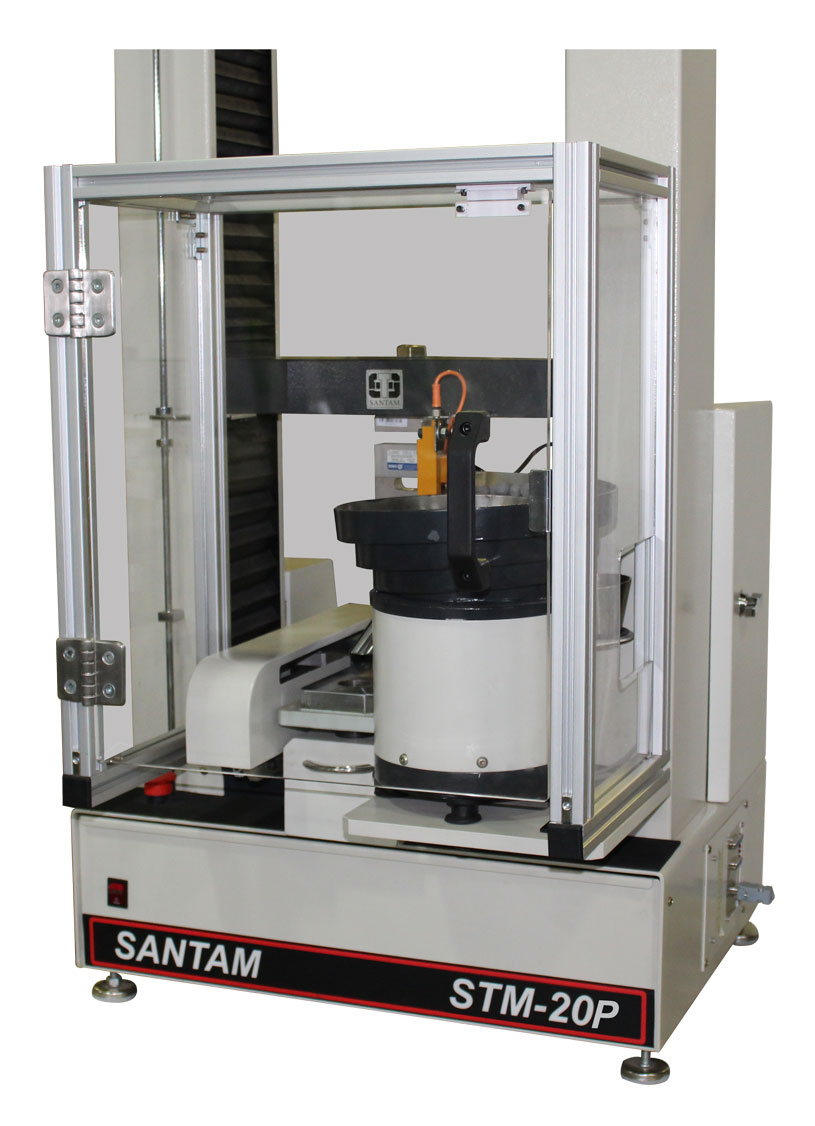

محصولات >> تست محصولات خاص >>  STM-20P تست استحکام فشاری گندله اتومات

CCS Of Pellets

ویژگی ها

• مکانیزم دستگاه سرومکانیکال Ball Screw (دو ستون)
• طراحی مطابق استاندارد ISO 4700:2015 و ASTM E382
• عملکرد اتوماتیک با تغذیه خودکار

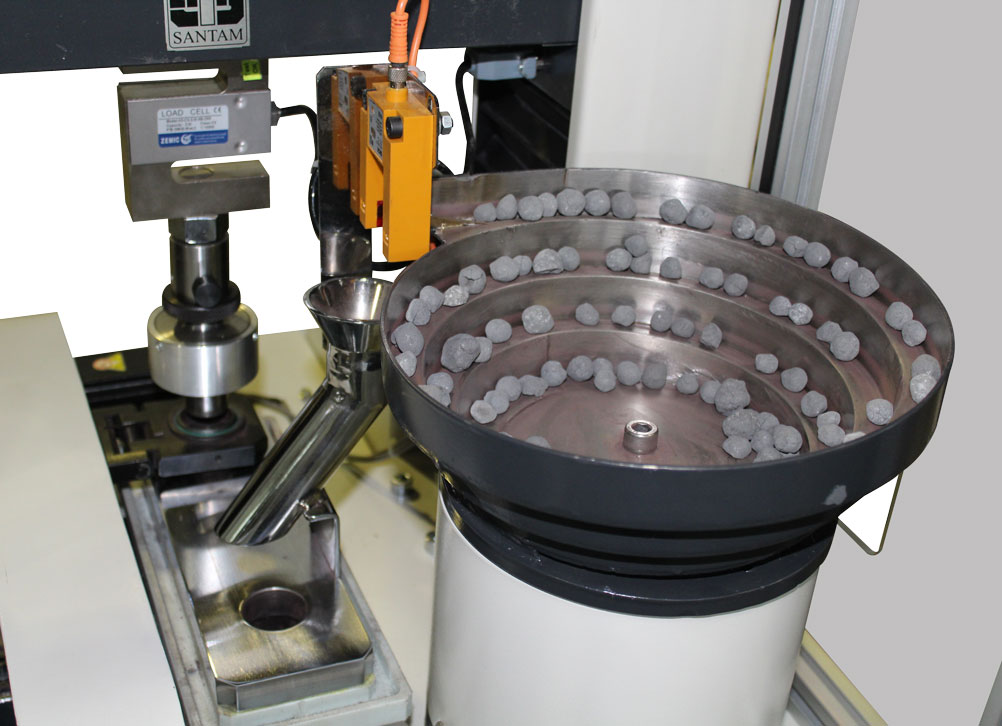

• مجهز به فیدر اتومات نصب شده بروی دستگاه کشش و فشار سرو الکتریکال با قابلیت تست و اندازه گیری میزان استحکام گندله و آهن اسفنجی به صورت اتومات و پیوسته و یا گندله و آهن اسفنجی و بریکت سرد به صورت تست غیر پیوسته
• مجهزبه سنسور اندازه گیری و ثبت اتومات قطر کندله
• مجهز به سیستم کنترل مدول خطی جهت تمیز کردن اتوماتیک صفحه پرس و جمع آوری سمپل های خرد شده
• مجهزبه سنسور هوشمند در خروجی فیدر جهت کنترل تعداد گندله و کنترل انجام تست فقط با یک گندله
• بازه گستره سرعت تست 0.001-1000 mm/min  و توانایی تست 60 عدد گندله در کمتر از 10 دقیقه
• دارای لودسل دقیق کلاس 0.5 به ظرفیت  1000 kgf
• مجهز به سنسور دقیق جابجایی برای اندازه گیری جابجایی کراس هد دستگاه
• موتور و درایور از نوع AC Servo با سیستم کنترلی Close Loop
• کنترل دستگاه فول کامپیوتری از طریق پورت سریال RS-232 & USB با استفاده از تکنولوژی سخت افزاری DSP (Digital signal processing) بدون محدودیت در نوع PC
• دارای نرم افزاری قدرتمند تحت سیستم عامل ویندوز جهت انجام تست با ارائه ی گزارش کامل از تست های تخصصی کندله و گزارش های متناسب و مرتبط با صنعت
• مجهز به حفاظ از جنس پلکسی و سنسور ایمنی درب محافظ
• قابلیت نصب آسان انواع لودسل های ظرفیت کم جهت بالا بردن دقت اندازه گیری
• مجهز به ادوات کالیبراسیون نیرو
• با تکراری پذیری بالای نتایج
• کاربری آسان و قابل نصب بر روی میز

کاربرد

تست فشار و بررسی استحکام فشاری گندله CCS Of Pellets مطابق مقدورات مندرج در استاندارد ISO 4700:2015 و ASTM E382 که در آزمایشگاه‌های کنترل کیفی صنعت و مراکز تحقیقاتی به کار می‌رود.

توضیحات

ساخت این دستگاه تست کشش و فشار سرو الکتریکال بوده که جهت کنترل بار از بازخورد لودسل و جابجایی دقیق فکها استفاده می نماید و با بکار بردن موتور و درایور سروو به عنوان محرک، دقت کنترل افزایش پیدا کرده و با بهره گیری از باز خورد از  انکودر ، انجام تست در بازه ی گسترده ای از سرعت با دقت بالا (0.001-1000 mm/min)  قابل انجام می باشد.

استفاده از لودسل دقیق متصل به فک ، هر گونه تغییرات نیروی رخ داده درهنگام تست را مستقیما حس کرده و بکار گیری لودسل 1000kgf از نوع S Type در کلاس 0.5 باحداکثر خطا 0.5% عدد خوانده شده در بازه 2% تا 100% ظرفیت لودسل مطابق استاندارد  EN 10002, ISO 7500 (به همراه برگه کالیبراسیون شرکت سنتام) و درجه تفکیک نیرو 1/100000 ظرفیت می باشد که در نتیجه این دستگاه خطا را  به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در هنگام تست می گردد.

 از طرف دیگر با وجود ابزارها و ضمائم مختلف فراوان به همراه نرم افزارهای مربوطه سنتام (کاربری آسان STM Controller و پیشرفته JADOO) ، توانایی انجام آزمونهای مختلف را مهیا می سازد. کنترل جابجایی دقیق با فیدبک از انکودر با درجه تفکیک بالا (0.001 mm)   و با دقت 0.05 mm جهت تثبیت سرعت آزمون بصورت دقیق و همچنین محدوده وسیع سرعت فک این اجازه را به اپراتور می‌دهد تا در زمینه های گوناگون تست مربوطه انجام گردد.

دستگاه مجزه به فیدر و کنترل مدولار خطی کاملا اتومات بوده که علاوه بر انجام تست به صورت اتومات کندله تست شده را از روی میز پاک کرده و به داخل مخزن منتقل می کند

مهم ترین ویژگی سیستم مدولار طراحی شده بروی دستگاه دقت و سرعت و مکانیزم عملکرد آن بوده دستگاه به طور هوشمند فقط یک کندله را تست می کند و در حین تست قطر کندله اندازه گیری و ثبت می گردد

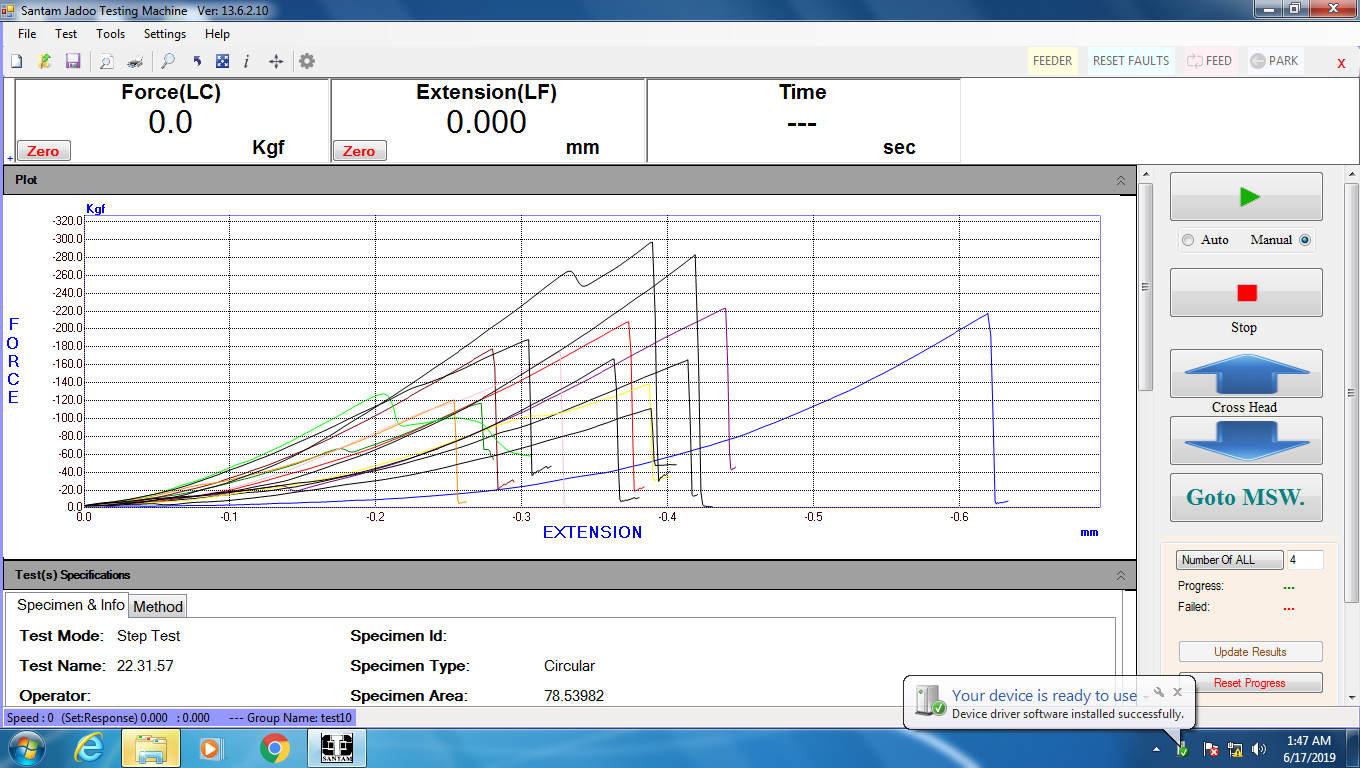

قابلیت نمایش نتایج تست استحکام مربوط به هر گندله و قابلیت نمایش ماکزیمم، مینیمم و انحراف از معیار در هر گروه، امکان گرفتن میانگین مقادیر گروه بصورت اپراتوری، قابلیت ترسیم گراف استحکام و همچنین قابلیت های ذیل :

• توقف اتوماتیک تست
• بر اساس 50% افت نیروی ماکزیمم برای گندله های خشک
• بر اساس 50% کاهش ارتفاع برای گندله هایی که حالت پلاستیک دارند

امکان تشکیل گروه های تست با قابلیت های زیر در هر گروه

• ترسیم گراف استحکام در هر گروه
• تعریف تعداد تست صحیح
• تعریف حداقل و حداکثر قطر مورد تایید
• تعریف سرعت تست بر اساس استاندارد
• تعریف سرعت حرکت فک دستگاه در حالت بی باری رفت و برگشت تا 1000 mm/min جهت بالا بردن سرعت آزمون های گروهی
• انجام آزمون های گروهی با سرعت و دقت بسیار بالا
• نمایش نتایج تست استحکام مربوط به هر گندله از گروه
• حذف هر کدام از نتایج در صورت داشتن خطا
• نمایش ماکزیمم ، مینیمم ، میانگین و انحراف از معیار در هر گروه
• نمایش درصد گندله های با استحکام کمتر از 100، کمتر از 150، کمتر از 250 کیلوگرم و همچنین بیشتر 400 کیلوگرم درستون های مجزا با امکان تعریف و تغییر مقادیر فوق توسط اپراتور
• ترسیم گراف استحکام در هر گروه
• اندازه گیری دقیق و نمایش قطر هر گندله
• تعریف انواع گزارش گیری براساس اطلاعات اخذ شده از هر تست
