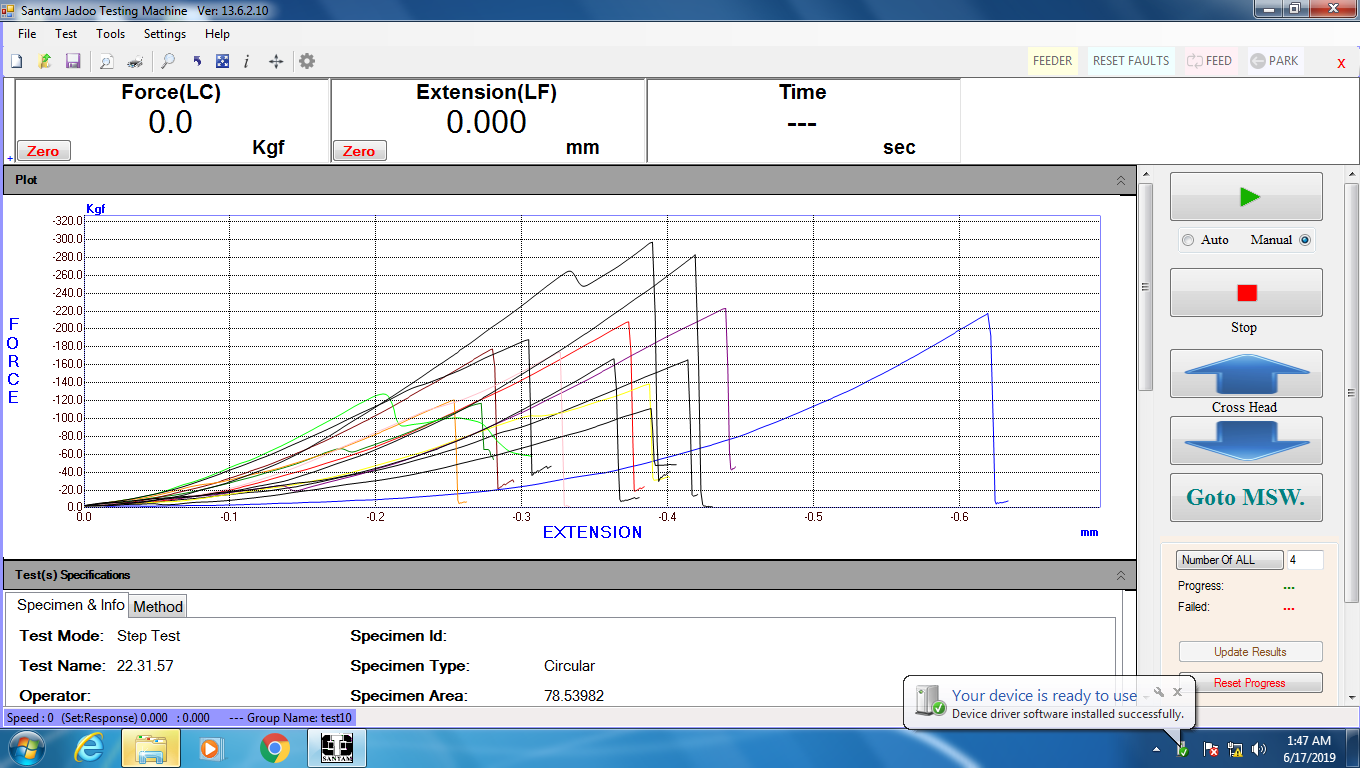

منوی نرم افزار تست گندله خام


منوی نرم افزار( مقایسه چند تست با هم)


گندله خام GCS
STM-1 تست فشار گندله خام غیر اتومات

محصولات >> تست محصولات خاص >>   STM-1 تست فشار گندله خام غیر اتومات

 گندله خام GCS






ویژگی ها

·         مکانیزم دستگاه سرومکانیکال  Ball Screw  ( تک ستون )

·        طراحی مطابق استاندارد ISO 4700:2015 و ASTM E382

·         عملکرد سرو مکانیکال

·         مجهز به فک نصب شده بروی دستگاه با قابلیت تست و اندازه گیری میزان استحکام گندله خام به صورت غیر پیوسته

·         مجهزبه سنسور اندازه گیری و ثبت اتومات قطر کندله

·         بازه گستره سرعت تست 0.001-1000 mm/min

·         دارای لودسل دقیق کلاس 0.5 به ظرفیت 100kgf

·         مجهز به سنسور دقیق جابجایی برای اندازه گیری جابجایی کراس هد دستگاه

·         موتور و درایور از نوع AC Servo  با سیستم کنترلی Close Loop

·         کنترل دستگاه فول کامپیوتری از طریق پورت سریال RS-232 & USB با استفاده از تکنولوژی سخت افزاری DSP ( Digital signal processing ) بدون محدودیت در نوع PC

·         دارای نرم افزاری قدرتمند تحت سیستم عامل ویندوز جهت انجام تست با ارائه ی گزارش کامل از تست های تخصصی کندله و گزارش های متناسب و مرتبط با صنعت

·         قابلیت نصب آسان انواع لودسل های ظرفیت کم جهت بالا بردن دقت اندازه گیری

·         مجهز به ادوات کالیبراسیون نیرو

·         با تکراری پذیری بالای نتایج

·         کاربری آسان و قابل نصب بر روی میز



کاربرد

جهت تست و بررسی استحکام فشاری گندله خام  GCS مطابق مقدورات مندرج در استاندارد ISO 4700:2015 و ASTM E382 که در آزمایشگاه‌های کنترل کیفی صنعت و مراکز تحقیقاتی به کار می‌رود.



توضیحات

ساختار این دستگاه همانند تست کشش و فشار سرو الکتریکال بوده که جهت کنترل بار از بازخورد لودسل و جابجایی دقیق فکها استفاده می نماید و با بکار بردن موتور و درایور سروو به عنوان محرک، دقت کنترل افزایش پیدا کرده و با بهره گیری از باز خورد از  انکودر ، انجام تست در بازه ی گسترده ای از سرعت با دقت بالا   (0.001-1000 mm/min)  قابل انجام میباشد .استفاده از لودسل دقیق متصل به فک ، هر گونه تغییرات نیروی رخ داده درهنگام تست را مستقیما حس کرده و بکار گیری لودسل 100kgf از نوع S Type در کلاس 0.5 باحداکثر خطا 0.5% عدد خوانده شده در بازه 2% تا 100% ظرفیت لودسل مطابق استاندارد  EN 10002 , ISO 7500 و درجه تفکیک نیرو  1/100000 ظرفیت میباشد که در نتیجه این دستگاه خطا را  به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در هنگام تست میگردد.



 از طرف دیگر با وجود ابزارها و ضمائم مختلف فراوان به همراه نرم افزارهای مربوطه سنتام ( کاربری آسان  STM Controller و پیشرفته JADOO ) ، توانایی انجام آزمونهای مختلف را مهیا می سازد. کنترل جابجایی دقیق با فیدبک از انکودر با درجه تفکیک بالا (0.0001 mm)   و با دقت 0.05 mm جهت تثبیت سرعت آزمون بصورت دقیق و همچنین محدوده وسیع سرعت فک این اجازه را به اپراتور می‌دهد تا در زمینه های گوناگون تست مربوطه انجام گردد . دستگاه مجهر به فک فشاری جهت تست گندله خام

قابلیت ثبت و نمایش نتایج تست استحکام و قطر مربوط به هر گندله و نمایش ماکزیمم ، مینیمم ، میانگین و انحراف از معیار در هر گروه و  همچنین دیگر قابلیت های ذیل :

·         توقف اتوماتیک تست

·         بر اساس 50% افت نیروی ماکزیمم برای گندله های خشک

·         بر اساس 50% کاهش ارتفاع برای گندله هایی که حالت پلاستیک دارند



امکان تشکیل گروه های تست با قابلیت های ذیل :

·         قابلیت ترسیم گراف استحکام درهر گروه

·         قابلیت تعریف تعداد تست صحیح

·         قابلیت تعریف حداقل و حداکثر قطر مورد تایید

·         قابلیت تعریف سرعت تست بر اساس استاندارد

·         قابلیت تعریف سرعت حرکت فک دستگاه تا 1000 mm/min

·         قابلیت نمایش آزمون های گرفته شده به صورت گروهی با سرعت و دقت بسیار بالا

·         نمایش نتایج تست استحکام مربوط به هر گندله از گروه

·         قابلیت حذف هر کدام از نتایج در صورت داشتن خطا

·         قابلیت نمایش ماکزیمم ، مینیمم ، میانگین و انحراف از معیار در هر گروه

·         قابلیت نمایش درصد گندله های با استحکام کمتر از 100 ، کمتر از 150 ، کمتر از 250 کیلوگرم و همچنین بیشتر 400 کیلوگرم درستون های مجزا با امکان تعریف و تغییر مقادیر فوق توسط اپراتور

·         قابلیت ترسیم گراف استحکام در هر گروه

·         قابلیت اندازه گیری دقیق و نمایش قطر هر گندله

·         تعریف انواع گزارش گیری براساس اطلاعات اخذ شده از هر تست



دانلود کاتالوگ(دستگاه تست فشار گندله غیراتومات)
