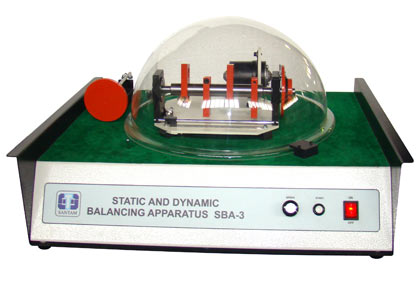

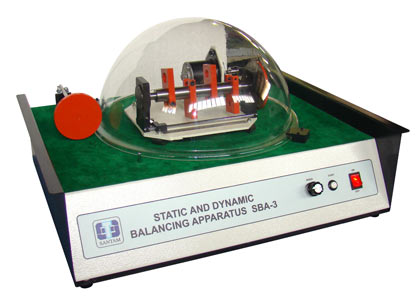

Balancing Testing Machine
محصولات >> تجهیزات آموزشی آزمایشگاه دینامیک ماشین>> SBA-3 بالانسينگ
ویژگی ها
- دارای وزنه های دقیق با آنبلانسی قابل تنظیم
- مجهز به سیستم پولی جهت تعیین مقدار آنبلانسی هر وزنه با ساچمه های معادل
- دارای خط کش و نقاله ی دقیق جهت تعیین فواصل وزنه های آنبلانس بر روی شفت و زاویه ی نصب آنها نسبت به یکدیگر
- مجهز به پراکسی میتی سوییچ جهت ایمنی، تا در هنگام افزایش دور مانعی در مقابل وزنه ها نباشد
- مجهز به ضربه گیر لاستیکی مناسب جهت مهار ارتعاشات ناشی از آنبلانسی- دارای بلبرینگ های خودردیف شو ) (Self Aligning و کم اصطکاک
- مجهز به دکمه ی فشاری افزاینده ی دور شفت و پایش میزان لرزش
- تعویض و تنظیم آسان وزنه ها
کاربرد
تست بالانسینگ کاربرد گسترده ای در طراحی سیستم گردان مانند میل لنگ ها، میل بادمک و ... داشته برای تست و آموزش مبحث بالانس کردن استاتیکی و دینامیکی شفتها بکار میرود که با آن تفاوت بالانسینگ استاتیکی و دینامیک به خوبی نشان داده میشود. همچنین با این دستگاه روابط تئوری با توجه فرمولهای موجود بر روی شفت دستگاه پیاده سازی شده و اثرات تجربی آن برای طراحی بهتر این سیستمها قابل استفاده میباشد.
توضیحات
دستگاه مذکور به منظور کمک به دانشجویان در درک بهتر اختلاف نتایج در بالانس استاتیکی و دینامیکی طراحی شده است و به خوبی نشان میدهد که در مبحث مکانیک بالانس استاتیکی برای محورهای چرخان کافی نمیباشد و می بایست فرآیند بالانس دینامیکی نیز انجام گردد.
در این تست نخست میبایست مقدار آنبلانسی هر وزنه را مشخص نمود که برای این کار ریسمان بهمراه ظرف کوچک بر روی سیستم پولی (بدون لنگی) قرار گرفته و در نهایت تعداد ساچمه ی معادل هر وزنه آنبلانس تعیین میگردد.
در بالانس استاتیکی مقدار آنبلانسی هر وزنه در فرمول مربوطه قرار گرفته و با حل معادلات استاتیکی زاویه ی هر وزنه بر روی شفت نسب به همدیگر بدست می آید در اینجا با استفاده از نقاله دستگاه وزنه ها بر اساس زاویه بدست آمده بر روی شفت مونتاژ میگردد.
اما این شرایط برای حالت چرخان و در حضور نیروهای گریز از مرکز کافی نیست و با افزایش دور مجموعه شفت و یاتاقانها شروع به لرزش میکند. در اینجا نیاز به بالانس دینامیکی میباشد که با توجه به روابط فواصل هر وزنه ی آنبلانس نسبت به هم تعیین و با استفاده از خط کش دستگاه در محل مناسب نسبت به شفت بسته میشود.
