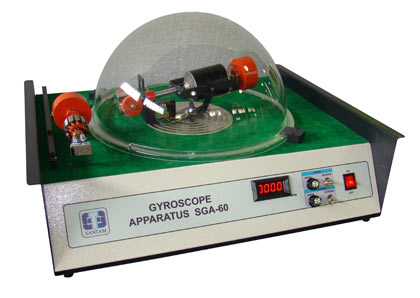

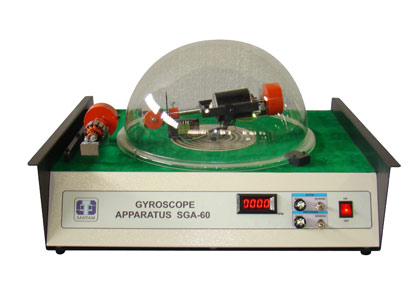

Gyroscope Testing Machine
محصولات >> تجهیزات آموزشی آزمایشگاه دینامیک ماشین>> SGA-60 دستگاه ژيروسكوپ
ویژگی ها
- دارای سنسور دقیق تعداد دور و نمایشگر دیجیتال جهت نمایش سرعت زاویه ای لحظه ای همچنین سوییچ های تغییر جهت چرخش روتور و گردان جیمبال
- روتور مجهز به موتور مناسب با درایور دقیق و جهت افزایش دور موتور تا 3500rpm
- مجهز به پیچ تنظیم برای افزایش و کاهش سرعت زاویه ای گردان جیمبال و روتور
- کنترل دور و سرعت روتورها همگی به صورت Close Loop
- دارای لولای جیمبال کم اصطکاک و مکانیزم تراز کردن روتور پیش از اعمال وزنه ی بالانس
- دارای سیستم بایفیلار برای بدست آوردن مقدار واقعی ممان اینرسی سیم پیچ موتور و متعلقات آن
- مجهز حفاظ پلاستیکی شفاف مقاوم به ضربه جهت مشاهده و کنترل آسان آزمون
- مجهز به قطعه ی تعادل برای بالانس کردن وزن روتور پیش از اعمال وزنه آزمون
- با کاربری آسان و ایمن
کاربرد
این دستگاه به منظور بررسی کوپلهای تولید شده در یک ژیروسکوپ بوده و امکان مقایسه ی مقادیر تئوریک با مقادیر تجربی را فراهم میسازد. از سوی دیگر از نتایج بدست آمده میتوان تاثیر جهت چرخشها، مقدار سرعت گردان جیمبال، سرعت زاویه ای روتور و ممان اینرسی روتور را در مقدار کوپل ژیروسکوپ تحقیق نمود.
توضیحات
این دستگاه جهت بدست آوردن مقدار کوپل ژیروسکوپی و بررسی دینامیک دورانی یک ژیروسکوپ تحت مقادیر ممان اینرسی روتور و سرعتهای زاویه ای جیمبال و روتور بکار میرود و به منظور انجام آسان آزمون دکمه ها و سوییچ هایی برای تنظیم مقدار سرعتهای زاویه ای و جهت های آنها گنجانده شده است.
همچنین ممان اینرسی به روش بایفیلار بدست می آید که برای این کار نخست سیم پیچ روتور و متعلقات (که کاملا مشابه روتور دستگاه است) را با دو ریسمان و دو پیچ به جایگاه آویز بایفیلار میبندیم سپس مجموعه بایفیلار بکمک دست حول محور گذرنده بین دو آویز چند درجه منحرف میشود و رها میگردد تا به نوسان در آید. با رکورد زمان مربوط به تعداد نوسان های کامل (معمولا 50 نوسان) دوره ی تناوب بدست می آید . آنگاه با جای گذاری پارامتر و اندازه ها در فرمول مربوطه ممان اینرسی مجموعه روتور و متعلقات محاسبه میشود .
در ادامه قطعه ی تعادل را بر روی بازوی بالانس آنقدر جابجا میکنیم تا بازو بطور الاکلنگی در حالت تعادل قرار گیرد .در ادامه برای آنکه مقدار کوپل ژیروسکوپ سنجیده شود میبایست وزنه های تست بر روی جایگاه وزنه بصورت پیچی بسته شوند آنگاه آنقدر دور جیمبال و روتور را بالا میبریم تا کوپل ژیروسکوپی وزنه ی تست را بصورت الاکلنگی بالا بیاورد و در تعادل قرار گیرد. همچنین از نتایج بدست آمده میتوان با رسم گرافهایی خطی بودن روابط را تحقیق نمود و گرافها بر حسب سرعت روتور - کوپل، سرعت جیمبال-کوپل و سرعت روتور-سرعت جیمبال رسم میگردند.
ضمنا این دستگاه برای ایمنی و جلوگیری از پرتاب شدن قطعات مجهز یک حفاظ شفاف و میکروسوییچ میباشد که در صورت قرار نگرفتن حفاظ بر روی دستگاه، میکروسوییچ عمل کرده و اجازه انجام تست را نمیدهد .
