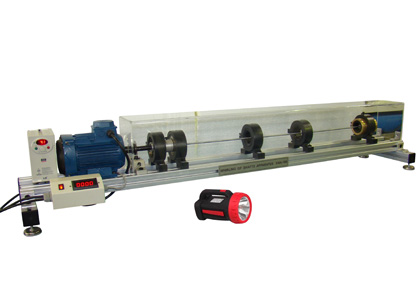

Whirling Of Shafts Testing Machine
محصولات >> تجهیزات آموزشی آزمایشگاه دینامیک ماشین>> SWA-160 سرعت بحراني شفت ها
ویژگی ها
- مجهز به موتور دور بالا
- مجهز به نمایشگر دیجیتال دور
- مجهز به درایور جهت تنظیم دور با دقت زیاد
- دارای یاتاقان‌ها و شرایط تکیه گاهی مفصلی و غیر مفصلی با قابلیت جابجا شدن در طولهای مختلف
- مجهز به دیسک های با آنبلانسی جهت بارگذاری
- مجهز به استرواسکوپ Stroboscope جهت سنجش دور موتور
- با کاربری آسان و ایمن
کاربرد
بررسی و تحقیق لنگ زدن شفت بدلیل خمش ناشی از وزن شفت یا قطعات مونتاژ شده بر روی شفت (مانند چرخ دنده، تیغه پمپ یا کمپرسورها و ...) باعث نوسان شده و هنگامی که دور شفت به فرکانس طبیعی نزدیک میشود دامنه افزایش یافته و در اثر تشدید تنشهای خمشی محور دوار افزایش یافته و موجب انهدام شفت در تجهیزات صنعتی میگردد. لذا شناخت این پدیده از اهمیت ویژه ای در طراحی و عملکرد درست محورها برخوردار میباشد.
توضیحات
با این دستگاه میتوان درسرعت‌های مختلف به بررسی فرم نوسان یا مدهای ارتعاشی با شرایط تکیه گاهی مختلف پرداخت که برای شرایط تکیه گاهی دوحالت مفصلی (انعطاف پذیر) و غیرمفصلی (ثابت) در دو طرف شفت در نظر گرفته شده است ضمنا دستگاه مجهز به دو عدد حلقه ی محدود کننده دامنه میباشد تا در صورت افزایش دامنه شفت وارد ناحیه ی پلاستیک نگردد .
نمونه های تست از 2 مجموعه 3 تایی نمونه آزمایش به قطر های mm3, 6, 7 و با طول , 900 mm600 از جنس فولاد فنر میباشند که قابلیت نصب سه عدد دیسک آنبلانس بر روی شفت سایز 7 میلیمتر آن وجود دارد.
