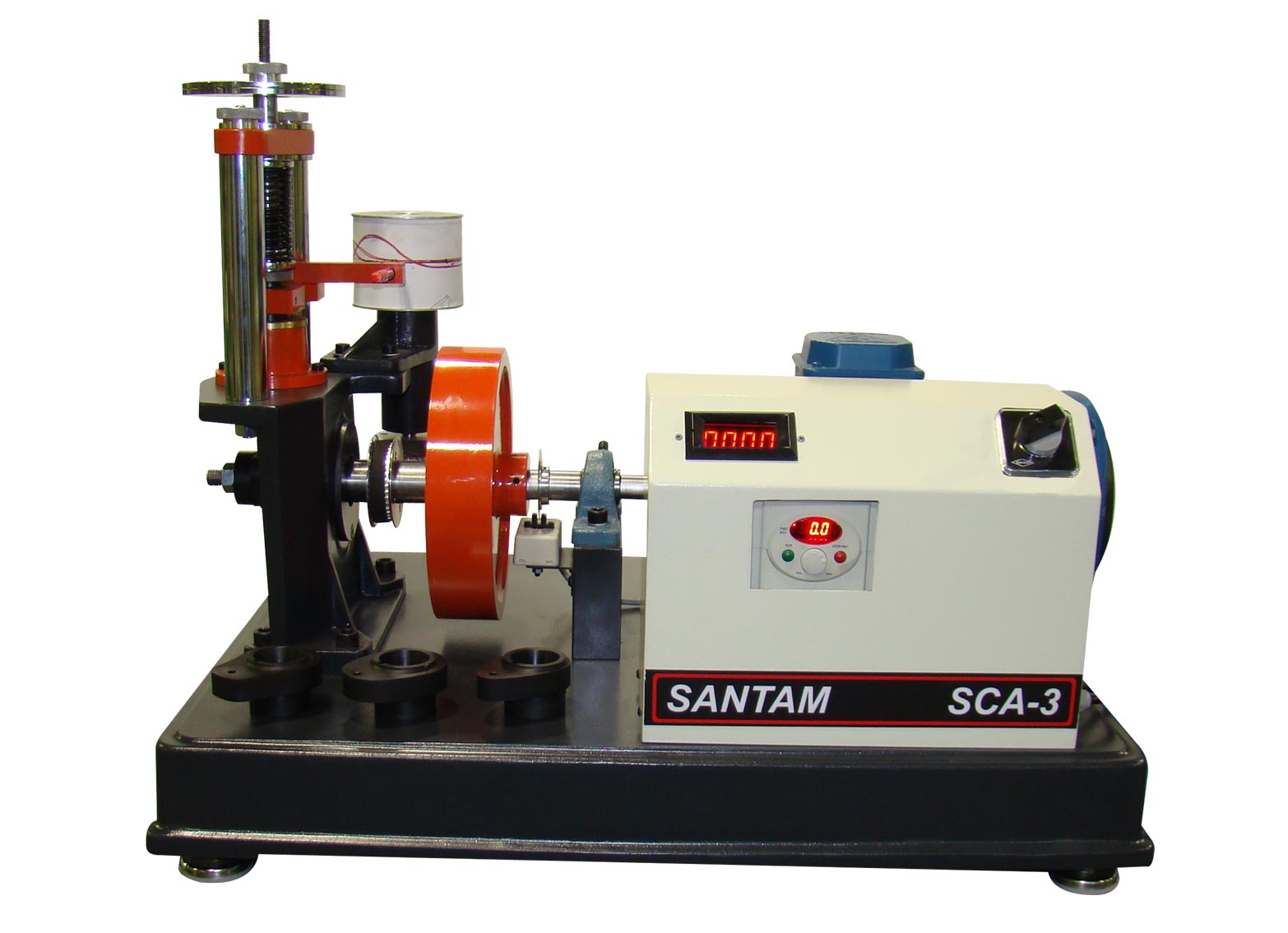

Cams Testing Machine
محصولات >> تجهیزات آموزشی آزمایشگاه دینامیک ماشین>> SCA-3 تست بادامک
ویژگی ها

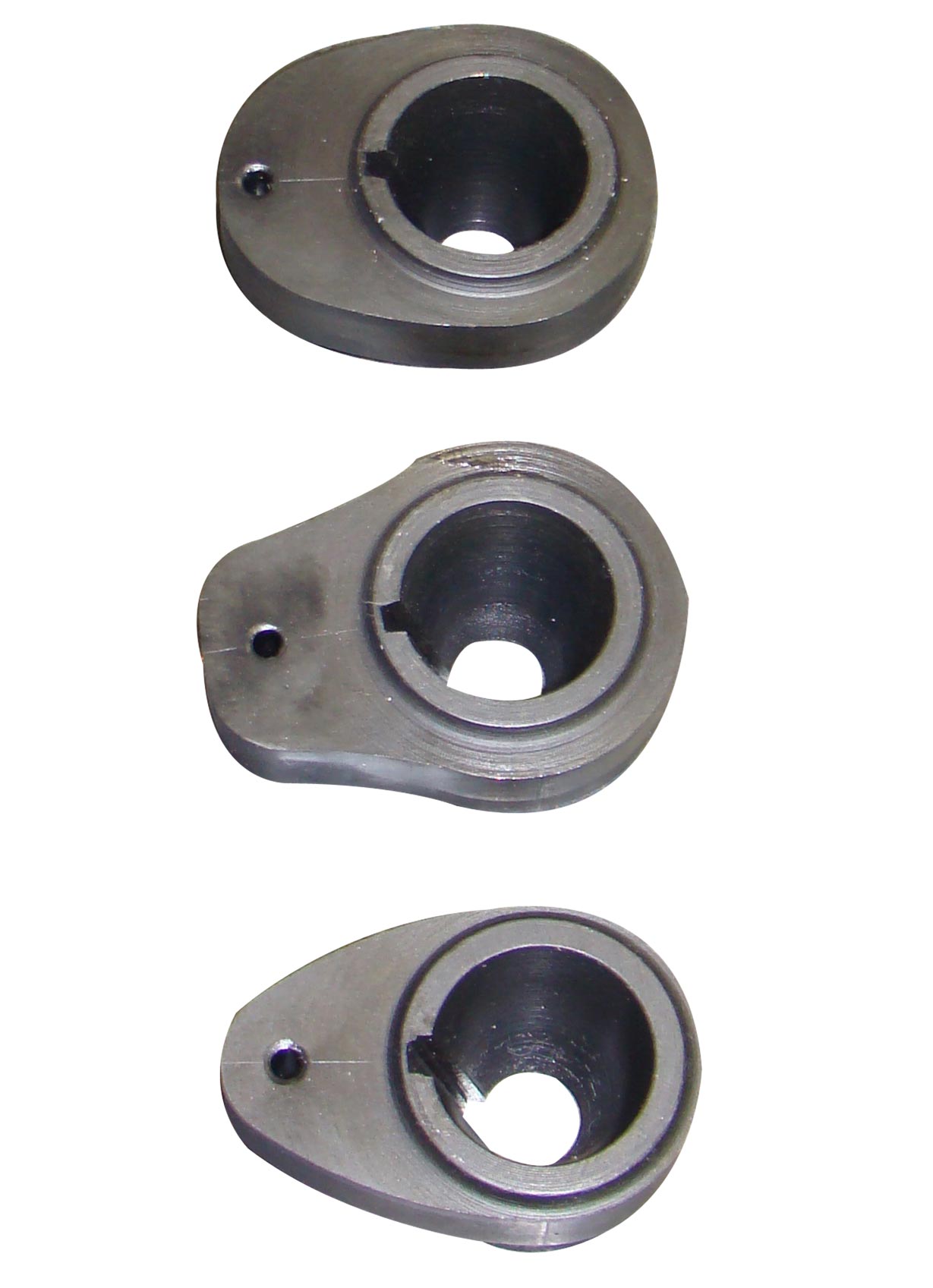

- مجهز به چهار مدل بادامک مختلف (قوسی-مماسی-مقعر-نامتقارن) از جنس فولاد VCN200
- مجهز به دو عدد اسبک (پیرو) غلتکی و یک عدد لغزشی
- مجهز به سه نوع فنر با سختی مختلف
- مجهز به درایور و نمایشگر دیجیتال
- مجهز به ثبات مکانیکی جهت کشیدن نمودار
- دارای فلایویل به منظور تثبیت سرعت بادامک
کاربرد
در این تست منحنی های تجربی جابجایی، سرعت، شتاب بادامک برای پروفیل‌های مختلف (قوسی، مماسی، مقعر و نامتقارن) بدست می آید و همچنین میتوان رابطه بین وزن پیرو و سختی فنر و نیز پدیده پرش )Bounce( یا همان امکان به وجود آمدن جرک (Jerk) را از نمودار های جابجایی، سرعت، شتاب را تحقیق و مشاهده نمود.
توضیحات

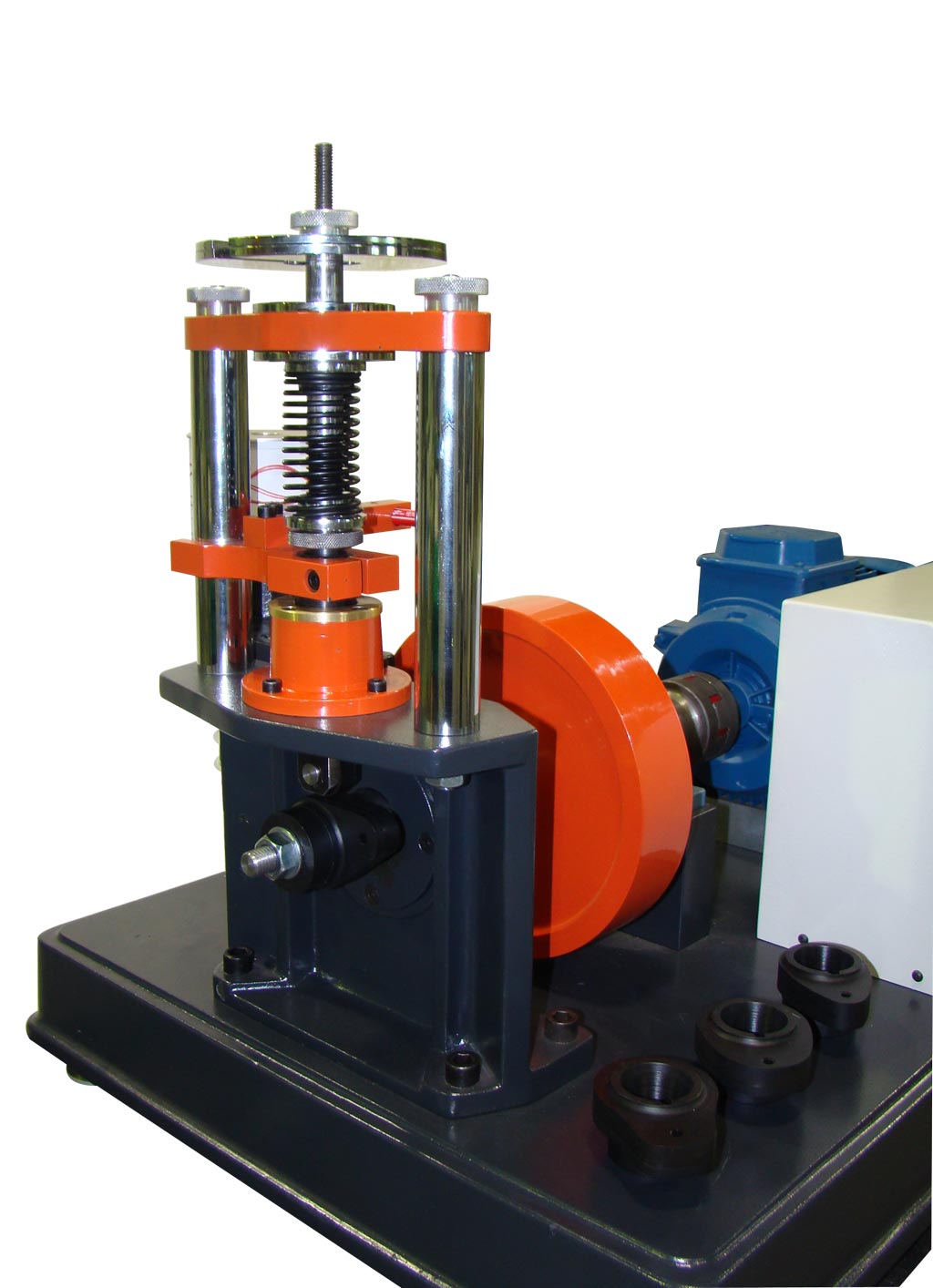

این دستگاه دارای بادامکهای مختلف با چهار نوع پروفیل و امکان نصب دو نوع اسبک (پیرو) غلتکی و لغزشی بوده که با توجه به سرعت اعمالی رسم گراف کامل در 360 درجه چرخش بادامک بر حسب جابچایی پیرو–تغییر زاویه بادامک انجام می پذیرد.
از گراف بدست آمده نقاط پرش یا (Jerk) سیستم مشخص میشود و میتوان با تعویض فنر یا تغییر بادامک از پدیده ی جرک جلوگیری نمود. همچنین از گراف رسم شده توسط ثبات دستگاه گرافهای دیگر جابجایی–زاویه، سرعت-زاویه و شتاب-زاویه را محاسبه و رسم نمود. ضمنا جهت بالا بردن وزن پیرو دستگاه مجهز به 4 عدد وزنه 400 gr جهت بارگذاری پیرو می باشد.
