SVT-10D دستگاه نوسانات یک درجه آزادی با میراکننده (جرم و فنر و دمپر)

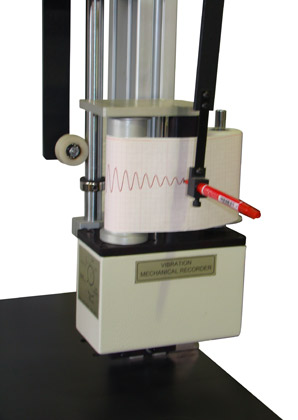

ثبات مکانیکی جهت ترسیم نمودار

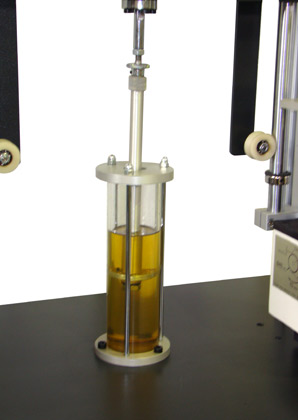

میرا کننده روغنی



SVT-10D نوسانات یک درجه آزادی با میراکننده

Free Vibration with Damping Testing Machine

محصولات >> تجهیزات آموزشی آزمایشگاه دینامیک ماشین>> SVT-10D نوسانات یک درجه آزادی با میراکننده




ویژگی ها

  • مجهز به میراکننده ی ویسکوز با قابلیت تغییر مقدار دمپینگ
  • دارای مکانیزم ریلی با اصطکاک کم جهت بررسی نوسانات آزاد سیستم
  • مجهز به وزنه های دقیق جهت افزایش مقدار جرم سیستم
  • مجهز به درایور جهت تنظیم دقیق دور موتور ثبات، نوع کنترل دور به صورت Close Loop
  • مجهز به نمایشگر دیجیتال دور
  • مجهز به ثبات مکانیکی دقیق جهت رسم گراف در حالت نوسان آزاد و همچنین نوسان با استهلاک ویسکوز
  • با قابلیت تعویض فنر (با دو مقدار سختی) و تنظیم دامنه ی نوسان
  • با کاربری آسان و ایمن



کاربرد

با این دستگاه روابط مربوط به ارتعاش آزاد یک درجه آزادی جرم و فنر (بدون دمپینگ) و با دمپینگ قابل بررسی بوده و تئوری با تجربه مقایسه می گردد، همچنین ابزاری مناسب برای دانشجویان به منظور آموزش و تمرین مبحث نوسانات یک درجه آزادی می باشد .







توضیحات

دستگاه دارای دو عدد فنر استوانه‌ای با سختی متفاوت و یک میرا کننده ی ویسکوز با قابلیت تغییر ضریب دمپینگ میباشد که میتوان با آن شرایط نوسان یک درجه آزادی را در حالت آزاد (بدون دمپینگ)، با دمپینگ تست نمود و فرکانس طبیعی یک سیستم جرم- فنر در حال نوسان را در حضوریک میرا کننده  مدل سازی نمود.

همچنین از روی سیستم ثبات (با سرعت دورانی 10 دور بر دقیقه) به دقت می توان مقدار K (سختی فنر) و C (ضریب دمپینگ) دوره تناوب تجربی را محاسبه کرده و بدست آورد سپس نتایج را با مقادیر تئوری مقایسه نمود.



 دانلود کاتالوگ (تجهیزات آزمایشگاه دینامیک ماشین)
