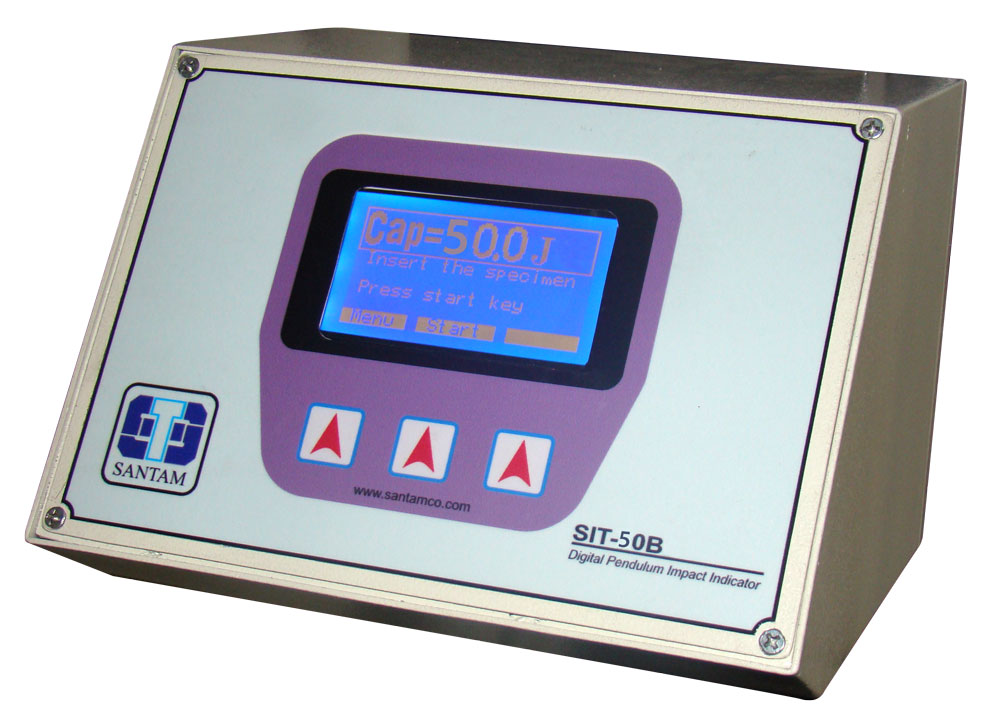

بر اساس استاندارد، در این دستگاه پاندولی با انرژی مشخص (جرم، ارتفاع رهایش و هندسه آن) رها می‌شود تا به نمونه ضربه بزند و منجر به شکستن آن شود. پس از شکست، پاندول تا ارتفاع مشخصی بالا میرود و اين اختلاف ارتفاع، کميت اصلی اندازه گيری شده در آزمون ضربه است که همانا انرژی جذب شده در شکست می باشد و انرژی معادلش بر حسب ژول روی پانل دستگاه نشان داده می‌شود.این دستگاه دارای قابلیت تنظیم زاویه رهایش پاندول در زاویه های 100, 110, 120, 130, 140, 150 درجه بوده که با توجه به محاسبات استاندارد با تغییر زاویه رهایش، تغییر در انرژی واقعی پاندول و سرعت برخورد قابل انجام میباشد همچنین دستگاه دارای نمایشگر خروجی دیجیتال بوده و مجهز به ابزار دستی برای رها‌سازی پاندول میباشد.

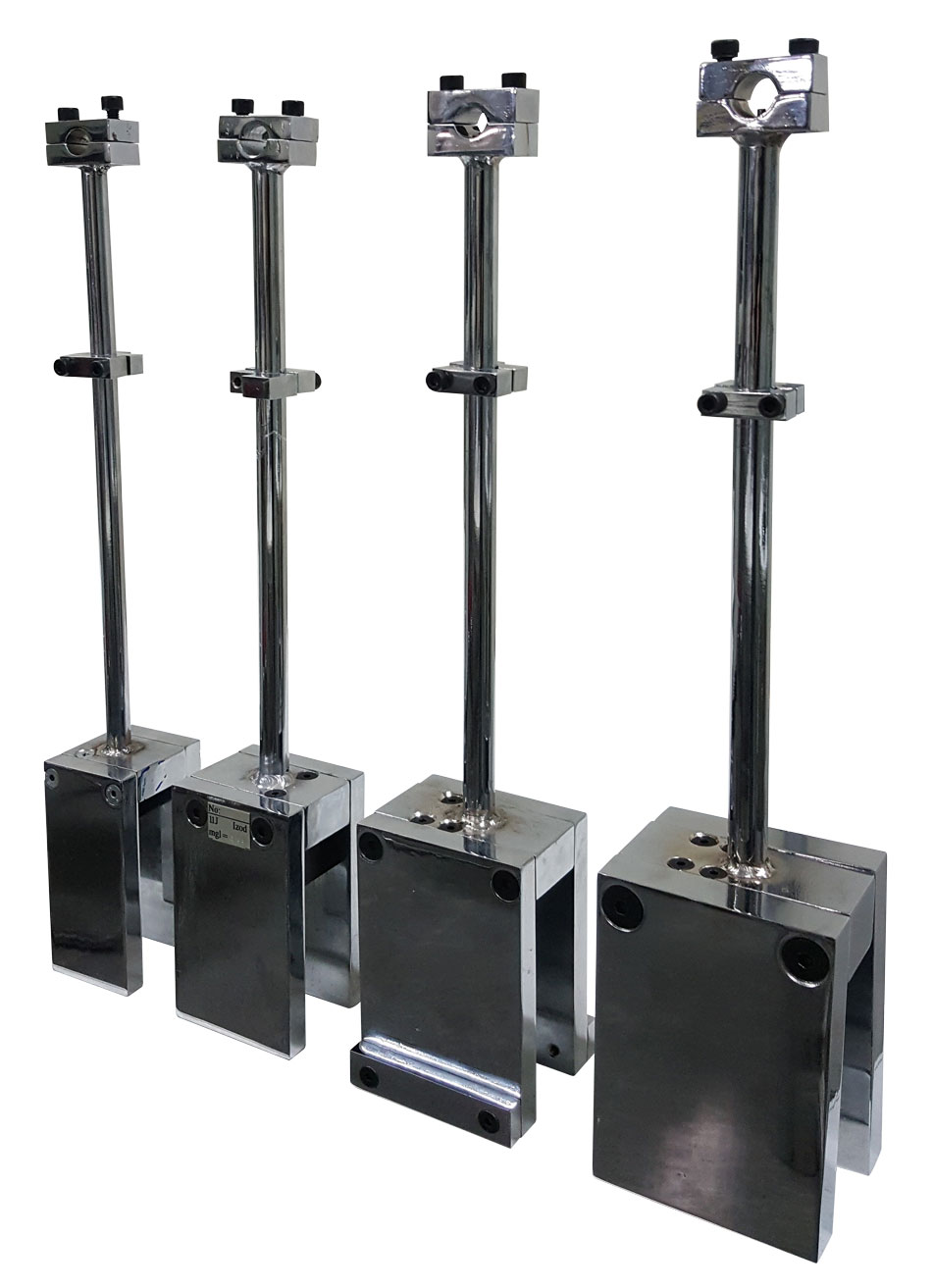

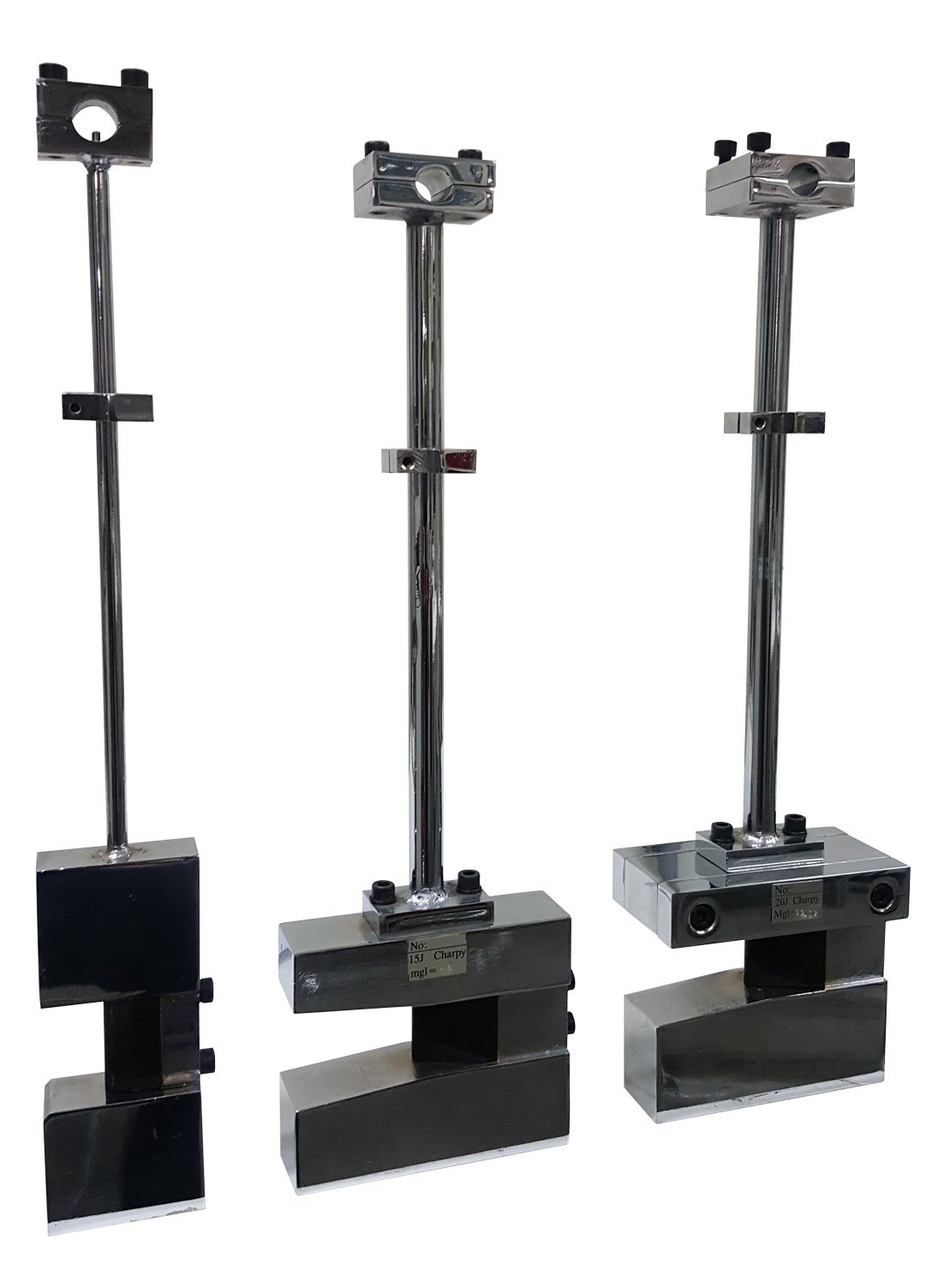

کاربری دستگاه بسیار ساده بوده و کاربر می‌تواند انرژی ضربه را به سادگی خوانده و گزارش نماید. سندان‌های شارپی و آیزود را می‌توان برای انجام تست ضربه به روش‌های مذکور بر روی دستگاه نصب نمود. درضمن، طراحی بر اساس نصب پاندول‌هایی با ظرفیتهای مختلف میباشد که البته ملاک محاسبه ظرفیتهای ذکر شده در زاویه 120 درجه میباشد مانند پاندول شارپی مطابق استاندارد ASTM-D6110 دارای انرژی های مختلف 4J ،15 J ،20J- پاندول آیزود مطابق استاندارد ASTM-D256 با انرژی های 5.5J ،11J ،21.7J - پاندول شارپی مطابق استاندارد ISO-9854, ISIRI 12828 دارای انرژی های 15J،50J - پاندول شارپی مطابق استاندارد DIN 50115دارای انرژی های 4J ، 20J، 50J که به کاربر این امکان را می‌دهد تا آزمایش را با ظرفیتهای مورد نظر خود به انجام برساند.
پاندول‌ها بر اساس حداقل فاصله بین مرکز ضربه پاندول و خط ضربه طراحی شده‌اند. این ویژگی دینامیکی در زمان ضربه تمامی نیروهای جانبی را در یاتاقان‌ها حذف کرده و همه انرژی پاندول به نمونه منتقل می‌شود. با استفاده از گزینه CALIBRATION SELF در منوی پنل ، بدون قرار دادن نمونه در دستگاه و پس از رها کردن پاندول و انجام 11 بار نوسان نیم سیکل، ویژگی‌های زیر به صورت خودکار تعیین خواهند شد:
- زاویه دقیق رهایش
- سرعت واقعی برخورد
- تلفات اصطکاکی (بر اساس 1 و 11 نیم سیکل)
- انرژی واقعی پاندول (با استفاده از انرژی در 90 درجه پاندول (mgl) که بر روی هر پاندول نشان داده شده است)
|
