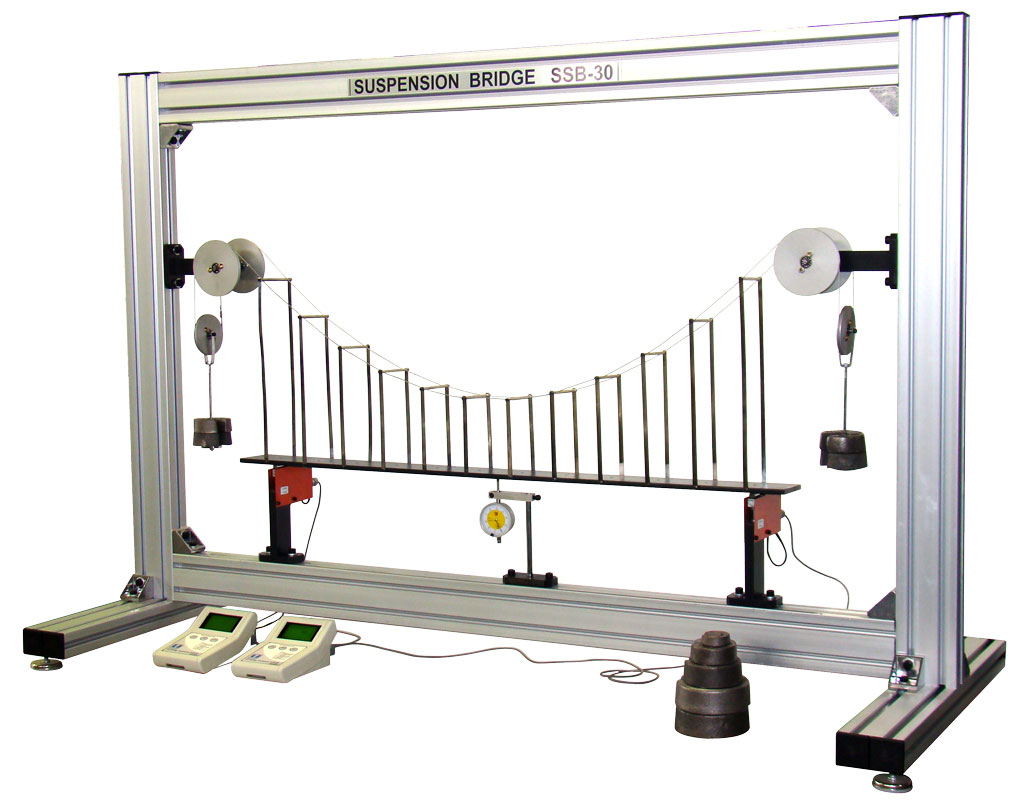

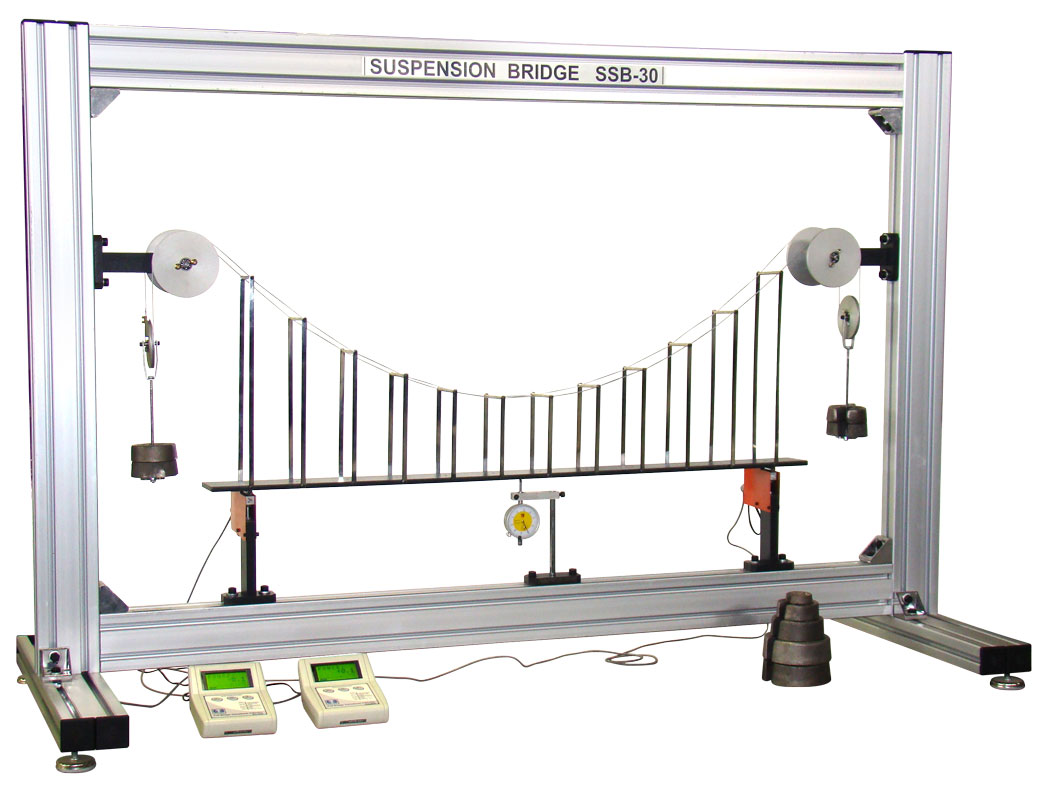

Technical Specifications of Suspension Bridge Machine
محصولات >> تجهیزات آموزشی آزمایشگاه مقاومت مصالح >> SSB-30 تست آزمایش پل معلق
ویژگی ها
- دارای انواع امکان بارگذاری گسترده و بار نقطه ای بر روی پل
- مجهز به دو عدد نمایشگر دیجیتال مدل STI-50 برای نمایش بار تکیه گاهی
- مجهز به دو تکیه گاه جابجا شونده در طول پل با قابلیت اندازه گیری نیروی تکیه گاه تا 5 kgf
- مجهز به ساعت اندیکاتور جهت بررسی خیز پل در نقطه ی دلخواه
- مجهز به دو عدد قرقره و آویز کم اصطکاک جهت بارگذاری انتهایی پل و بالانس کردن وزن پل
- دارای وزنه های دقیق و آویز مناسب جهت هر نوع بارگذاری
- قیمت مناسب و کاربری آسان
|
کاربرد
این دستگاه برای تست و آموزش روابط مربوط به نیروی کشش کابل در پل های معلق و عکس العمل تکیه گاهها (با توجه به رابطه پارابولیک در کابل ها) می باشد.
توضیحات
دستگاه مذکور دارای دو نوع بارگذاری گسترده و نقطه ای و مجهز به ساعت اندیکاتور جهت بررسی خیز پل در نقطه ی همچنین به دو عدد قرقره و آویز کم اصطکاک جهت بارگزاری انتهایی پل و بالانس کردن وزن پل می باشد. به منظور اندازه گیری نیروی تکیه گاهی پل از دو لودسل جابجا شونده در طول پل با قابلیت اندازه گیری نیروی تکیه گاه ها تا 5 kgf استفاده شده که به صورت همزمان مقادیر نیرو را گزارش می دهد.

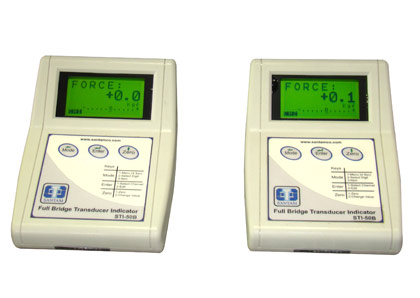

دارای دو عدد نمایشگر دیجیتالی پرتابل مدل STI-50 با قابلیت های ویژه جهت خواندن نسبت خروجی پل (mv/V)، ...... مناسب خواندن سیگنال خروجی ناشی از نیروی تکیه گاه و نمایش با دقت نتایج می باشد.
