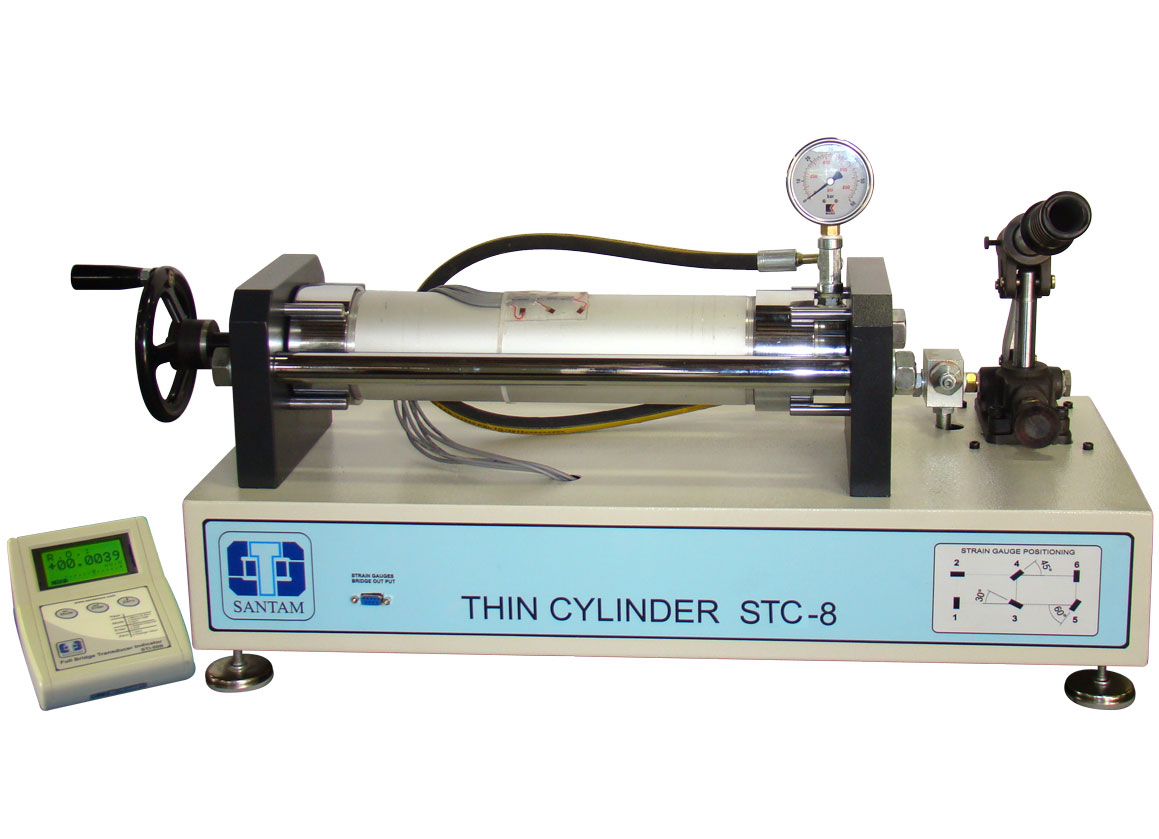

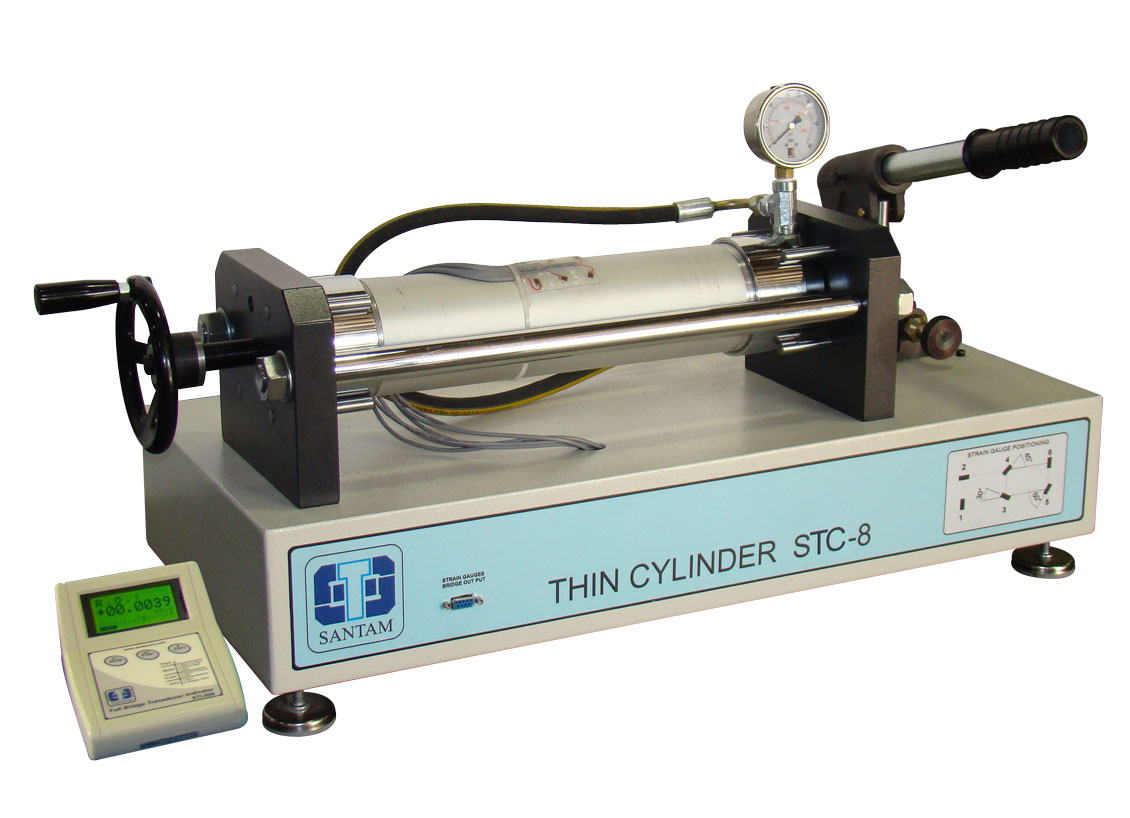

Thin Wall Cylinder Machine STC-8
محصولات >> تجهیزات آموزشی آزمایشگاه مقاومت مصالح >> STC-8 تست سیلندر جدار نازک
ویژگی ها
- با ظرفیت اعمال فشار 50 bar
- اعمال فشار روغن داخل سیلندر بصورت دستی و نمایش با گیج فشار
- مجهز به اعمال دو نوع شرایط انتهایی برای سیلندر (ته باز و ته بسته)
- استفاده از پیستون کم اصطکاک در سیلندر آلمینیومی جهت بالا بردن دقت نتایج

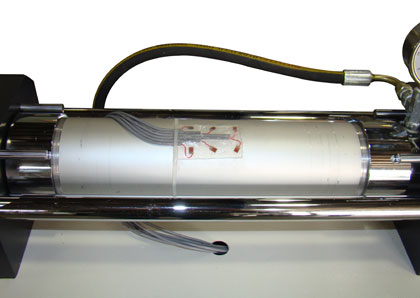

- 6 عدد استرین گیج نصب شده بروی سطح سیلندر مطابق نقشه درجهات مختلف برای بررسی کرنش های سطحی سیلندر
- دارای سوییچر شش کاناله برای نمایش همزمان همه ی استرین گیجها
- نمایش مقدار استرین گیج از راه نمایشگر دیجیتال پرتابل مدل STI-50
- دقت در کیفیت و با طراحی دقیق و کاربری آسان
|
| |
کاربرد
جهت تحقیق و بررسی تنش و کرنش المان ها بر روی سیلندر جدار نازک در زوایای مختلف و همچنین بررسی تنش های برشی، مماسی و طولی سیلندر در دو حالت سیلندر ته بسته و ته باز
توضیحات
در این دستگاه فشار درون سیلندر آلمینیومی به کمک یک دستگیره بصورت تلمبه ای تا 50 bar قابل افزایش است. سپس مقادیر هر استرین گیج با توجه به زاویه و جایگاه آن بر روی سیلندر توسط نمایشگر دیجیتال و سوییچر 6 کاناله گزارش می گردد. لازم بذکر است در محاسبات آزمون میبایست اثرات ناشی از کرنش جانبی (ناشی از ضریب پواسون) رادر نظر گرفت و سپس با مقادیر تجربی مقایسه انجام گردد.
