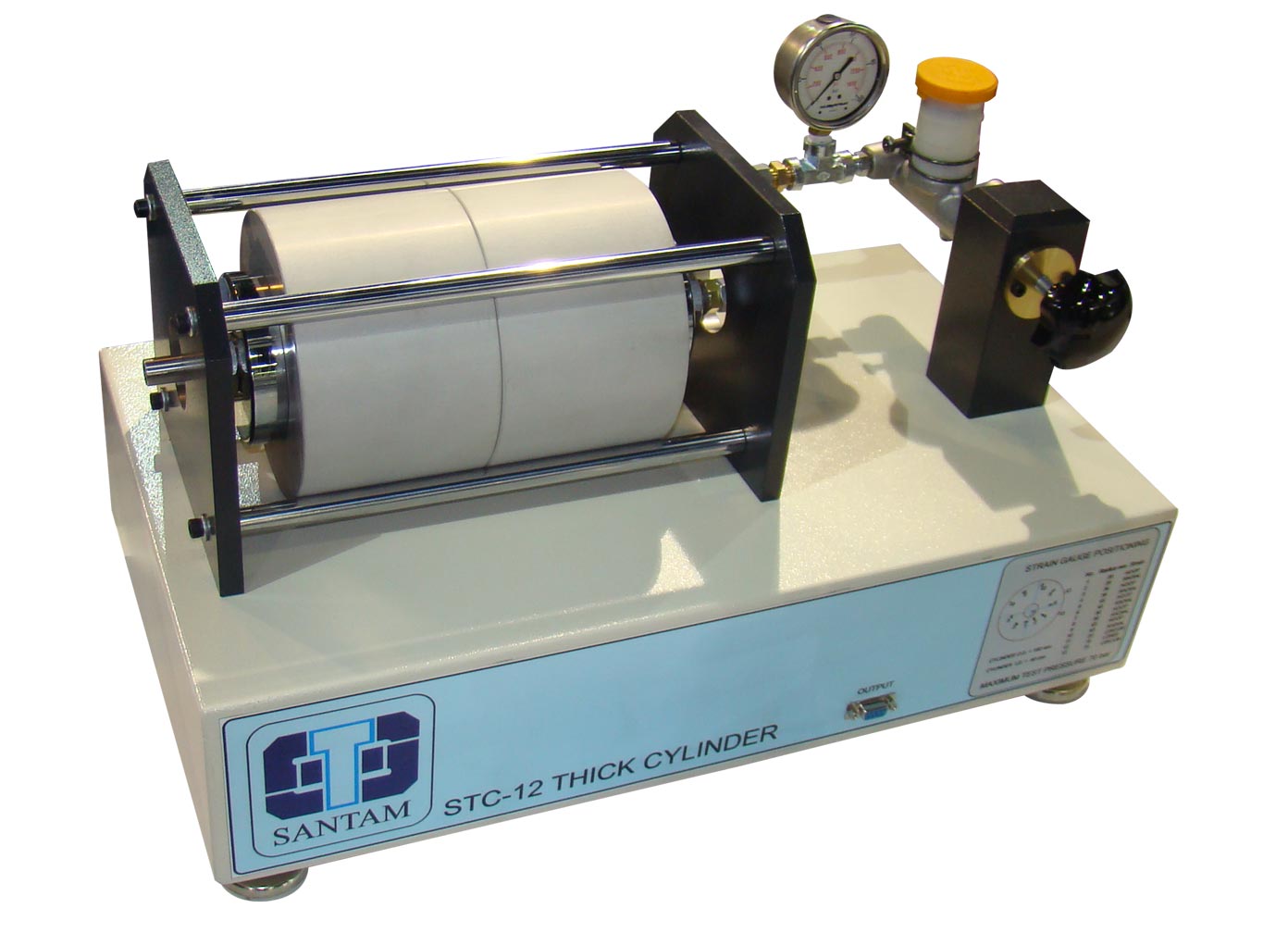

Thick Wall Cylinder Machine
محصولات >> تجهیزات آموزشی آزمایشگاه مقاومت مصالح >> STC-12 تست سیلندر جدار ضخیم
ویژگی ها
- با ظرفیت اعمال فشار 50 bar
- اعمال فشار روغن داخل سیلندر بصورت دستی و نمایش با گیج فشار
- استفاده از آب بند با کیفیت در اتصالات و سیم بندی استرین گیج ها و عدم نشتی
- 13 عدد استرین گیج نصب شده برروی سطح بیرونی و درون سیلندر جهت بررسی کرنش ها
- دارای سوییچر سیزده کاناله برای نمایش همزمان همه ی استرین گیج ها

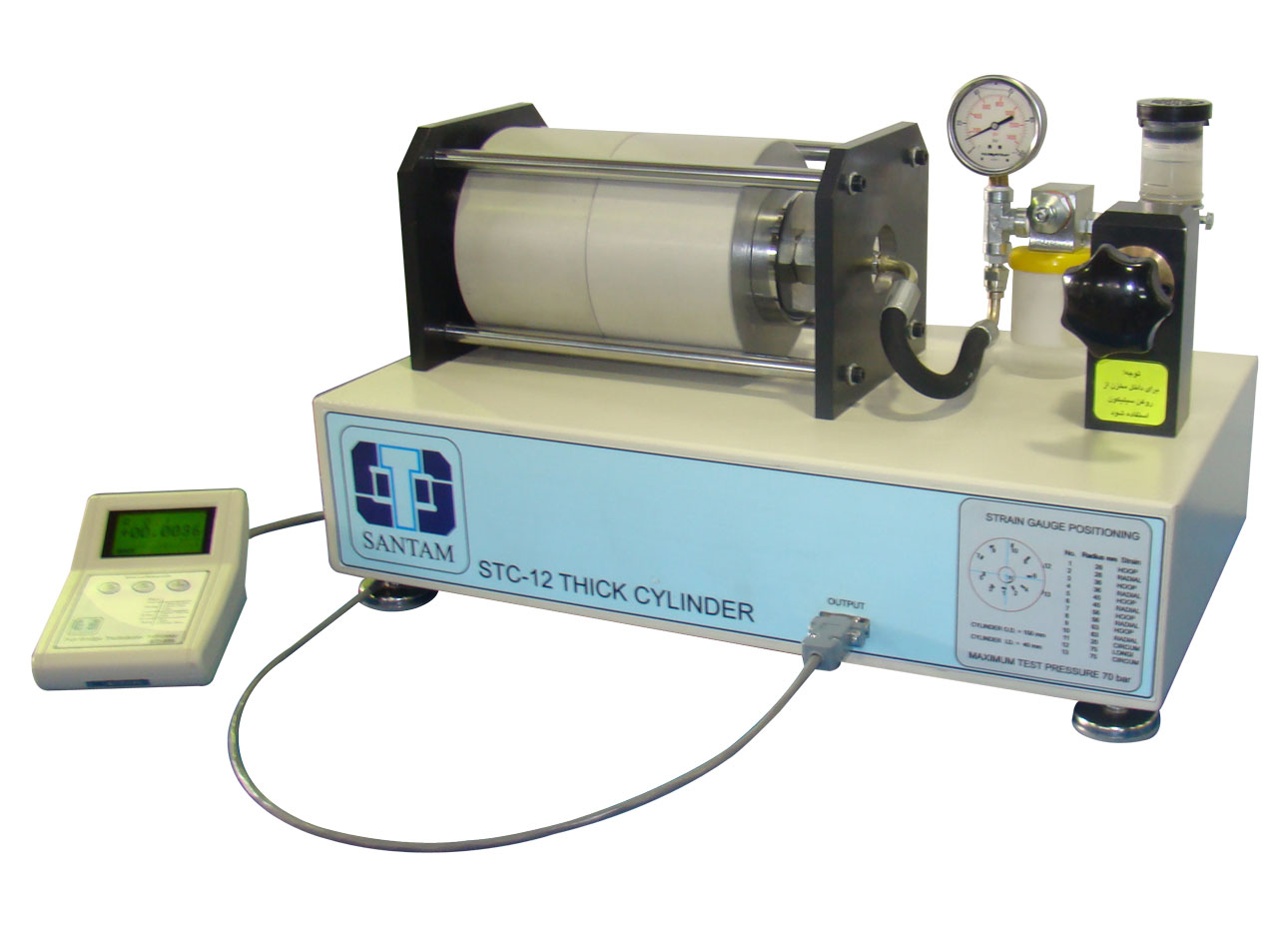

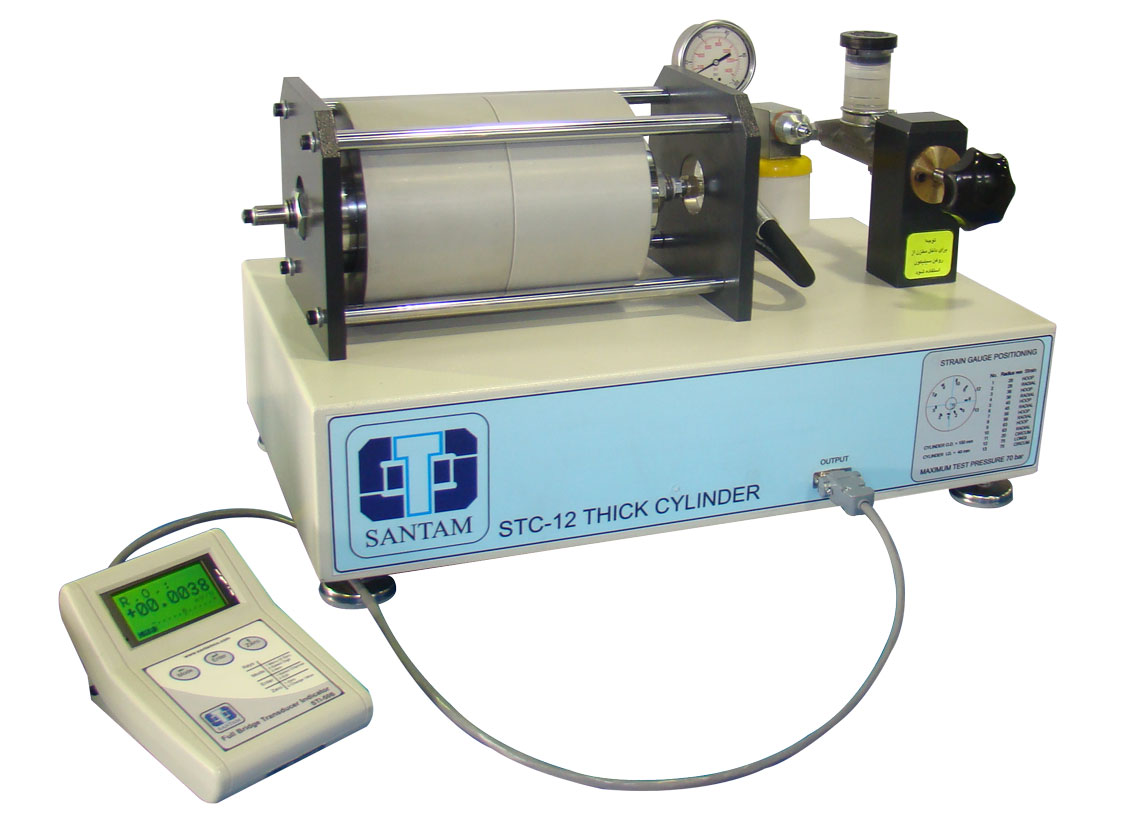

- نمایش مقدار استرین گیج از راه نمایشگر دیجیتال پرتابل مدل STI-50
- با طراحی فشرده و کاربری آسان
|
کاربرد
جهت تحقیق و بررسی تنش و کرنش المانها بر روی سیلندر جدار ضخیم در زوایای مختلف و همچنین بررسی تنش های برشی، مماسی و طولی سیلندر در راستای شعاعی، مماسی و طولی
توضیحات
در این دستگاه فشار درون سیلندر آلمینیومی به کمک یک دستگیره بصورت تلمبه ای تا 50 bar قابل افزایش است. سپس مقادیر هر استرین گیج با توجه به زاویه و جایگاه آن بر روی سیلندر توسط نمایشگر دیجیتال و سوییچر 13 کاناله گزارش می گردد. لازم بذکر است در محاسبات آزمون می بایست اثرات ناشی از کرنش جانبی (ناشی از ضریب پواسون) را در نظر گرفت و سپس آنها را با مقادیر تجربی مقایسه انجام گردد.
