Symmetrical Beam Bending Device
محصولات >> تجهیزات آموزشی آزمایشگاه مقاومت مصالح >> SDB-50 تست خیز تیر متقارن
ویژگی ها
- اندازه‌گیری نیرو توسط سه لودسل به ظرفیت 5 کيلوگرم جهت عکس‌العمل تکیه‌گاه‌ها و نمایش مجزا بصورت دیجیتالی
- تعیین عکس‌العمل‌های تکیه گاهی تیر در حالت دو تکیه‌گاه (معین استاتیکی) و سه تکیه‌گاه (نامعین استاتیکی) و بررسی اصل جمع آثار )Super Position(
- اندازه‌گیری خیز تیرها توسط سه عدد ساعت اندازه‌گیری (صفحه‌ی عقربه‌ای گیج) دقیق در نقاط دلخواه تیر
- بررسی مقادیر عکس‌العمل تکیه‌گاه‌های تیر نسبت به تغییر فاصله بارگذاری
- -بررسی آزمایش تیر یک سر گیردار و با یک تکیه‌گاه در قسمت آزاد آن (یک درجه نامعین)
- شرایط تکیه‌گاه انتهایی قابل تغییر برای هر دو سر تیر
- بدست آوردن شعاع انحنای تیر
- بارگذاری توسط وزنه وچهار آویز
- تعیین تجربی EI (پارامتر مدول الاستیسیته و ممان تیر)
- قیمت مناسب و کاربری آسان
کاربرد
برای بررسی روابط مربوط به تیرهای ساده، کانتیلور و همچنین تیر با شرایط تکیه گاهی معین و نامعین بکار رفته و امکان مقایسه تئوری با تجربه را فراهم می سازد. همچنین میزان خیز تیر در نقاط مختلف آن قابل گزارش و میتوان آن را با تئوری مقایسه نمود.
توضیحات

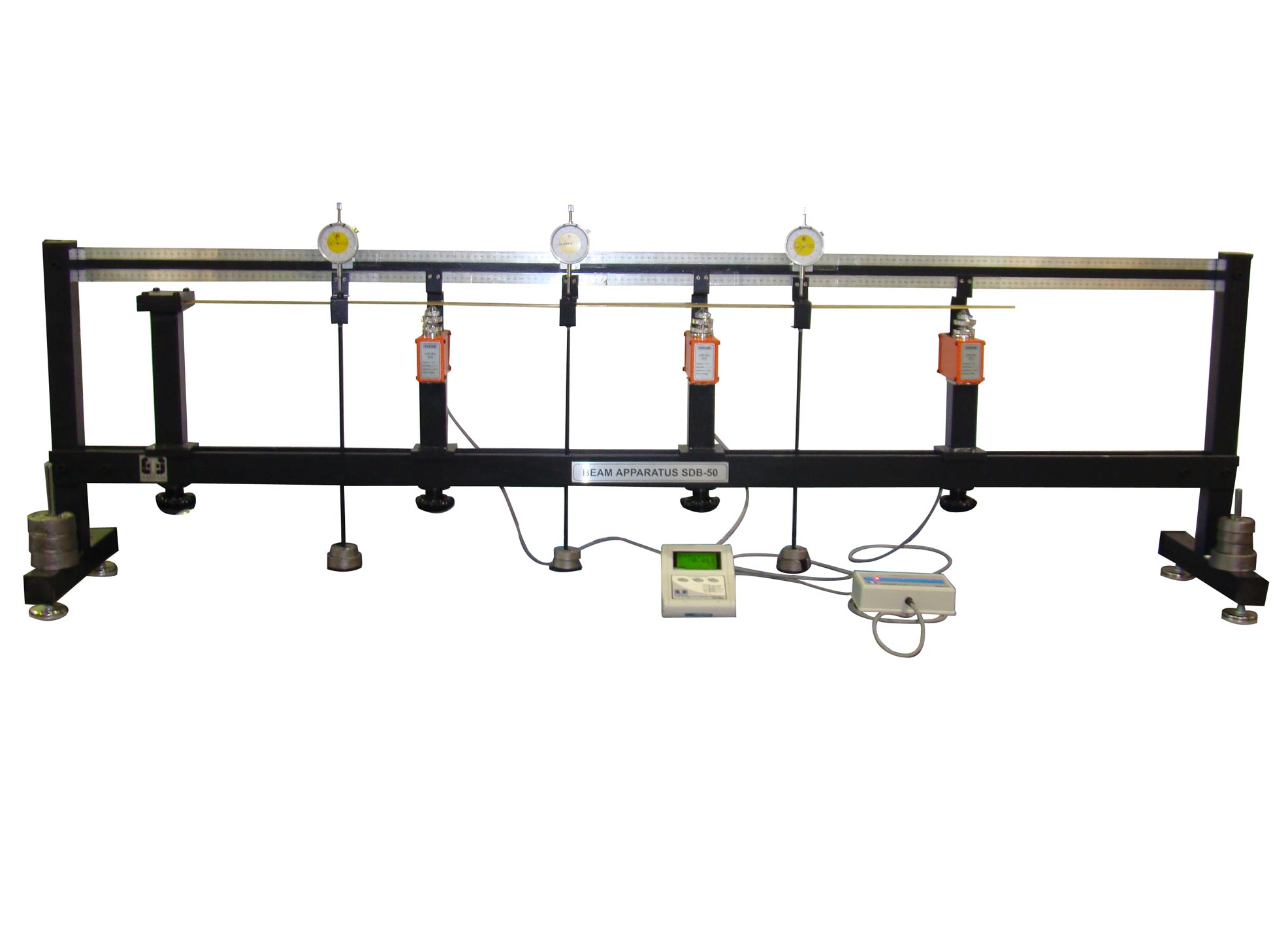

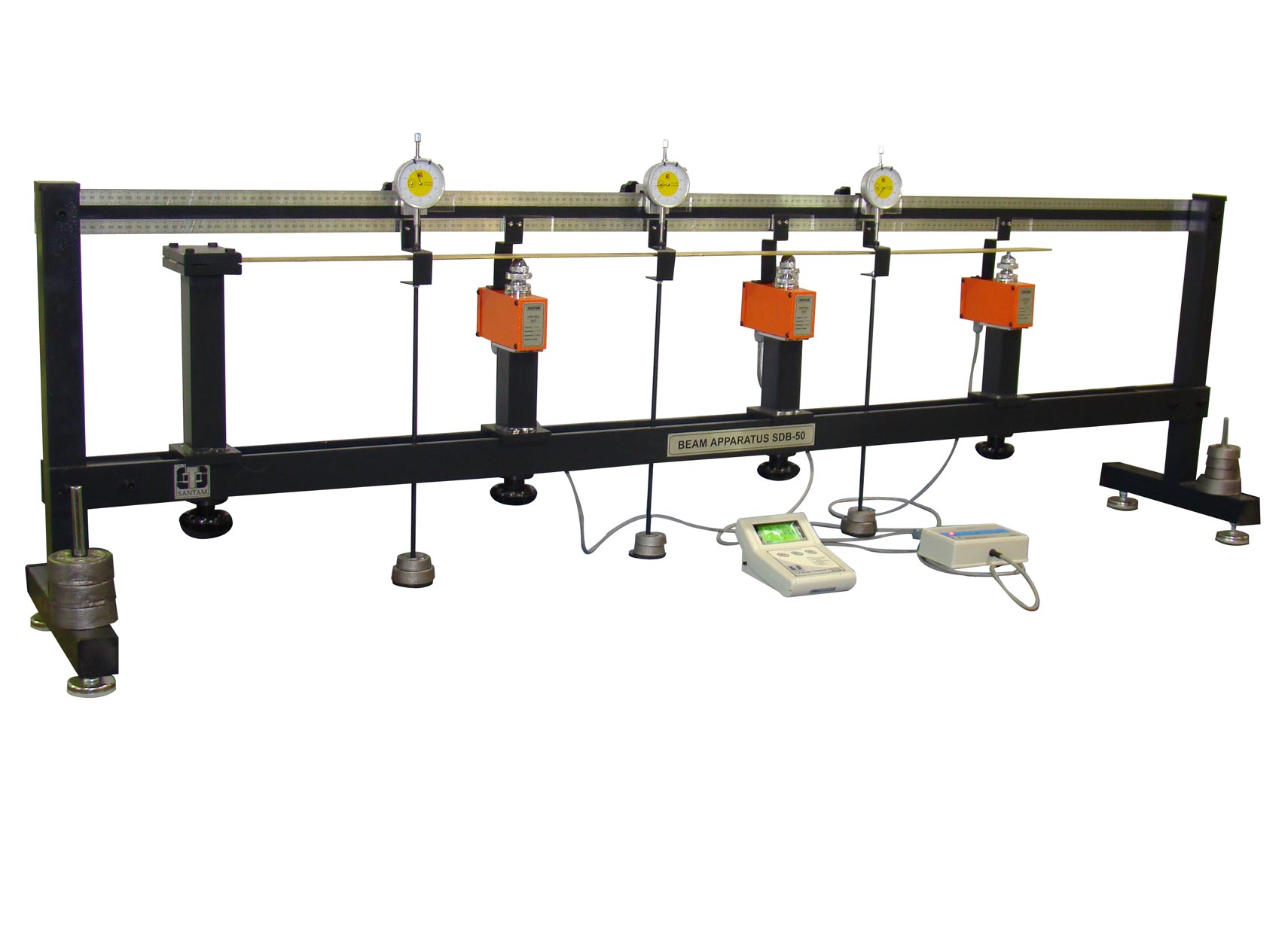

با این دستگاه میتوان تیر را در شرایط تکیه گاهی مختلف مانند تیر بر روی دو تکیه گاه (معین استاتیکی)، تیر بر روی سه تکیه گاه (نامعین استاتیکی) و تیر یک سر گیردار و با یک تکیه‌گاه در قسمت آزاد تست کرد و کلیه نیروهای تکیه گاهی و خیز تیر در نقاط دلخواه را بدست آورد. جنس تیرهای آزمون مختلف (مانند: برنج، آلومینیوم و فولاد) در نظر گرفته شده است تا تاثیر جنس بر روی نتایج آزمون بررسی و قابل مقایسه گردد.

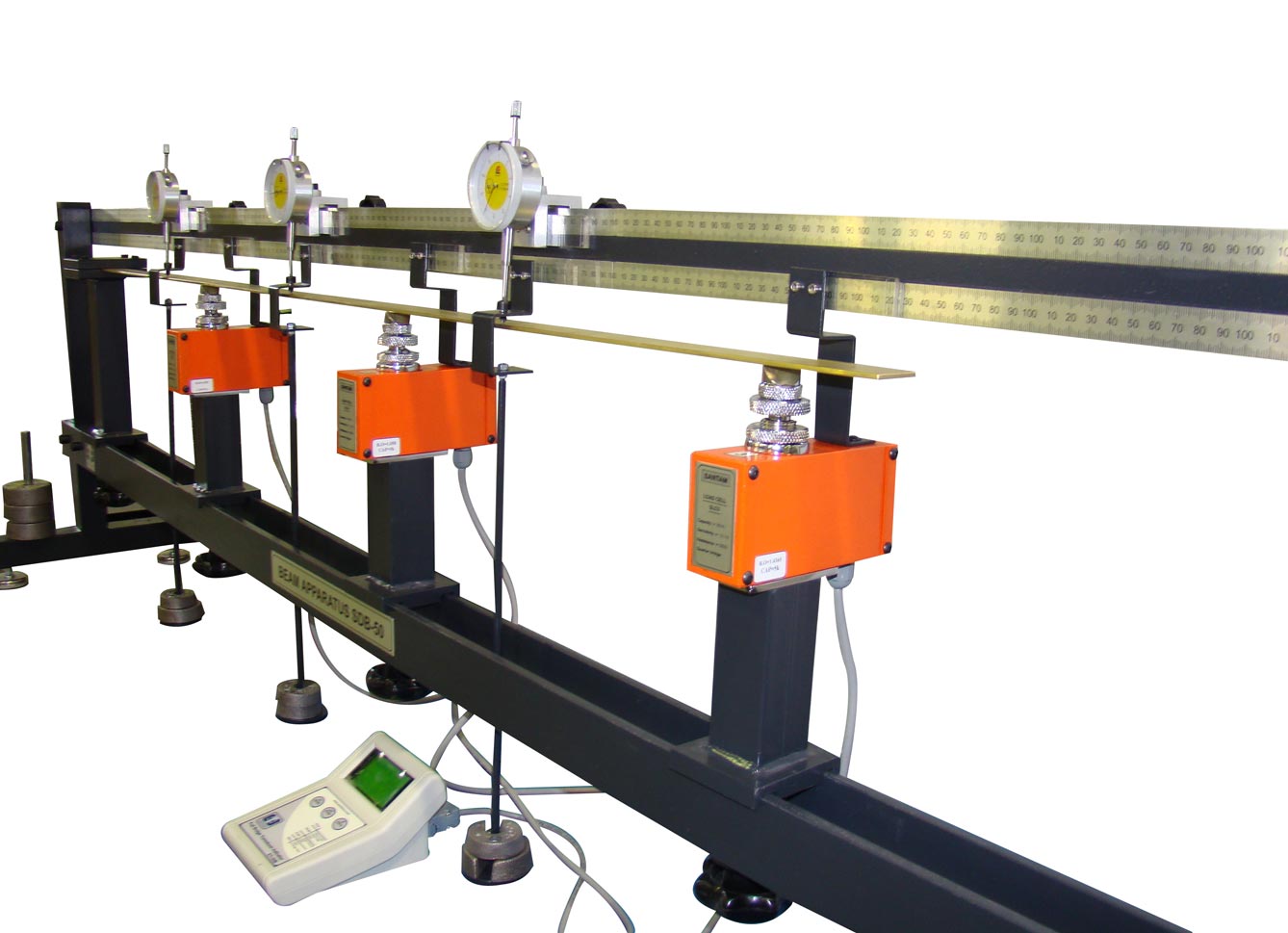

لودسل های دستگاه دارای ظرفیت اندازه گیری بار تا 5Kg بوده و نیرو توسط نمایشگر دیجیتال نمایش می یابد، همچنین لودسل ها به عنوان تکیه گاه برروی تیر در نظر گرفته شده اند تا نیروهای تکیه گاهی را گزارش دهند. ازطرف دیگر دستگاه مجهز به سه ساعت اندیکاتور با دقت 0.01mm جهت اندازه گیری خیز تیر می باشد که نسبت به خط کش دستگاه قابل تنظیم بوده و در فواصل مناسب در طول تیر نصب می گردند.
اعمال بار بر روی تیر توسط سه عدد آویز به همراه وزنه های دقیق انجام شده و همه ی آنها با توجه به خط کش و به دلخواه در طول تیر بار قابل نصب هستند. همچنین ایجاد شرایط گیردار در انتهای دستگاه توسط ضمایم مربوطه امکان پذیر می باشد.
ضمنا دستگاه دارای شاسی محکم و صلب با قابلیت تنظیم ارتفاع نمونه و جابجا کردن تکیه گاه ها بصورت کشویی می باشد تا نمونه آزمون در طولهای گوناگون قابل تست بوده وامکان نصب آسان نمونه فراهم گردد.
