Deflection of Curved-axis Beam Testing Device
محصولات >> تجهیزات آموزشی آزمایشگاه مقاومت مصالح >> SDB-30 خیز تیرهای منحنی
ویژگی ها
- اعمال نیرو توسط وزنه های دقیق و آویز
- دارای تیر خمیده ی یک چهارم دایره، نیم دایره و کاملا گرد
- اندازه‌گیری خیز تیرها از راه سه عدد ساعت اندازه‌گیری (دایل گیج) میباشد
- تعیین تجربی EI تیر خمیده
- قیمت مناسب و کاربری آسان
کاربرد
برای بررسی و آموزش روابط تیر در اشکال گوناگون و اندازه گیری تغيير شكل الاستيك تيرهاي خميده می باشد و به کمک آن روش استفاده از تئوری کاستیگلیانو در محاسبه خیز این نوع از تیرها آموزش میگردد .
توضیحات
با این دستگاه رفتار تیرهای خمیده در حالت الاستیک بررسی شده و با اندازه گیری خیز تیر در دو محور افقی و عمودی و نتایج تئوری با تجربی مقایسه می گردد.

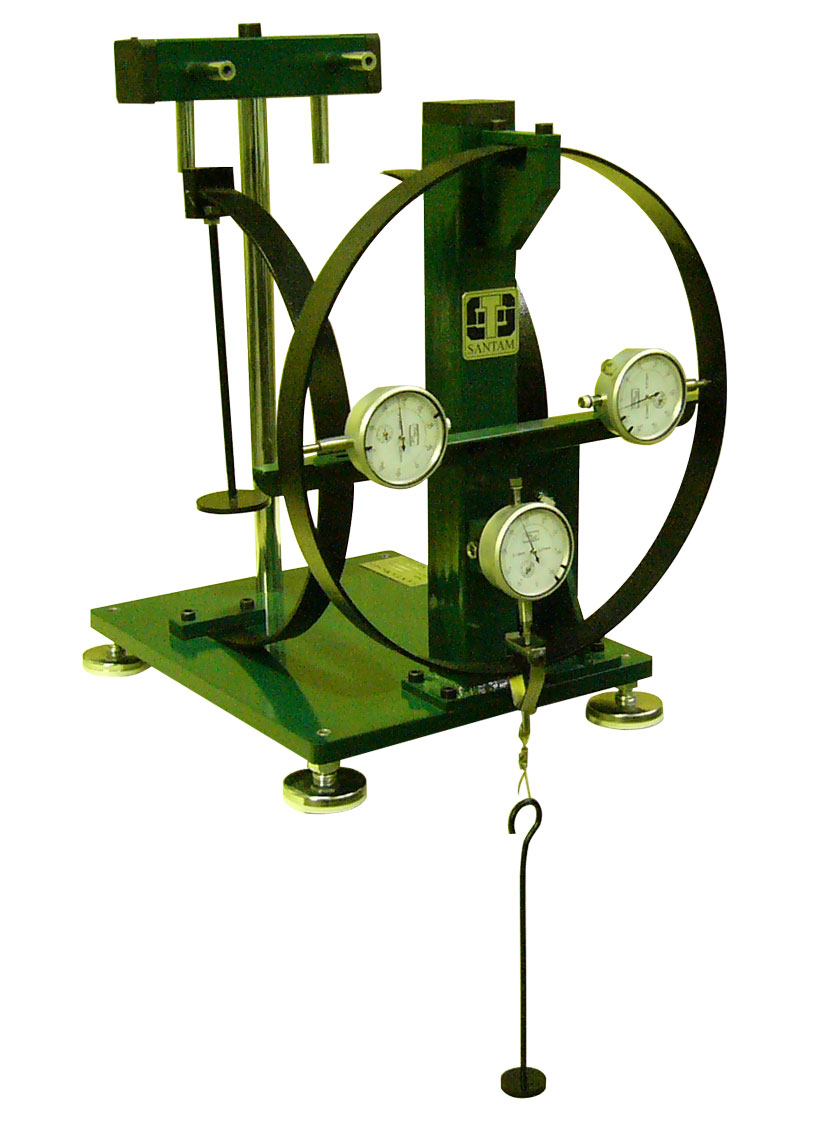

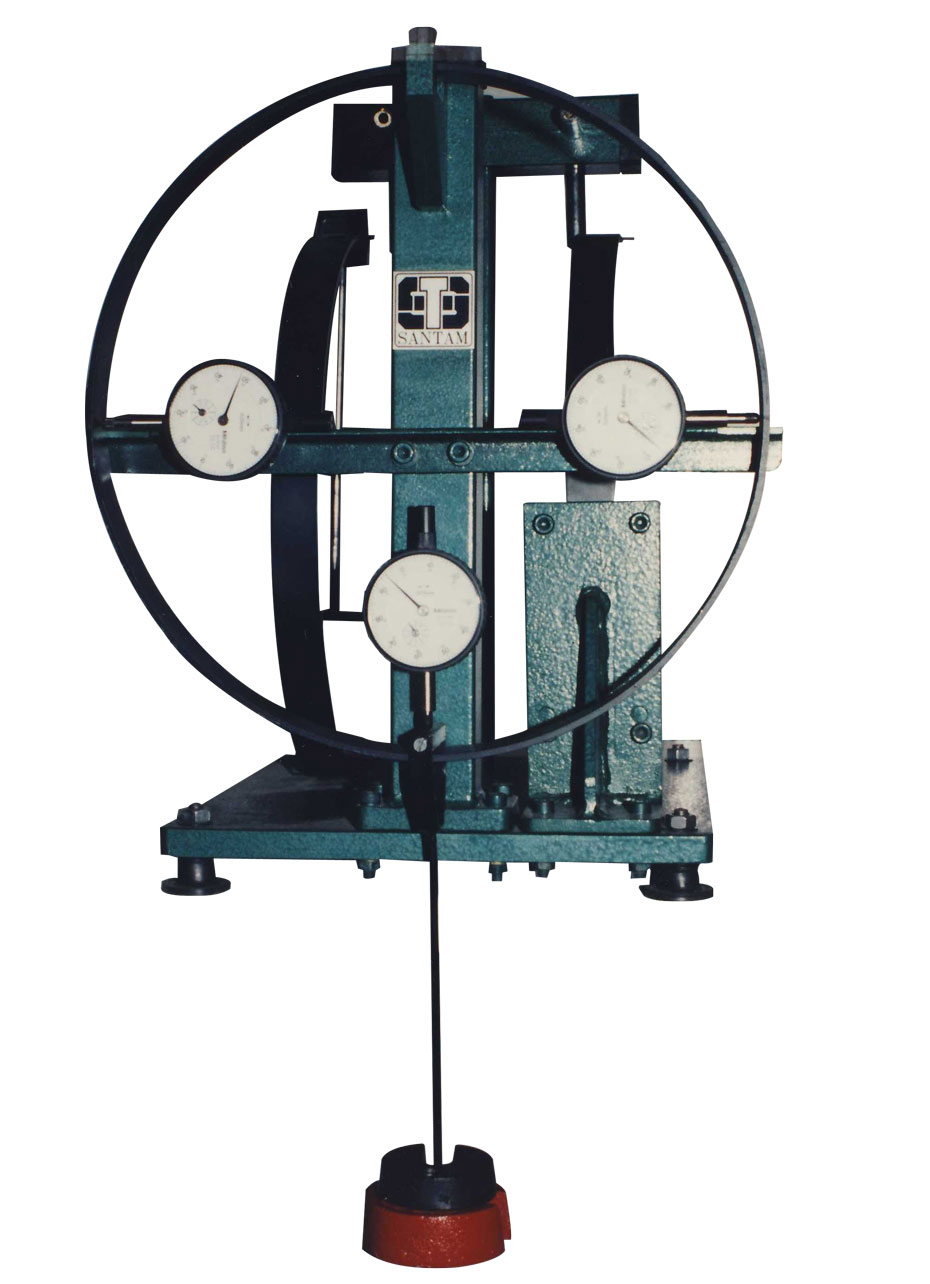

تیرها دستگاه در سه حالت یک چهارم دایره، نیم دایره و کاملا گرد در نظر گرفته شده که یک سر آنها گیر دار می باشد و بر سر دیگر به کمک آویز و وزنه ها بارگذاری انجام می شود. برای اندازه گیری خیز تیر حالتهای یک چهارم دایره، نیم دایره از دو ساعت اندازه گیری و برای حالت گرد کامل از سه عدد دایل گیج استفاده می شود.
ضمنا دستگاه دارای شاسی محکم و صلب که امکان نصب آسان نمونه را فراهم می سازد.
