محصولات >> تست پخت لاستیک - رئومتر >> SMD-200B  رئومتر لاستیک MDR Sealed

ويژگي ها

• مطابق با استانداردهای ASTM D 5289, ASTM D 6204 , ISO 6502
• گستره گشتاور:dN.m 200~0
• کنترلر دما با کنترل PID (Derivative Proportional- Integral-) و با سرعت پاسخ دهی مطلوب
• قالب ها از نوع آب بندي شده (Type sealed)
• ترسيم منحني گشتاور-زمان و دما-زمان (قالب های بالا و پايين)
• تعيين زمان های پخت، اسکورچ و انديس نرخ پخت براي منحني و ماكزيمم گشتاور، مينيمم گشتاور، زمان هاي پخت (Cure Time)، زمانهاي اسكورچ ((Scorch Time
• قابليت انتخاب دامنه ي نوسان به صورت مکانيکي (5/0، 1 و 3 درجه)
• فرکانس نوسان (66/1 هرتز)
• کنترل توسط رايانه (Fully Computerized)
• تکرارپذيري و قابليت اطمينان بالا
• تعمير و نگهداري آسان
• کاربری آسان
• مجهز به ابزار کاليبراسيون گشتاور به روش Weight Dead و زاویه ی نوسان

کاربرد

دستگاه رئومتر MDR جهت کنترل کيفيت و تعیین مشخصه هاي آميزه هاي لاستيکي در فرآیند پخت بکار رفته همچنین در تحقيق و توسعه آميزه ي لاستيک خام با فرمول جدید در توليد محصولات لاستيکي کاربرد فراوان دارد.

توضيحات

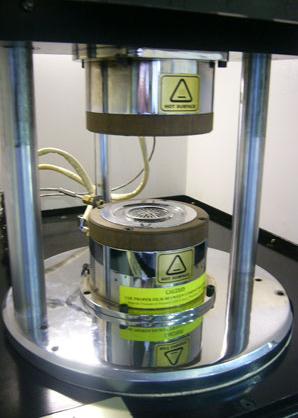

دستگاه رئومترMDR  (Moving Die Rheometer) دارای دو قالب (Die) کاملا مشابه بوده که قالب پایین نوسان کرده و قالب بالا به گشتاورسنج متصل بوده که مولفه های عمودی تنش حذف و صرفا تنش های برشی اعمالی به نمونه اندازه گیری شده که با یک گشتاور سنج دقیق و ویژه این کار انجام میشود.اين نوع رئومتر، جزء سومی به نام روتور ندارد و فقط دو قالب با نمونه در تماس هستند. این روش افت دما و تاخیر در انتقال حرارت به نمونه را که ناشی از انتقال حرارت از دیسک در رئومترهای با دیسک نوسانی (ODR) است، کاهش می‌دهد. کنترلرهای دما با پاسخ بسیار سریع شرایط دمایی ثابت را بر اساس استانداردها برای تست فراهم می‌آورند. نمونه در این نوع رئومتر که بدون روتور میباشد در زمان کمتری به دمای آزمون می‌رسد و در ضمن به دليل حذف روتور در اين دستگاه، توزيع دمايی بهتری در نمونه ايجاد می‌شود. حفره‌ی تست، آب‌بندی‌شده (sealed) است تا تماس با نمونه‌ی پخته‌شده همواره وجود داشته باشد. اين مسأله سبب ايجاد محيط آزمايش بسيار شبيه به فرايند توليد واقعی شده و روشی بسيار دقيق‌تر است، ضمن آنکه نتايج قابل تکرار هستند.

برای انجام آزمون ،نمونه در حفره‌ی قالب قرار گرفته و تست تنها با یک کلیک آغاز می‌شود. قالبها که قبلا به دمای تنظیم شده رسیده بسته شده وقالب پایین در دامنه‌ی مشخصی که از قبل تنظیم شده(0.5, 1 ,3)  درجه نوسان می‌کند. اين عمل سبب ايجاد يک کرنش متغير سينوسی در نمونه و اعمال يک تنش برشی سينوسی می‌شود و پاسخ گشتاور ترکیبی (S*) که از عکس العمل گشتاورسنج متصل به قالب بالایی اندازه گیری میشود و ميزان آن‌ها بستگی به سفتی (مدول برشی) آميزه‌ی لاستيکی دارد و البته پیک گشتاور ترکیبی در همان نقطه ای که منحنی کرنش به پیک خود میرسد، واقع نمیشود و به اندازه زاویه فاز δ (دلتا) اختلاف فاز دارد که دلیل این اختلاف فاز ویژگی های ویسکو الاستیک نمونه است.

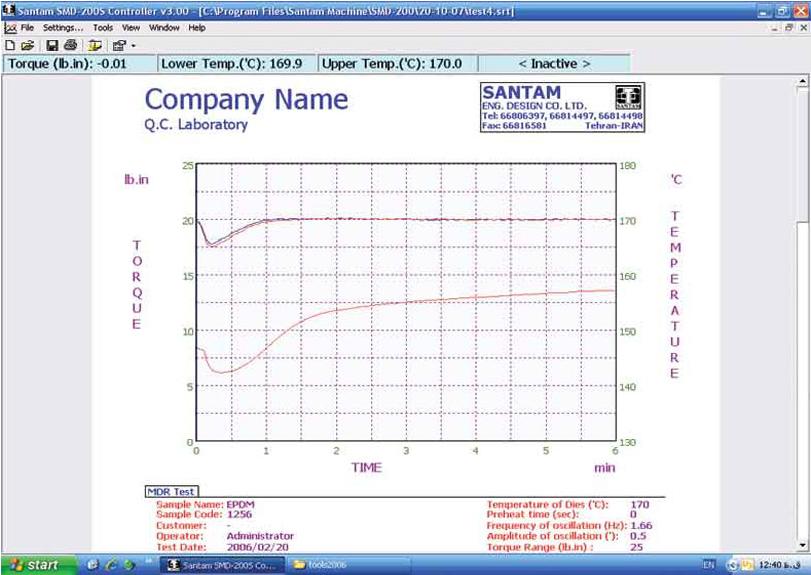

منحنی گشتاور و دما به صورت مداوم و بر حسب تابعی از زمان ثبت و نمایش داده می‌شود. سختی نمونه‌ لاستيکی با ادامه‌ی فرايند پخت افزايش می‌يابد. تست زمانی به پايان می‌رسد که نمونه پخته(Cure)  شده و گشتاور ثبت ‌شده به مقدار تعادلی رسیده و یا برگشت (Reverse) کرده باشد.اگر منحنی پخت بالا رونده بوده در این صورت پس از رسیدن به مقدار گشتاور حداکثری مشخص يا يک زمان از پيش مشخص ‌شده تست به پایان میرسد و نتايج کامل در زير نمودار نمايش داده مي شوند.

 نرم‌افزار SMD-200 تمامی مراحل تست را به صورت خود‌کار انجام می‌دهد. قابلیت ارتباط دستگاه با پورت سریال به کاربر اجازه می‌دهد تا از کامپیوتر معمولی بدون استفاده از هر گونه کارت واسطه، استفاده کند. قالب‌های دستگاه به صورت ماژولار طراحی شده‌اند تا زمان و هزینه تعمیر و نگهداری آنها کاهش یابد. قالب‌ها از گرم‌کن، سنسورها، مواد عایق‌کننده‌، بدنه و محفظه استاندارد تشکیل شده است به طوری که می‌توان آن‌را به صورت بخشی از دستگاه نصب یا تعویض نمود. تغییر در زاویه نوسان به صورت مکانیکی و بدون تعویض قطعه‌ای صورت می‌گیرد و کاربر تنها باید محل قرار‌گیری سیستم لنگ را به صورت دستی تنظیم کند. تمامی بخش‌های الکترونیک دستگاه SMD-200 در یک بورد داخلی مجتمع شده‌اند که از طریق پورت سریال RS-232 به کامپیوتر متصل می‌شود، به دلیل استفاده از تکنولوژی پردازش دیجیتالی سیگنال (DSP) بورد دارای قابلیت بالایی بوده و نیاز به هیچگونه تنظیمی نداشته و همچنین نصب و تعویض آن راحت بوده و تکنسین می‌تواند آنرا در عرض چند دقیقه تعویض کند.

اين دستگاه مزايای بيشتری نسبت به دستگاه ODR دارد:

• نمونه مستقيماً توسط  قالب‌ها گرم می‌شود(بدلیل حذف رتور) بنابراين تأخير حرارتی (thermal lag) کمتری در آغاز آزمون وجود خواهد داشت و دمای دقيق‌تری قرائت می‌شود.
• حفره‌ی تست، آب‌بندی‌شده (sealed) است تا تماس با نمونه‌ی پخته‌ شده همواره وجود داشته باشد. اين مسأله سبب ايجاد محيط آزمايش بسيار شبيه به فرايند توليد واقعی شده و روشی بسيار دقيق‌تر است، ضمن آنکه نتايج قابل تکرار هستند.
• در اين نوع رئومتر، قالب پایينی نوسان می‌کند و گشتاور سنج به قالب بالايی متصل می‌شود در صورتیکه در رئومتر ODR گشتاورسنج به محور رتور متصل بوده و اصطکاک مکانیکی و اغتشاشات ایجاد شده مساله ای در این نوع اندازه گیری بوده منتها در نوع MDR اين جدايی گشتاور سنج  و روش سنجش گشتاور مشکلات مذکور را نداشته و دقت و حساسیت بالایی دارد. اين مسأله، اطلاعات بيشتری را به منظور کنترل کيفی، تحقيق ، توسعه و توليد در اختيار می‌گذارد و قابليّت اطمينان به تصميمات بهتر و دقیق تر را در زمينه‌ی مشخصه‌ های فرمولاسيون بالا می‌برد و اعتماد و اطمينان بسيار بيشتری درباره‌ی کيفيت کلّی محصول به دست می‌آيد.
