محصولات >> تست پیچش و تابیدگی >> STW-300E  تست تابندگی به ظرفیت 300 نیوتن‌متر

ویژگی‌ها

• مکانیزم عملکرد سروو الکترومکانیکال lServo Electromechanic
• کنترل تمام کامپیوتری با توانایی تنظیم سرعت دقیق پیچش، ترسیم گراف، آنالیز نمودار، مقایسه چند نمودار با هم
• مجهز به فك هاي سه نظامي مختلف با مکانیزم گیرش دستی و هیدرولیکی جهت گیرش مفتول و مقاطع در سایز و سختی های مختلف

• امکان تغيير و كنترل دقیق دور تا سرعت حداكثر 30 RPM توسط موتور درایو سروو AC

• مجهز به ترانسدیوسر جهت سنجش دقیق گشتاور (دقت 1% عدد خوانده شده)

• مجهز به زاویه سنج دیجیتالی با دقت 0.001 درجه

• امکان کالیبراسیون نرم افزاری گشتاور با توجه به ضمایم دستگاه (به روش Dead Weight)

• داراي سيستم قطع اتوماتيك بعد از شكست نمونه

• قابلیت اعمال بارهای Cyclic با رسم نمودار پسماند ) Hysteresis(

• امکان نصب کوره و فک های مخصوص (تا دمای 1000˚C) با امکان جابجایی ریلی

• داراي سيستم حركتي فك متحرك با ياتاقانهاي ويژه(تقريباً بدون اصطكاك)

• داراي مکانیزم مناسب جهت اعمال نيروي محوري به نمونه

• مجهز به ضمائم لازم جهت و تست و کالیبره گشتاور سنج
• امکان کالیبراسیون نرم افزاری گشتاور

کاربرد

این دستگاه برای تست و کنترل کیفی انواع مفتول می باشد که بدینوسیله عملکردشان تحت بارهای پیچشی بررسی می گردد. در این خصوص محصولات زیر را میتوان نام برد.

 توضیحات

دستگاه بالا جهت بررسی استحکام پیچشی در مفتول‌ها می‌باشد بطوریکه تست با سرعت حداکثر 30 RPM (3.14 Rad/sec و یا Degree/min 10800) و حداقل سرعت 0.01 RPM ( 0.001Rad/sec یا Degree/min 3.6) در دو حالت سیکلیک (مانند:10دور به راست و 10 دور به چپ به طور اتوماتیک) و پیچش در یک جهت قابل انجام است.

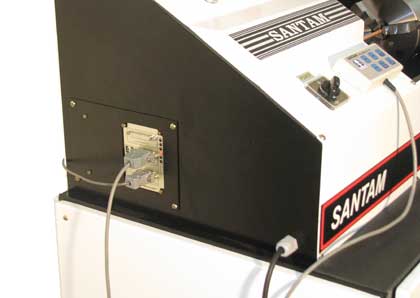

عملکرد دستگاه از نوع سروو الکترومکانیکال Electromechanical Servo با استفاده از موتور گیربکس بوده و همچنین داراي گشتاور سنج دقیق (با دقت بهتر از 1% عدد خوانده شده در بازه 2% تا 100% ظرفیت دستگاه) و زاویه سنج دقیق با دقت (0.001 درجه) می باشد. کنترل دستگاه تمام کامپیوتری است و از طریق پورت سریال RS-232 با استفاده از تکنولوژی سخت افزاری DSP (Digital Signal processing) بدون محدودیت در نوع PC صورت می گیرد.

نرم افزار دستگاه دارای کاربری آسان جهت کنترل و رسم گراف گشتاور-دور بر روي كامپيوتر بوده و دارای گزارش مناسب مربوط به آن می باشد همچنين ضبط و فراخواني و چاپ مقادير آزمايش، تعریف سرعت تست، ابعاد نمونه، آنالیز گراف، نقاط گشتاور ماکزیمم، گشتاور شکست و گشتاور نقطه تسلیم بر روی گراف از دیگر امکانات این نرم افزار است.

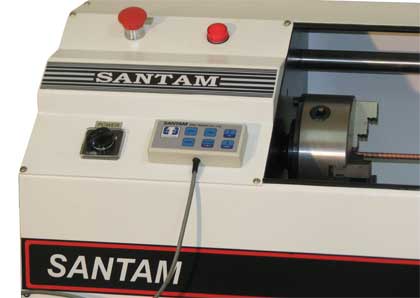

برای کاربری آسان دارای کیبورد کنترلی مجزا دارای كليدهاي JOG براي کنترل چرخش فکها و تنظيم نمونه آزمايش بر روی دستگاه گنجانده شده است.

به منظور ایمنی نصب حفاظ بر روی دستگاه امکان پذیر است و این سیستم دارای سنسور های لیزری به طریق پرده نوری درمقابل میز دستگاه جهت قطع کردن حرکت دستگاه قابل ارائه می باشد که در هنگام نزدیک شدن هر شیئی (دست و بازو) و یا جا ماندن آچار مخصوص دستگاه بروی فک سه نظام بصورت خودکار دستگاه را متوقف می کند.

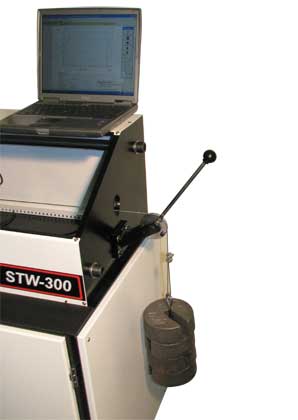

دستگاه دارای ضمائم مربوط به کالیبراسیون گشتاور پیچشی  می باشد که این ضمائم جهت بررسی صحت عملکر خریدار در اختیار قرار داده  می شود.
