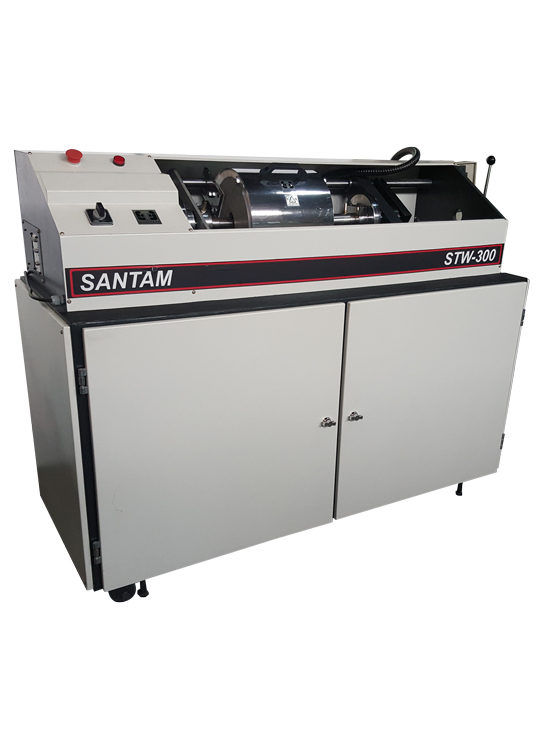

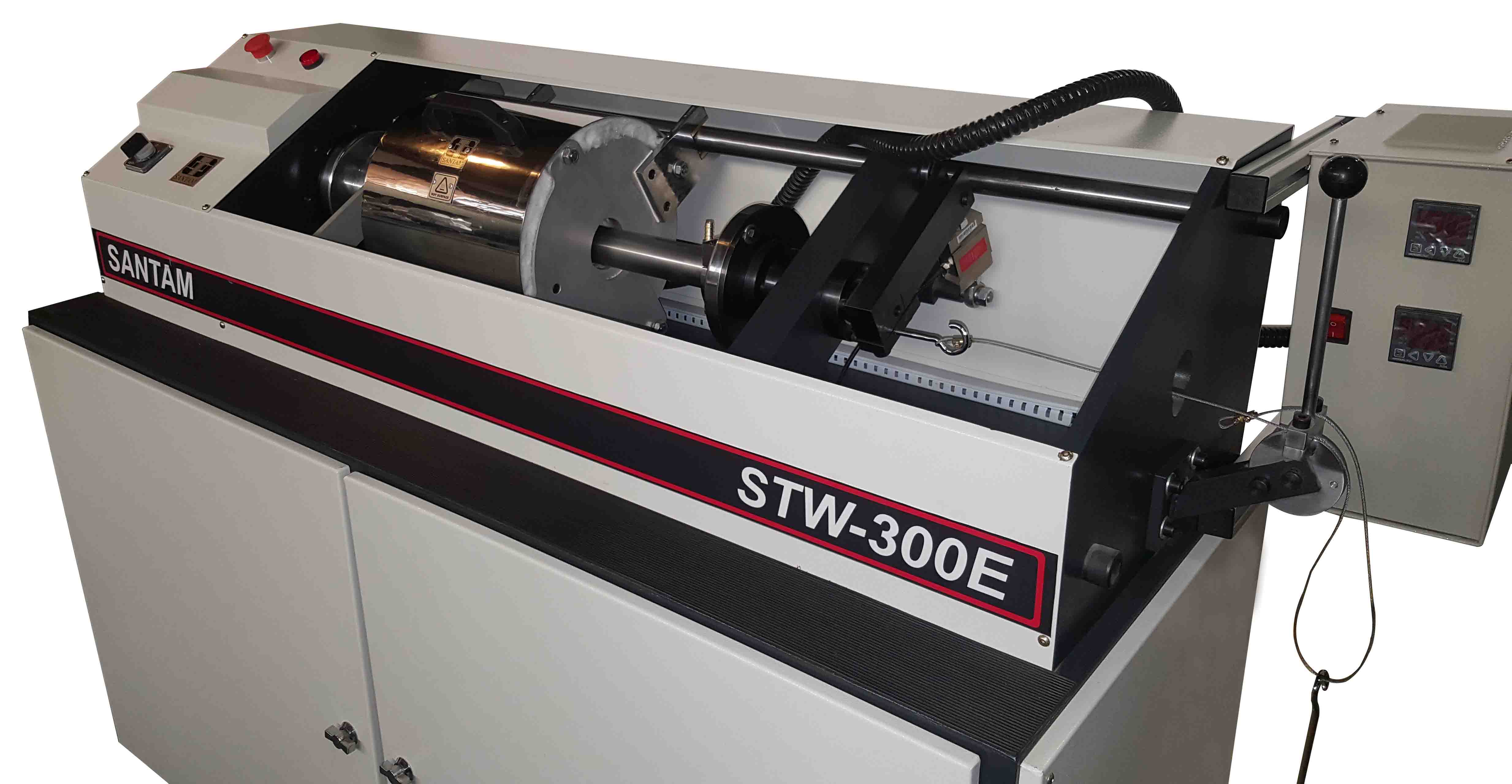

محصولات >> تست پیچش و تابیدگی >> STW-300  تست پیچش گرم ˚1000

ویژگی ها

• مکانیزم عملکرد سروو الکترومکانیکال Servo electromechanical
• کنترل تمام کامپیوتری با توانایی تنظیم سرعت دقیق پیچش، ترسیم گراف، آنالیز نمودار، مقایسه چند نمودار باهم
• مجهز به فك هاي سه نظامي مختلف با مکانیزم گیرش دستی و هیدرولیکی جهت گیرش مفتول و مقاطع در سایز و سختی های مختلف
• مجهز به کوره تک زون تا  دمای کاری C°1000 با امکان جابجایی ریلی
• مجهز به  فک های و رابط های مخصوص از جنس سوپر آلیاژ (تا دمای C°980(
• مجهز به سنسور های اندازه گیری دما نصب شده بروی نمونه آزمایش
• امکان تغيير و كنترل دقیق دور تا سرعت حداكثر 30 RPM توسط موتور درایو سروو AC
• مجهز به ترانسدیوسر جهت سنجش دقیق گشتاور (دقت 1% عدد خوانده شده)
• مجهز به زاویه سنج دیجیتالی با دقت  C°0.001
• داراي سيستم قطع اتوماتيك بعد از شكست نمونه
• قابلیت اعمال بارهای Cyclic با رسم نمودار پسماند )Hysteresis (
• داراي سيستم حركتي فك متحرك با ياتاقانهاي ويژه (تقريباً بدون اصطكاك)
• داراي مکانیزم مناسب جهت اعمال نيروي محوري به نمونه
• مجهز به ضمائم لازم جهت و تست و کالیبره گشتاور سنج
• امکان کالیبراسیون نرم افزاری گشتاور


کاربرد

توضیحات

دستگاه بالا جهت بررسی استحکام پیچشی در مفتول‌ها می‌باشد بطوریکه تست با سرعت حداکثر 30 RPM (3.14 Rad/sec و یا Degree/min 10800) و حداقل سرعت 0.01 RPM (0.001Rad/sec یا Degree/min 3.6) در دو حالت سیکلیک (مانند :10 دور به راست و 10دور به چپ به طور اتوماتیک) و پیچش در یک جهت قابل انجام است.

عملکرد دستگاه از نوع سروو الکترومکانیکال Electromechanical Servo با استفاده از موتور گیربکس بوده و همچنین داراي  گشتاور سنج دقیق (با دقت بهتر از 1% عدد خوانده شده در بازه 2% تا 100% ظرفیت دستگاه ) و زاویه سنج دقیق با دقت (0.001 درجه) می باشد. کنترل دستگاه تمام کامپیوتری است و از طریق پورت سریال RS-232 با استفاده از تکنولوژی سخت افزاری DSP (Digital Signal Processing) بدون محدودیت در نوع PC صورت می گیرد.

نرم افزار دستگاه دارای کاربری آسان جهت کنترل  و رسم گراف گشتاور-دور بر روي كامپيوتر  بوده و دارای گزارش مناسب مربوط به آن می باشد همچنين ضبط و فراخواني و چاپ مقادير آزمايش، تعریف سرعت تست، ابعاد نمونه، آنالیز گراف، نقاط گشتاور ماکزیمم، گشتاور شکست و گشتاور نقطه تسلیم بر روی گراف از دیگر امکانات این نرم افزار است.

برای کاربری آسان دارای کیبورد کنترلی مجزا دارای كليدهاي JOG براي کنترل چرخش فکها و تنظيم نمونه آزمايش بر روی دستگاه گنجانده شده است.

به منظور ایمنی نصب حفاظ بر روی دستگاه امکان پذیر است و این سیستم دارای سنسور های لیزری به طریق پرده نوری درمقابل میز دستگاه جهت قطع کردن حرکت دستگاه قابل ارائه میباشد که در هنگام نزدیک شدن هر شیئی (دست و بازو) و یا جا ماندن آچار مخصوص دستگاه بروی فک سه نظام بصورت خودکار دستگاه را متوقف میکند.

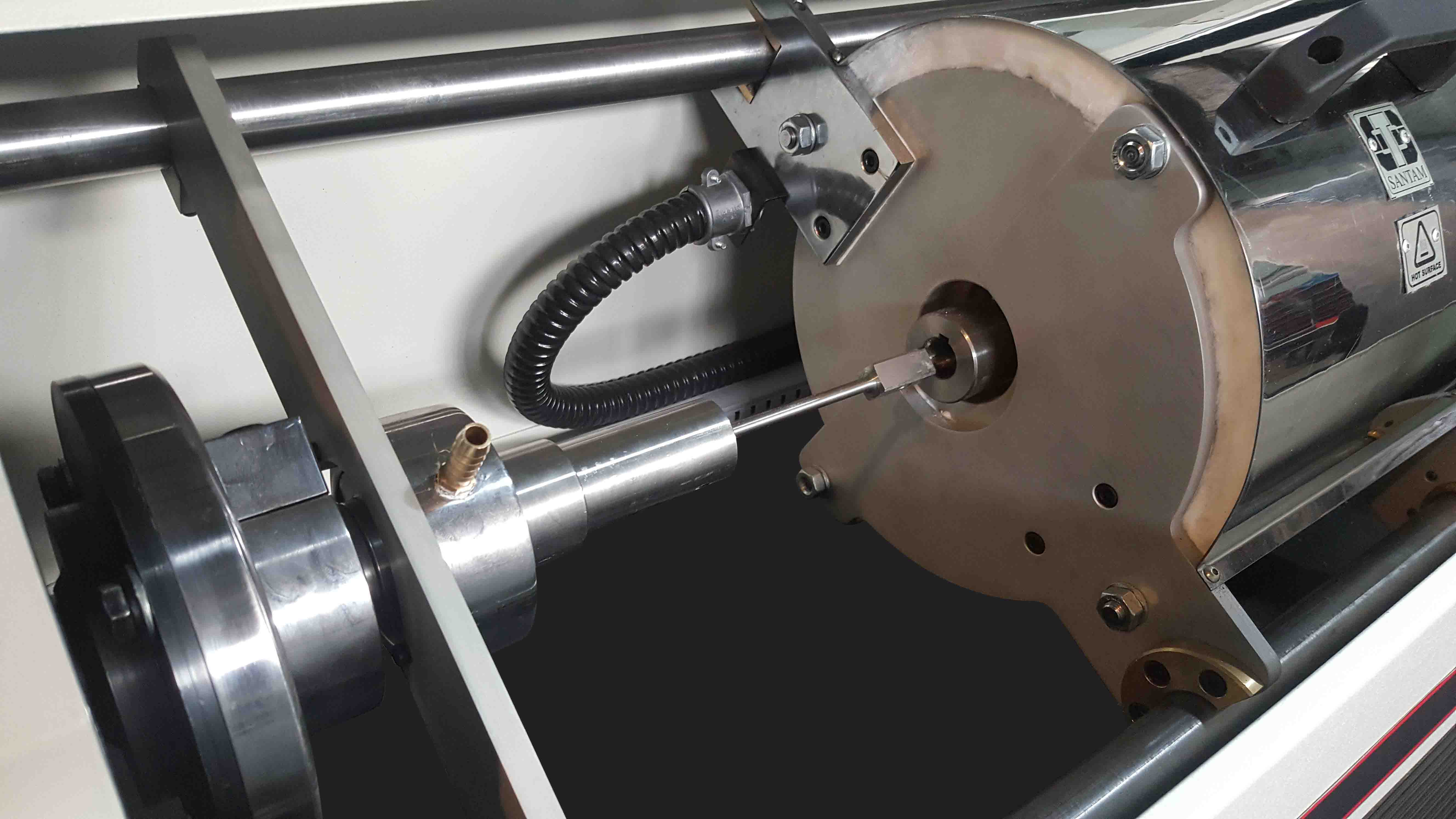

برای تست گرم قابلیت نصب كوره C°1000 تک زون باز شو به همراه پایه و رابط های مربوطه نگهدارنده  با دو درجه آزادی جهت نصب بر روي دستگاه به صورت کشویی  (كوره حلقوي به قطر داخلی 50 mm و طول 150 mm) وجود دارد . برای سنجش دقیق دما کوره مجهز به ترموکوپل های K تایپ فلکسی مرغوب کلاس A (با دقت 2 ⁰C با درجه تفکیک نمایش ⁰C0.1 ) به همراه سيستم کنترل و نمایشکر دیجیتال به صورت PID مستقل میباشد.

علاوه بر موارد بالادستگاه دارای ضمائم مربوط به کالیبراسیون گشتاور پیچشی می باشد که این ضمائم جهت بررسی صحت عملکرد در اختیار خریدار قرار داده می شود .
