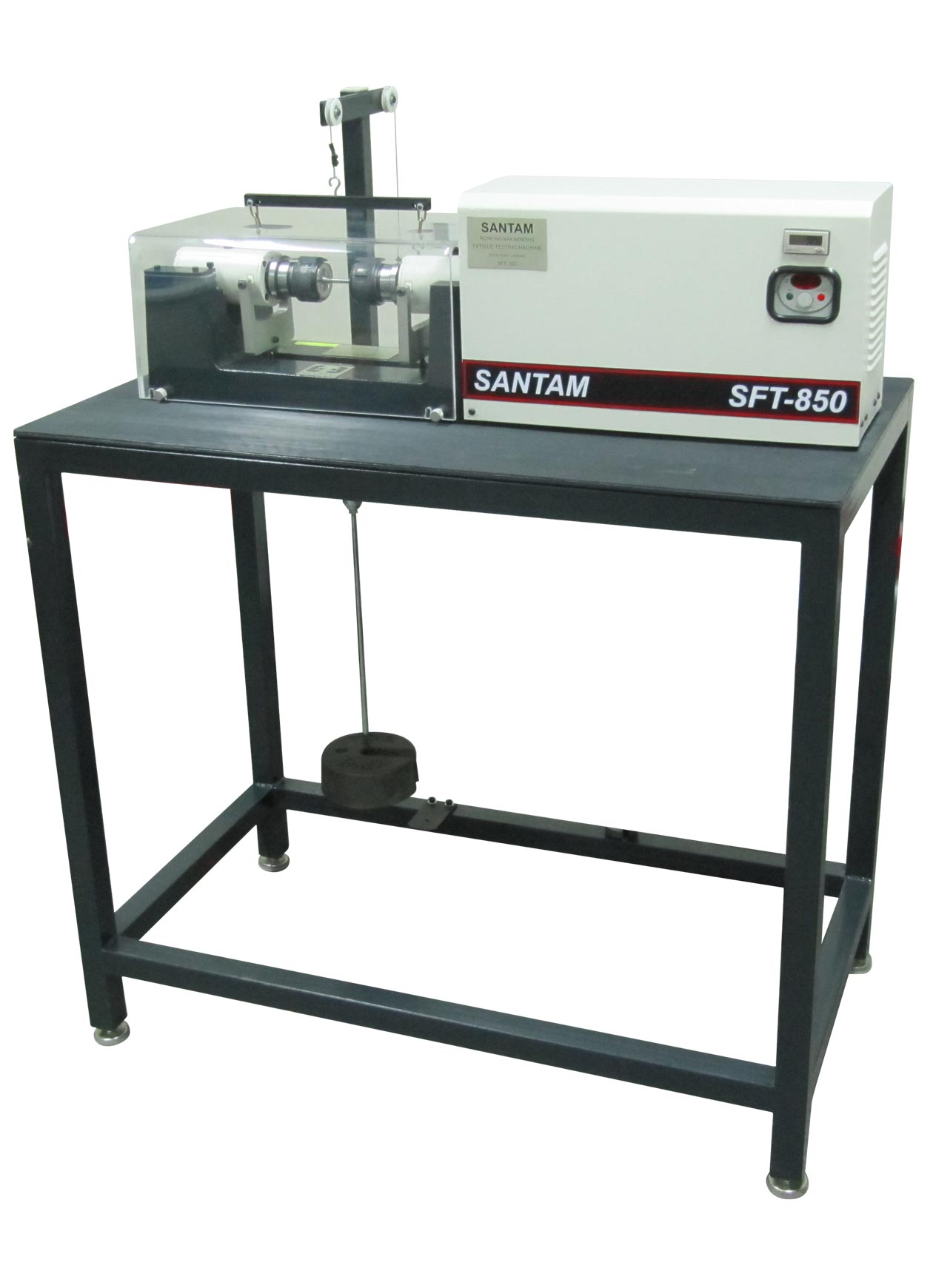

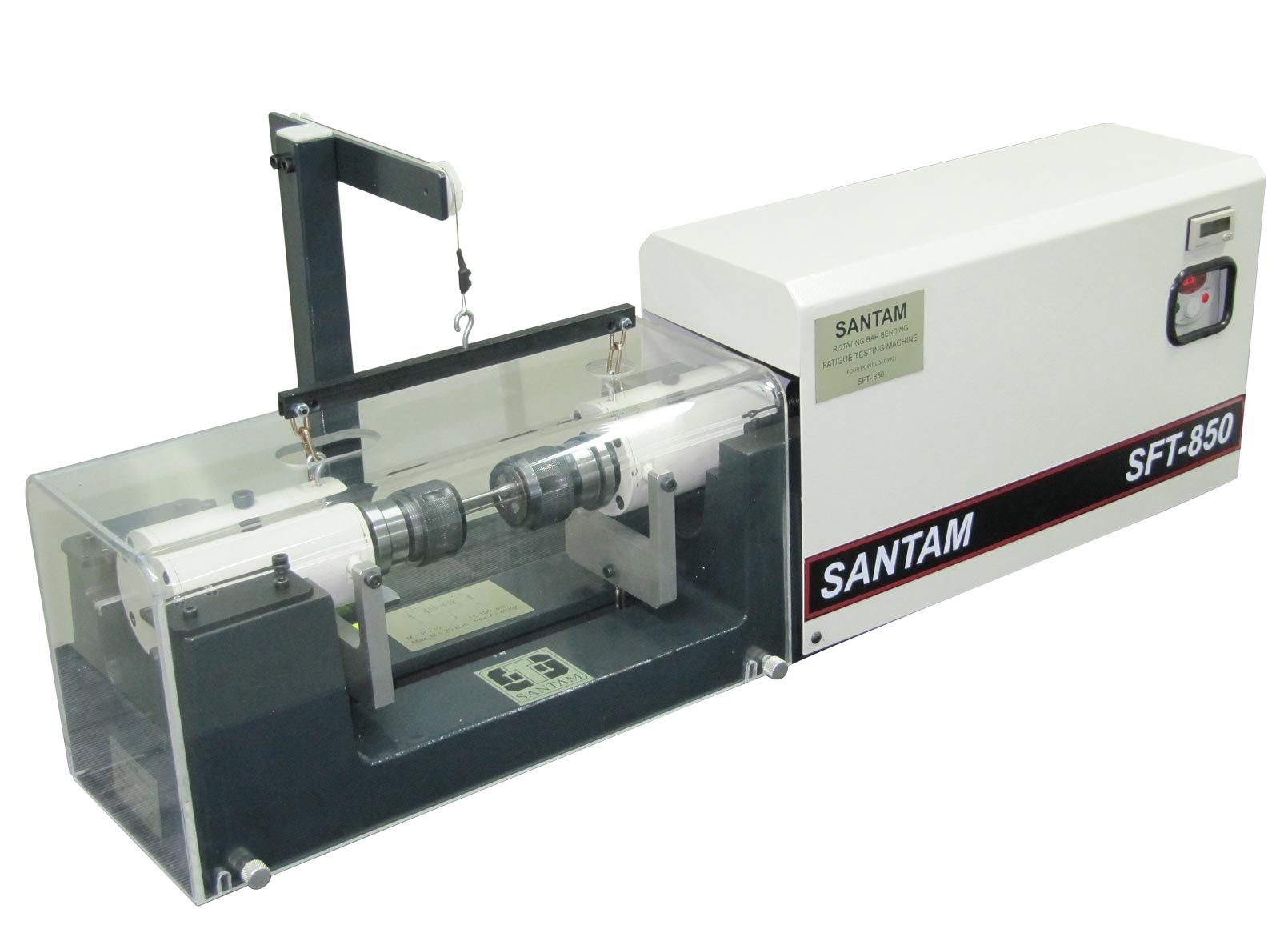

محصولات >>تست خستگی چرخشی >> SFT-850 تست خستگی چرخشی چهار نقطه‌ای

ویژگی ها

• طراحی مطابق استاندارد ISO 1143 DIN 50113,

• روش بارگذاری دستگاه  بصورت چهار–نقطه تا 400 N بار نقطه ای ( کاملا تحقیقاتی)

• حداکثر ممان خمشی  M=20 N.m
• قابلیت یک میلیون سیکل در 3 ساعت کاری

• مجهز به کانتر دیجیتال (LCD) با دقت 1 دور و ظرفیت 10 میلیون دور (کره ای)

• قابلیت نگهداشتن تعداد دور در هنگام قطع برق (دارای باطری)
• مجهز به سیستم تعلیق جهت جبران سازی وزن فک ها و نمونه ی آزمون
• کاور  محافظ (شفاف) برای کنترل فرآیند آزمون

• با کاربری آسان و صدای کم

کاربرد

جهت بررسی و تحقیق شکست ماده در اثر اعمال نیروهای متناوب (از بار تناوبی معکوش شونده، چرخشی) کمتر از استحکام نهایی و (اغلب) کمتر از حد تسلیم می باشد و نتایج آزمون کاربرد گسترده ای در طراحی تجهیزات مانند خودرو، هواپیما، کمپرسور، پمپ، توربین و غیره دارد لذا شناخت این پدیده از اهمیت ویژه ای در طراحی و عملکرد تجهیزات دوار برخوردار می باشد.

 توضیحات

با این دستگاه میتوان نتیجه آزمون را در قالب نمودارهای تنش–سیکل (S-N) را بیان کرد که در آن نمودار دارای محور عمودی تنش و محور افقی سیکل می‌باشد. همینطور با استفاده از این نمودار می‌توان فهمید که با تنش اعمال شده، ماده مورد نظر چند سیکل دوام می‌آورد.

 اعمال بار به کمک بار مرده با حداکثر گشتاور خمشی 20 N.m بوده و جهت اعمال دور دقیق دارای موتور AC سه فاز درایور (کنترل دور موتور از 0-50 Hz) با ورودی تک فاز 220 v و خروجی سه فاز (کره ای) با حداکثر دور خروجی 6000 RPM می باشد همچنین مجهز به میکروسوییچ های قطع کن بعد از شکست نمونه آزمایش می باشد .

به منظور نمایش تعداد سیکل از یک کانتر دیجیتال (LCD) با دقت 1 دور و ظرفیت 10 میلیون دور استفاده شده و در صورت قطع شدن برق دستگاه به هر دلیل یک باطری بکاپ مقادیر تست را حفظ و به اپراتور نمایش می دهد. جهت افزایش کیفیت تست از بلبرینگهای با دوام و کیفیت بالا استفاده شده که باعث کار کرد یکنواخت با صدای کم می گردد.

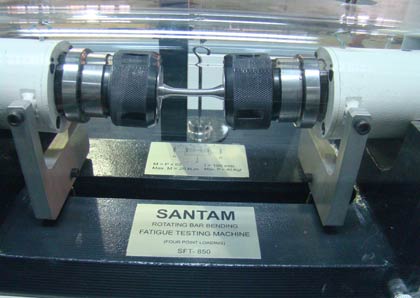

برای بستن نمونه دستگاه مجهز به فک های با دوام مخصوص گیرش تست نمونه های گرد با تنوع سایز (قطرهای 3-4-5-6-7-8-10-12-14-16-20 mm) و طول کارگیر فک ها تا فک 60 ± 20 mm می باشد.
