محصولات >> تست خزش >>   HMOR تست خمش گرم  ˚1500

ویژگی‌ها

• ظرفيت دستگاه  20 kN
• نوع عملكرد بصورت سروالكتريكال با Ball Screw ساخت آلمان (دو ستون) و موتور سرو AC
• طراحی مطابق استاندارد ASTM C583-05 , ISO 5013
• امکان انجام انواع تست کشش، فشار، خمش و ....  مطاابق با استانداردهاي بين المللي
• دارای کوره مخصوص با قابلیت گرمایش تا دمای1500˚C ، Long Term  مجهز شده با عایق های  مخصوص

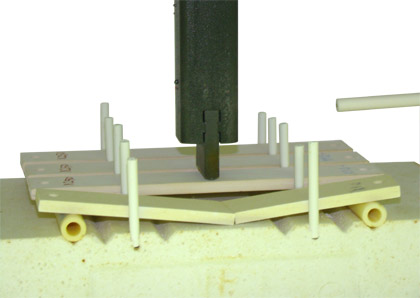

• مجهز به فک های خمشی سه نقطه از جنس سرامیک جهت تست 4 عدد خمش همزمان با یک بار شارژ کوره
• کوره دارای سیستم کنترلی از نوع PLC به همراه نمایشگر از نوع  HMIبا قابلیت برنامه ریزی جهت نرخ دمایی مشخص
• دارای نرم افزار قدرتمند تحت ویندوز با قابلیت تعریف انواع تستها و نمایش گزارش مناسب از آنها
• مجهز به اینترفیس با تکنولوژی DSP و  کنترل و اندازه گیری نیرو ، تغییر مکان و کرنش
• کنترل دقیق بر روی نرخ بارگذاری و نرخ جابجایی مخصوصا در سرعتهای بسیار کم (نوع کنترل Close Loop)
• قابلیت نصب انواع لودسل و فک های مختلف به دستگاه به آسانی توسط پین
• دارای سیستم ریلی جهت بیرون آوردن کوره و تست در دمای محیط

کاربرد

دستگاه مذکور جهت انجام تست خمش و بررسی مقدار استحکام خمشی سرامیک ها طراحی شده است، تست نمونه خمش در برابر حرارت بالا و کنترل شرایط تست در درجه حرارت بالا می باشد که در بحث تحقیقات و کنترل کیفی قطعات گرم کار (مانند مواد سرامیکی جهت قالب گیری فولاد ها) کاربرد دارد.

توضیحات

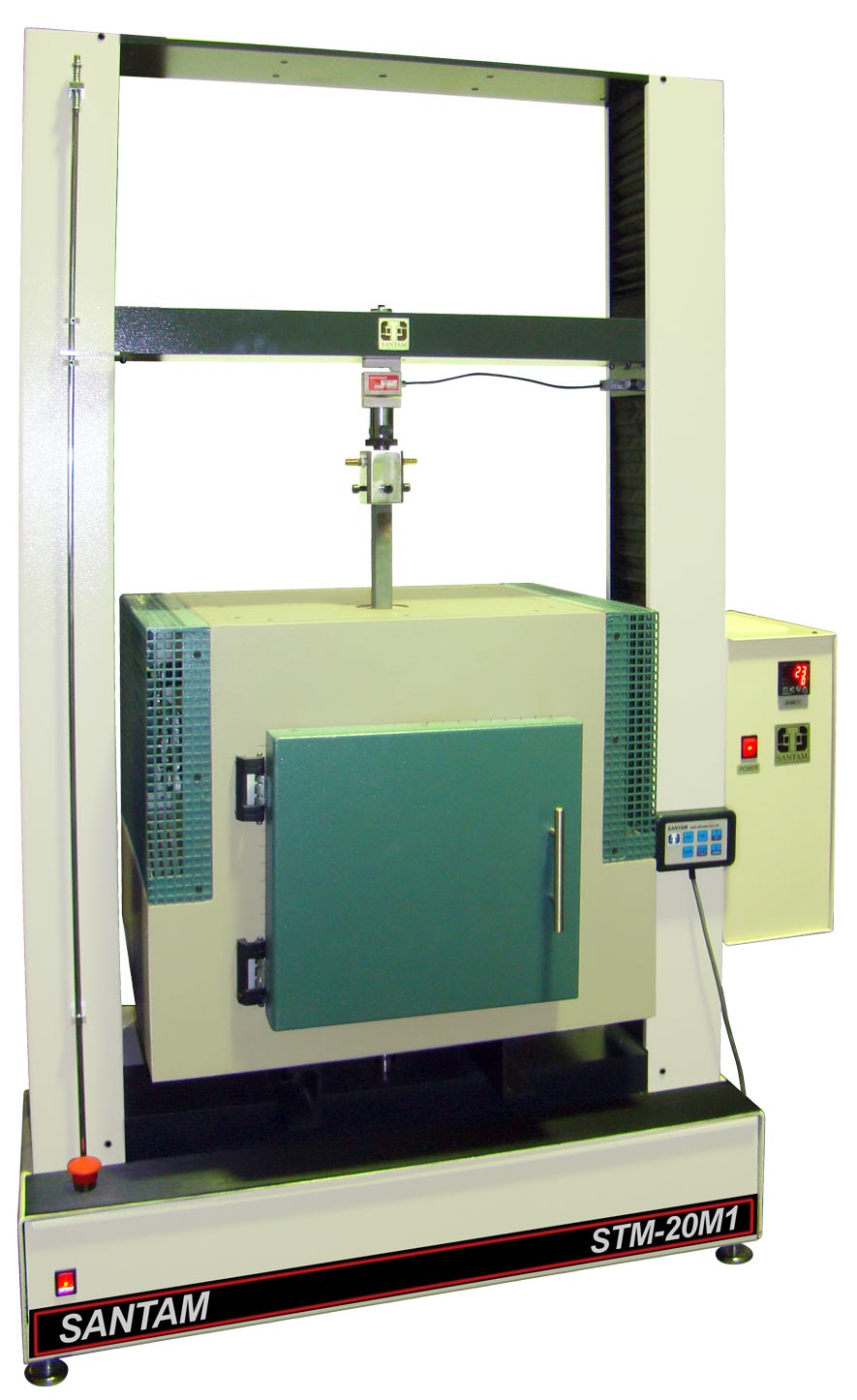

این دستگاه برای تست آسان و دقیق سرامیک ها  طراجی شده‌ و نوع عملکرد آن از سروالكتريكال با بکارگیری Ball Screw (دو ستون) و موتور و درایور سرو AC می باشد همچنین جهت اندازه گیری دقیق نیرو از لودسل با  کلاس 0.5 (حداکثر خطا 0.5% عدد خوانده شده در بازه 2% تا 100% ظرفیت لودسل) مطابق استاندارد  EN 10002 , ISO 7500 استفاده شده است.

مجهز به سنسور اندازه گیری جابجایی دیجیتال بدون محدودیت کورس با درجه تفكيك جابجایی 0.03 میکرو متر درحالت بی باری و دقت اندازه گيري تغيير مكان  آن بهتر از 0.05 mm در تمام كورس میباشد. سرعت دستگاه جهت تست در بازه ی 0.001-1000 mm/min بوده و کورس دستگاه با در نظر گرفتن لودسل و فك ها 800 mm، بدون فک ها 1000 mm و فضای بین دو ستون 700 mm میباشد.

از لحاظ سخت افزاری قابلیت نصب انواع فک های کششی، فشاری و خمشی، نصب انواع فیکسچر و فک های تخصصی در ظرفیت های کمتر از ظرفیت دستگاه امکان پذیر بوده و همینطور انواع لودسل با ظرفیت کم جهت افزایش دقت اندازه گیری قابل نصب می باشد که پس از نصب بصورت اتوماتیک لودسل شناسایی و تنظیمات آن اعمال می گردد.

کنترل دستگاه از نوع فول کامپیوتری از طریق پورت سریال RS-232 & USB با استفاده از تکنولوژی سخت افزاری DSP (Digital signal processing) می باشد.

دارای نرم افزار ويژه تحت سيستم عامل Windows Xp جهت تنظیمات تست و نمایش گزارشها و انجام تست كششي، فشاري، خمشي، خزش، تکراری، رهایش در کوره و بدون کوره با دیگر قابليتهاي ويژه مطابق با مشخصات فني سري STM (توضیحات نرم افزار به صورت کلی در کاتالوگ ذکر شده است) همچنین سیستم کالیبراسیون نرم افزاری برای  لودسل و اکستنسومتر برای سادگی کالیبراسیون در نظر گرفته شده است.

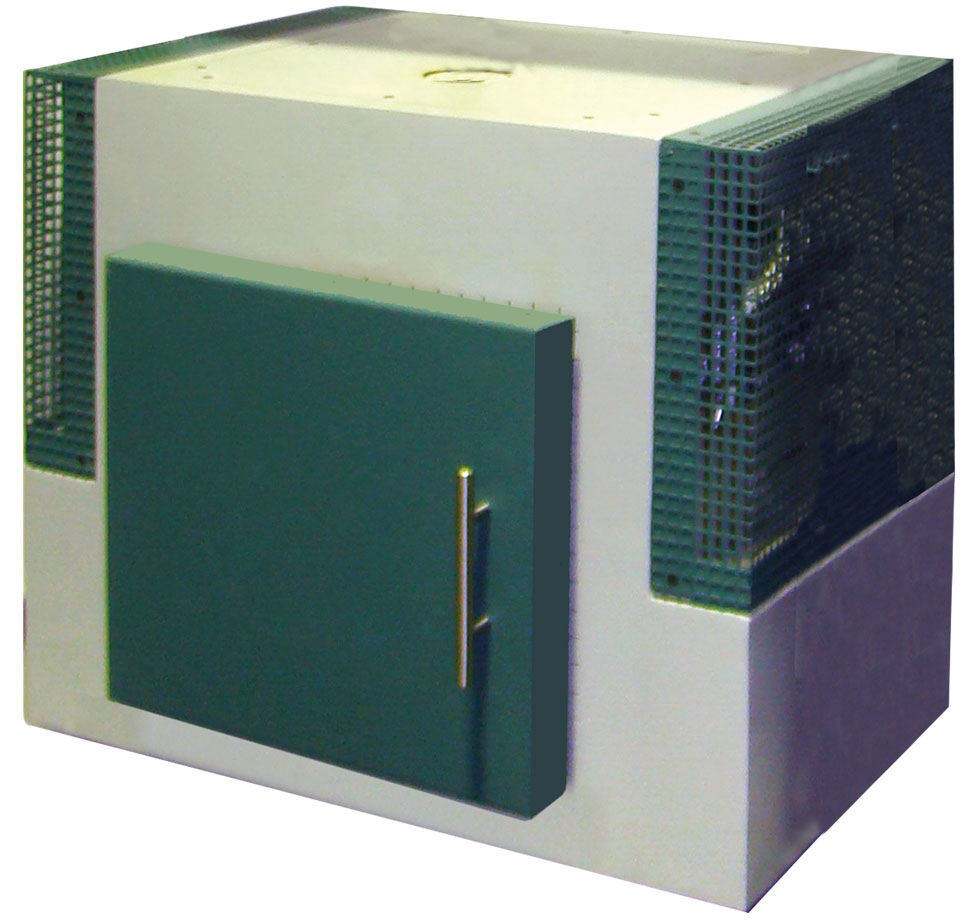

مجهز به محفظه با قابلیت گرمایش تا 1500˚C با میزان یکنواختی ±0.5˚C جهت بررسی تنش حرارتی نمونه تست در حالت خمشی تحت شرایط دمای کاری  همینطور مجهز به ترموکوپل ها S Type  ، سیستم کنترلی از نوع PLC و نمایشگر از نوع HMI  می باشد.
