در آزمون رهایش طبق استاندارد تنشی مشخص و معمولا 70 یا 80 درصد حد نهایی به نمونه اعمال شده و پس از بارگذاری، تغییر طول نمونه ثابت و در همان حالت ثابت کنترل میشود، سپس مقدار کاهش نیرو (جهت ماندن نمونه در همان تغییر طول اولیه) در یک بازه زمانی مشخص بدست می‌آید. نتايج اين آزمون در طراحي پل‌ها و سازه‌ها اهميت زیادی دارد. دستگاه STR-100 امکان انجام آزمون رهایش تا نیروی 10تن را فراهم می‌کند.
کنترل دستگاه بصورت تمام کامپیوتری بوده که ارتباط سیستم از طریق پورت سریال RS-232 با استفاده از تکنولوژی سخت افزاری DSP بین کامپیوتر و دستگاه برقرار میشود . نرم‌افزار آن از قابلیت انجام رهایش با رسم نمودار افت نیرو نسبت به زمان (Relaxation)، کنترل کرنش بر روی نمونه مطابق استاندارد، بدست آوردن پارامترهای مهم از روی منحنی، نمایش لحظه ای مقدار نیرو ، افت نیرو و زمان تست، ثبت و فراخوانی اطلاعات تست برخوردار است.
لودسل دستگاه به ظرفيت 10 Ton کلاس 0.5 (حداکثر خطا 0.5% عدد خوانده شده در بازه 2% تا 100% ظرفیت لودسل) با درجه خطي بودن 0.03 % FS و خزش 0.02% FS می باشد. در اینجا فواصل دو فک توسط سنسور جابجایی (شفت انکودر) با درجه تفکیک بهتر از 0.05 میکرون اندازه گیری می شود که بازخورد آن باعث کنترل دقیق در هنگام تست رهایش می گردد .
به منظور محاسبه ی دقیق کرنش و بدست آوردن مقدار ازدیاد طول نمونه، می توان اکستنسومتر مخصوص با کورس 10 mm، درجه تفکیک 0.001 mm و طول مبنای 700 mm (قابل تغییر طبق سفارش تا 1000 mm طبق سفارش) بکار برده شود که در تکنولوژی آن از سنسور انکودر خطی یا سنسور پتانسیومتر خطی (با دقت 0.1% F.S و با کمترین تاثیر نویز و درجه حرارت برروی سیگنال ارتباطی) و یا دایل گیج دیجیتال استفاده شده است. مضافا دارای گیره های ویژه جهت نصب اکستنسومتر برروی نمونه های PC wire از قطر d=9~20 mm و d=3~9 می باشد.

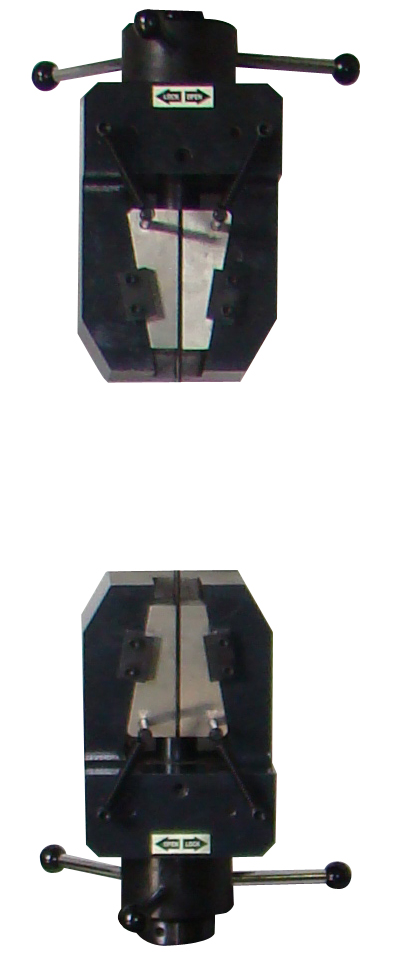

مکانیزم اعمال بار با بال اسکروی دقیق (Ball Screw) میباشد و محرک آن با استفاده از موتور درایور AC Servo و گیربکس بصورت (Servo Electrical) است. کلیه اتصالات فک و لودسل به دستگاه به سهولت قابل تعویض می باشد .ضمنا فكها از نوع خودكار (Wedge Grip) با گیرش مستحکم جهت گرفتن مواد فلزي با مقاطع گرد و مستطيل شكل (ميلگرد و تسمه) می باشد.
لازم به ذکر است حداکثر كورس دستگاه بدون در نظر گرفتن لودسل و فك هاي 1400mm و با در نظر گرفتن لودسل و فك ها حداکثر کورس مفید تست 750 mm میباشد. سرعت دستگاه جهت تست 0.0002 -200 mm/min در نظر گرفته شده که مطابق با شرایط استاندارد میبایست انتخاب گردد.
|
