Universal Bending Testing Machine

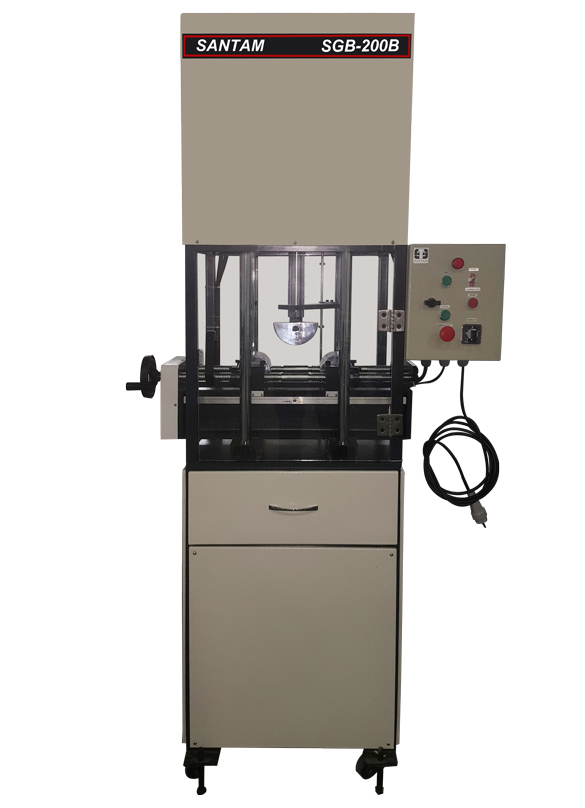

محصولات >> تست خمش مقیدشده >> SGB-200B تست خمش مقیدشده به ظرفیت 20 تن

ویژگی ها

• طراحی مطابق با استانداردISIRI 3132    ,ISIRI 1016  ,ASTM E 290 E 190 ,DIN ، ISO 9809 (در صورت داشتن ضمائم و آداپتور های مربوطه) مخصوص تست ورق های با عریض حداکثر 100 mm
• با ظرفیت20  تن اعمال بار پلانجر
• کاملا صنعتی جهت تست خمش آرماتور، انواع ورق های فولادی، جوش، مخازن، خمش لوله
• دارای كورس جك 300 mm جهت تست نمونه های مختلف
• مکانیزم بارگزاری از نوع هیدرولیک بهمراه پمپ و شیرهای برقی مربوطه

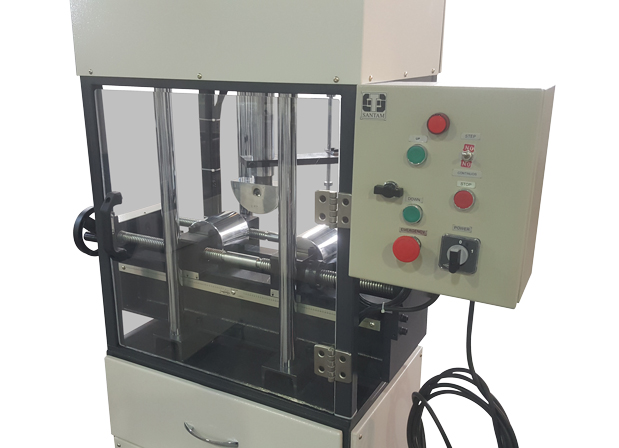

• مجهز به فک خمشی با پهنای 100 mm با قابلیت تنظیم تکیه گاهها به صورت همزمان و دقیق توسط سیستم انتقال Belt بدون نیاز به محکم کردن مجهز به غلطک جهت تکیه گاه ثابت با قطرهای مختلف
• کم صدا و با امکان جابجایی(مجهز به چرخ) و کاربری آسان
• مجهز به درب محافظ
• قابلیت نصب انواع آدابتورهای خمشی متناسب با استانداردها و محصولات مختلف جهت تست خمش

کاربرد

این دستگاه با توجه به پهنای فک بیشتر جهت تست ورق و جوش ها با عرض بیشتر از 50 mm طراحی شده است و جهت تست و کنترل کیفی انواع آرماتور و مفتول ، تسمه فلزی ، بدنه لوله های فولادی ، مخازن CNG و .... نیز استفاده می گردد در نتیجه عملکرد این نوع اقلام مطابق استاندارد در بارهای خمشی بصورت چشمی چک و گزارش میگردد .

توضیحات

در این دستگاه بدلیل استفاده از سیستم هیدرولیک عملکرد آن بسیار کم صدا و دارای کاربری آسان میباشد همچنین زاویه خمش متناسب با انتخاب قطر و پهنای نمونه آزمایش و استاندارد مربوطه بوده و تنظیم فاصله تکیه گاه ثابت توسط یک سیستم انتقال تسمه ای Belt بدون نیاز به محکم کردن به طور متقارن و مساوی با چرخاندن دستگیره ی مربوط نسبت به خط کش بطور دقیق تنظیم می گردد. تکیه گاه های ثابت و پلانجر (تکیه گاه متحرک) مقاوم به سایش با درجه سختی 50 تا 55 راکول C می باشد.

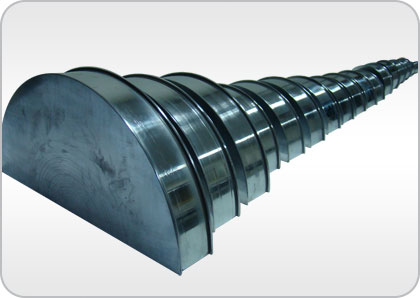

دستگاه دارای ضمایم و آداپتور با سایز های مختلف جهت خم در زمینه های گوناگون میباشد که متناسب با سایزو مطابق با آخرین تغییرات استاندارد با طراحی شده اند.که شامل موارد زیر میباشد :

برای تست انواع آرماتور های آجدار 400340, :

طراحی مطابق با استاندارد ISO و استاندارد ملی ISIRI 3132 ورژن سال 1392: ضمایم شامل آداپتور جهت  سایزهای 8, 10, 12, 14, 16, 18, 20, 22, 24, 25, 28 mm

تست خمش ورق فولادی نورد گرم  (تیر آهن، نبشی، ... ):

ضمایم شامل 17 عدد آداپتور جهت تست ورق از سایز 6 mm الی 15 mm طراحی مطابق با استاندارد  ISIRI 1791, 1792 ,EN10025 مجهز به غلطک جهت تکیه گاه ثابت به قطرهای 50 mm  و 100 mm

تست خمش جوش

مجهز به 11 عدد آداپتور های جهت تست ورق سایز 5 mm الی 15 mm ، طراحی مطابق با استاندارد ASTM E190 (تست بدون شرایط مقید انتهائی) و همچنین دارای یک جفت غلطک جهت تکیه گاه ثابت به قطر
38 mm

تست خمش ورق در مخازن CNG ( Guided Bend ) :

مطابق با استاندارد های ISO 9809 جهت تست مخازن CNG طراحی و قابل نصب بر روی دستگاه و مجهز به 14 عدد آداپتور های جهت تست خمش ورق

تست خمش لوله با درز جوش و بدون درز

آدابتور های لازم جهت تست 4 سایز لولهبا متناسب با ضخامت لوله و طراحی مطابق با استاندارد  ASTM A370 (تست بدون شرایط مقید انتهائی) و استاندارد ISIRI 3360, 3574 مجهز به غلطک جهت تکیه گاه ثابت

تست جوش به ظرفیت 150 kN

طراحی مطابق با استاندارد D1.1  AWS با شرایط مقید انتهائی بهمراه یک سایز قالب و سمبه مطابق استاندارد مربوطه

تست خمش جوش

مجهز به 17 عدد آداپتور جهت تست ورق و جوش از سایز 5 mm الی 25 mm  و طراحی مطابق با استاندارد  AWWA C200 و API 5L (تست بدون شرایط مقید انتهائی) دارای یک جفت غلطک جهت تکیه گاه ثابت

تست خمش ورق فولاد کربنی گالوانیزه گرم

آداپتور های جهت تست ورق از سایز 0.2 mm الی 5 mm  با ضخامت ورق طراحی مطابق با استاندارد  ISIRI 7597 و ISO 4998، دارای یک جفت غلطک جهت تکیه گاه ثابت

آداپتور برای تست جوش ورق

طراحی مطابق با استاندارد ISIRI 473

برای ایمنی بیشتر دستگاه نیز یک سیستم قطع کن جهت محدود کردن کورس حرکت پلانجر (تکیه گاه متحرک) در دستگاه گنجانده شده تا در هنگام بر خورد با میکروسوئیچ حین تست یا جابجایی حرکت پلانجر متوقف گردد.
