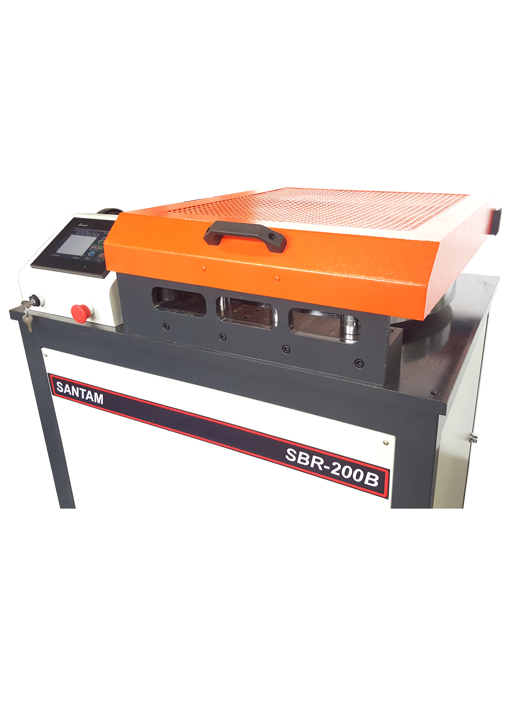

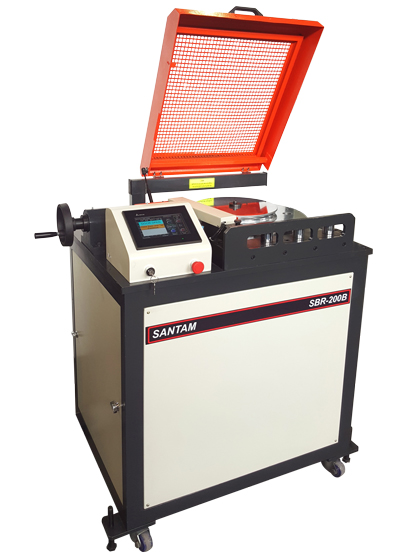

Bending & Re-bending Testing Machine (New)
محصولات >> تست خم و بازخم >> SBR-200B تست خم و بازخم 20 تن
ویژگی ها
- طراحی مطابق با استاندارد ASTM-A615 ,(ورژن 1392) SIR 3132 ,ISIRI 8103 ,EN ISO 15630-1
- سیستم کنترلی از نوع PLC با به همراه نمایشگر لمسی از نوع HMI
- قابليت تعريف زاویه پیچش و سرعت پیچش با دقت بالا و ترسیم نمودار مربوطه گشتاور-زاویه پیچش بروی نمایشگر لمسی
- مجهز به درایو و موتور سروو AC برای کنترل دقیق سرعت با تکنیک Close Loop و مجهز به گیربکس مناسب جهت اعمال گشتاور زیاد
- مجهز به نمایشگر زاویه خم به صورت دیجیتالی با دقت 0.1° درجه
- محدوده تنظیم سرعت پیچش ( 3600 Degree/ min(0.36 Degree/min - مطابق استاندارد
- مجهز به 25 عدد آداپتور های مختلف مطابق استاندارد مربوطه جهت خم و بازخم
- دارای مکانیزم گیرش میلگرد متناسب با قطر آرماتور
- مجهز به درب محافظ
کاربرد
این دستگاه برای تست و کنترل کیفی انواع آرماتور و مفتول می باشد که در صنایع فولاد و ساختمانی بکار میرود و در نتیجه عملکرد آرماتور مطابق استاندارد در بارهای خمشی بصورت چشمی چک و گزارش می گردد.
توضیحات
در این سیستم بدلیل استفاده از درایو و موتور سروو AC (کنترل با تکنیک(Close Loop و گیربکس قوی برای اعمال گشتاور زیاد توانایی خم و بازخم کردن میلگرد به میزان دلخواه تا حداکثر 180 درجه وجود دارد و همچنین با بکارگیری یک سیستم کنترلی از نوع PLC به همراه نمایشگر لمسی از نوع HMI سرعت تست با مقدار مینیمم 0.001 RPM (0.006 Rad/min) و ماکزیمم 10 RPM (62 Rad/min) قابل انجام می باشد. از امکانات دیگر HMI قابلیت تعریف انواع تست، تنظیمات جداگانه زاویه خمش (در خم و بازخم) با دقت بالا و همچنین ترسیم نمودار مربوط به گشتاور-زاویه خم و بازخم می باشد.

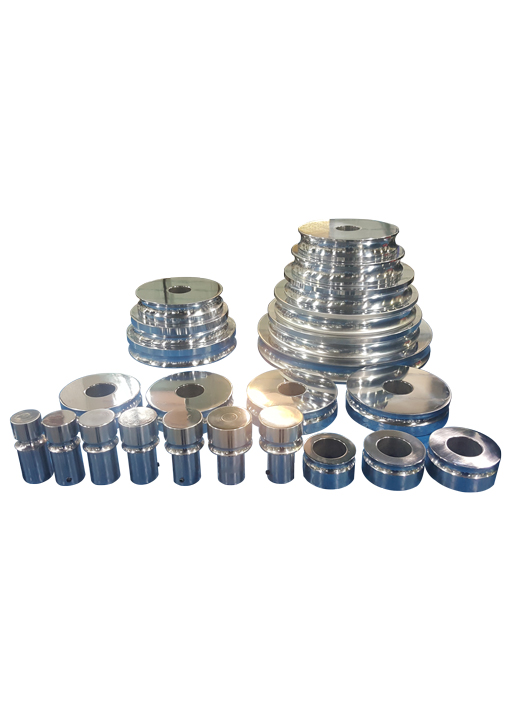

بصورت کلی دستگاه دارای 25 عدد آداپتور با سایزهای مختلف جهت خم و بازخم می باشد که متناسب با قطر آرماتور مطابق با آخرین تغییرات استاندارد ISIR 3132 با درجه سختی 45-50 راکول C طراحی شده اند. ضمایم دستگاه شامل آداپتورهای با قطر مختلف طراحی شده است که برای تست انواع آرماتور های ساده 240، جدار مارپیچ 340، آجدار جناقی 400، آجدار مرکب 500 طراحی شده است.
علاوه بر آداپتورهای نام برده یک سری تکیه گاه دیگر برای نگهداشتن آرماتور در تست بازخم در نظر گرفته شده که می توان آنها را با توجه به سایز آرماتور در جای مناسب نصب نمود. برای ایمنی بیشتر دستگاه نیز یک سیستم قطع کن اتوماتیک در دستگاه گنجانده شده تا در هنگام برخورد نمونه با تکیه گاه یا بخش های حساس تست یا جابجایی متوقف گردد.
دانلود کاتالوگ دستگاه تست خم و بازخم (New)
