محصولات >> تست تونل باد >> SWT-60 تست تونل باد
ویژگی‌ها
- مكانيزم سنجش نيروي پسا DRAG، برآ LIFT و گشتاور آيروديناميكي به صورت ديجيتالي بر روي كامپيوتر
- دارای مكانيزم تغيير زاويه حمله
- مجهز به مانومتر فشار بيست تايي
- دارای لوله پپتوت جهت سنجش فشار ركورد، فشار ديناميكي و سرعت هوا
- نرم افزارهاي ويژه جهت رسم منحني زاويه حمله- برآ، زوايه حمله- پسا، زاويه حمله- گشتاور آيروديناميكي
- ورودي هوا از راه توري مش ريز از جنس ضد زنگ جهت كم كردن اغتشاش هواي ورودي به مقطع آزمايش
- مجهز به ايرفويل NACA0012
کاربرد
این دستگاه برای اندازه گیری پارامترهای مربوط به جریان هوا بر روی اجسام پرنده می باشد که رفتار و الگوی جریان را در سرعت های بالا برروی سطوح تست مورد بررسی قرار می دهد. اطلاعات مفید بدست آمده شامل توزیع فشار بروی مقاطع بال و بدنه، بدست آوردن نیرو های برا (لیفت) و پسا (مقاومت هوا) و گشتاور آیرو دینامیکی وارده می باشد.
توضیحات

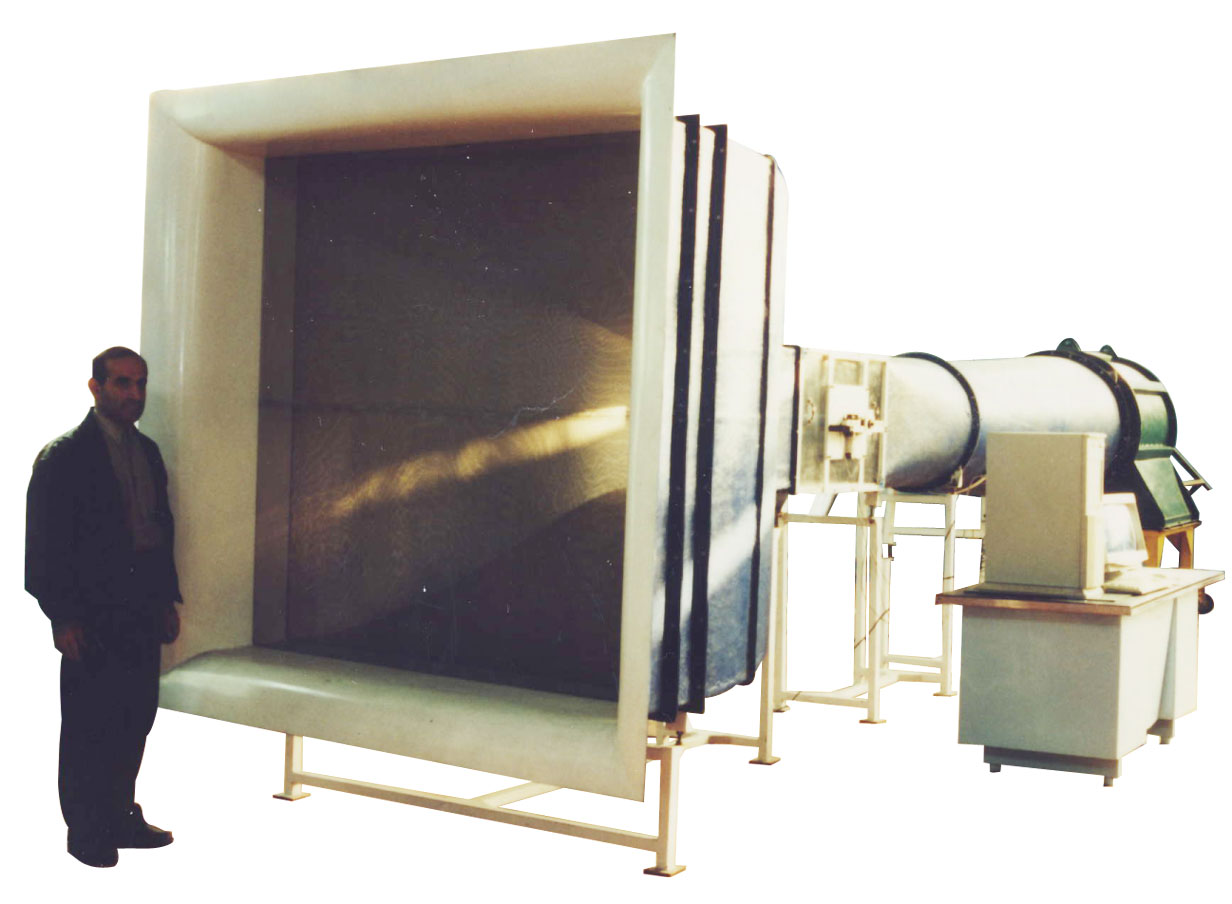

این دستگاه تونل آزمايشگاهي مادون صوت است که برای بررسی توزیع فشار بروی مقاطع بال و بدست آوردن نیرو های برا (لیفت) و پسا (مقاومت هوا) و گشتاور آیرو دینامیکی بکار میرود. از نظر ابعادی دارای مقطع آزمايش 60 cm * 60 cm و طول كلي m 12 متر می باشد که در آن مقطع آزمايش به صورت مربع شكل با ديواره هاي از جنس پلكسي گلاس طراحی شده است.
تونل از نوع باز با مکش از پائین دست جریان میباشد و دارای موتور به توان30KW به همراه کنترل دقیق دور مربوطه است همچنین تغییر زاویه حمله از راه یک مکانیزم مناسب قابل تغییر میباشد.برای خواندن فشار و پیدا کردن توزیع تجربی فشار بر روی سطوح ایرفویل (به عنوان نمونه) از بیست عدد مانومتر مجزا استفاده شده تا بدون خطا و با دقت کافی این کار میسر گردد.
علاوه بر موارد بالا یک لوله ی پیتوت جهت سنجش فشار ركورد ، فشار ديناميكي و سرعت هوا نمونه ی آزمایش در نظر گرفته شده که در محاسبات مکانیک پرواز نقش بسزایی دارد.
برروی نرم افزار دستگاه پارامترهای نيروي پسا DRAG، برآ LIFT و گشتاور آيروديناميكي به صورت ديجيتالي برروي كامپيوتر قابل نمایش می باشد و همچنین میتوان گرافهای منحني زاويه حمله- برآ، زوايه حمله- پسا، زاويه حمله- گشتاور آيروديناميكي بر روی نرم افزار مشاهده نمود.
