نرم افزار STM Controller

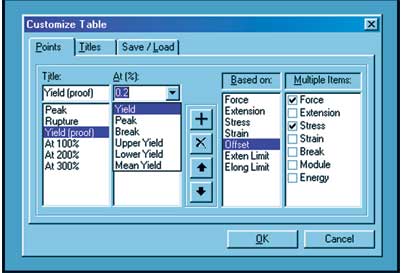

نمایش نقاط و عناوینی از داده ها (جدول گزارش)

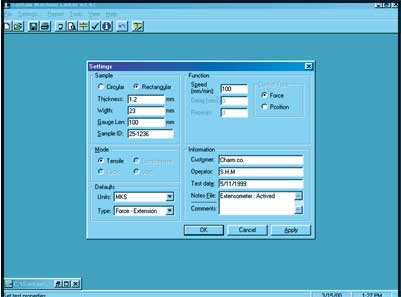

محل وارد کردن شیوه آزمون به همراه ابعاد نمونه
|
|
STM Controller
|
|
محصولات >> دستگاه های تست کشش و فشار یونیورسال >> نرم‌افزار >> STM Controller
|
ویژگی‌ها
|
- کالیبره کردن نیرو، تنش، جابجایی و کرنش
- ترسيم منحنی تنش- کرنش یا نیرو- جابجایی
- کنترل سرعت، موقعیت، نیرو* و کرنش*
- تعریف روش‌های گوناگون تست (کشش، فشار، چرخه‌ای، مرحله‌ای، خزش*، رهایش* و ...)
- تغییر واحد (MKS، SI، BS و گزینه‌های قابل تعریف دیگر)
- مقایسه چند نتیجه (نمودار: امکان روی هم انداختن یا شیفت دادن نمودارها، نتایج: حداکثر-حداقل، انحراف معیار و میانگین هر نقطه از نمودارها)
- انتقال داده‌ها به نرم‌افزار اکسل مایکروسافت آفيس
- سیستم عامل**: Microsoft Windows 95, 98, 2000, NT, XP, Win 7, Win 8
- کنترل Crosshead
- کیبورد مجازی کنترل Crosshead روی مانیتور و کیبورد کامپیوتر (بالا، پایین، استارت، توقف و برگشت Crosshead و صفر کردن مقادیر نیرو، جابجایی و کرنش)
- ذخیره‌سازی و بازخوانی داده‌های تست
- گزینه ذخیره و بازخوانی گروهی جهت ذخیره‌سازی نمونه‌های مشابه
- درجه‌بندی، مقیاس، رنگ و طرح‌بندی قابل تنظیم (خودکار و دستی)
- تنظیم تست:
تنظیم سرعت تست (و پارامترهای تست)
دو سرعت قابل انتخاب حرکت ( Crosshead آهسته و سریع)
- برنامه‌ريزی تست
- توانایی تعریف تست‌های خاص بر اساس تکنیک فرایند (به عبارتی دیگر تست با پیش بار، تغییر سرعت پس از رسیدن به کرنشی مشخص و ...)
- تنظیمات:
وارد کردن اسم، کد و ID نمونه ، تاریخ، اسم کاربر و قسمت توضیحات
وارد کردن طول اولیه و سطح مقطع (قطر یا پهنا، ضخامت یا وزن، طول*)
- گزارشات:
گزارشات پیشرفته تست
شناسایی طیف وسیعی از نقاط داده (Data point)
(الف) نقاط کلاسیک: پیک، شکست، تسلیم، تسلیم بالایی، تسلیم پایینی، تسلیم میانی، تسلیم به روش آفست و گرفتن میانگین در محدوده بین دو نقطه جابجایی
(ب) نقاط کلیک شده: هر نقطه از نمودار تست که با ماوس مشخص شود
(ج) نقاط فیلتر شده: در نقطه مشخصی بر اساس پارامترهای نیرو، جابجایی ، تنش، و ازدیاد طول
اطلاعات پارامترهای هر نقطه داده (Data Title) : نیرو، تنش، جابجایی، ازدیاد طول، ازدیاد طول پس از شکست، مدول، انرژی و تنش خمشی
- تعیین مدول الاستیک
- تغییر نام، حذف، افزودن و مرتب کردن نقاط داده
- پاک کردن و جایگزینی عناوین داده‌ها
- مقایسه بین نمودارها و نتایج برای هر نقطه داده (حداکثر- حداقل، انحراف معیار و میانگین)
- ذخیره‌سازی فرمت گزارشات
- گزینه Copy to Clipboard برای نتایج
- تنظیمات چاپ:
پرینت‌گیری کامل نتایج (رنگ‌ها و نواحی مختلف)
پرینت قسمت‌های انتخاب شده با یکدیگر (عنوان، گراف، مشخصات، نتایج و قسمت توضیحات
* قابل انتخاب در صورت تقاضا
** شامل سیستم عامل ویندوز نبوده و باید کاربر آن‌را فراهم کند (یا با هزینه اضافی) |
|
|
|
|
