عملکرد این دستگاه بصورت هیدرولیک بوده و جهت کنترل بار از تکنیک کنترل توان ورودی(Electro-Hydraulic Actuator-EHA) استفاده مینماید. با بکار بردن موتور و درایور AC سروو به عنوان محرک پمپ روغن، دقت کنترل جابجایی جک (آکچوئیتور) افزایش پیدا کرده و با بهره گیری از باز خور از سنسور جابجائی جک، انجام تست با سرعت بسیار پائین (0.01 mm/min) قابل انجام میباشد . معمولا این قابلیت در سیستم های معمولی هیدورلیک بسیار مشکل و یا دست نیافتنی میباشد. ضمن اینکه این سیستم (EHA)، دیگر نیازی به کار مداوم با توان بالا (اتلاف حرارتی زیاد) را ندارد و با کاهش کارکرد موتور، مصرف برق و استهلاک دستگاه پایین می آید و نیازی به سیستم خنک کردن روغن نیز نمیباشد. معمولا اولین مزیتی که اپراتورها حین کار با دستگاه اظهار میدارند، بی سر و صدائی غیر قابل انتظار از این سیستم هیدرولیک (EHA) میباشد.

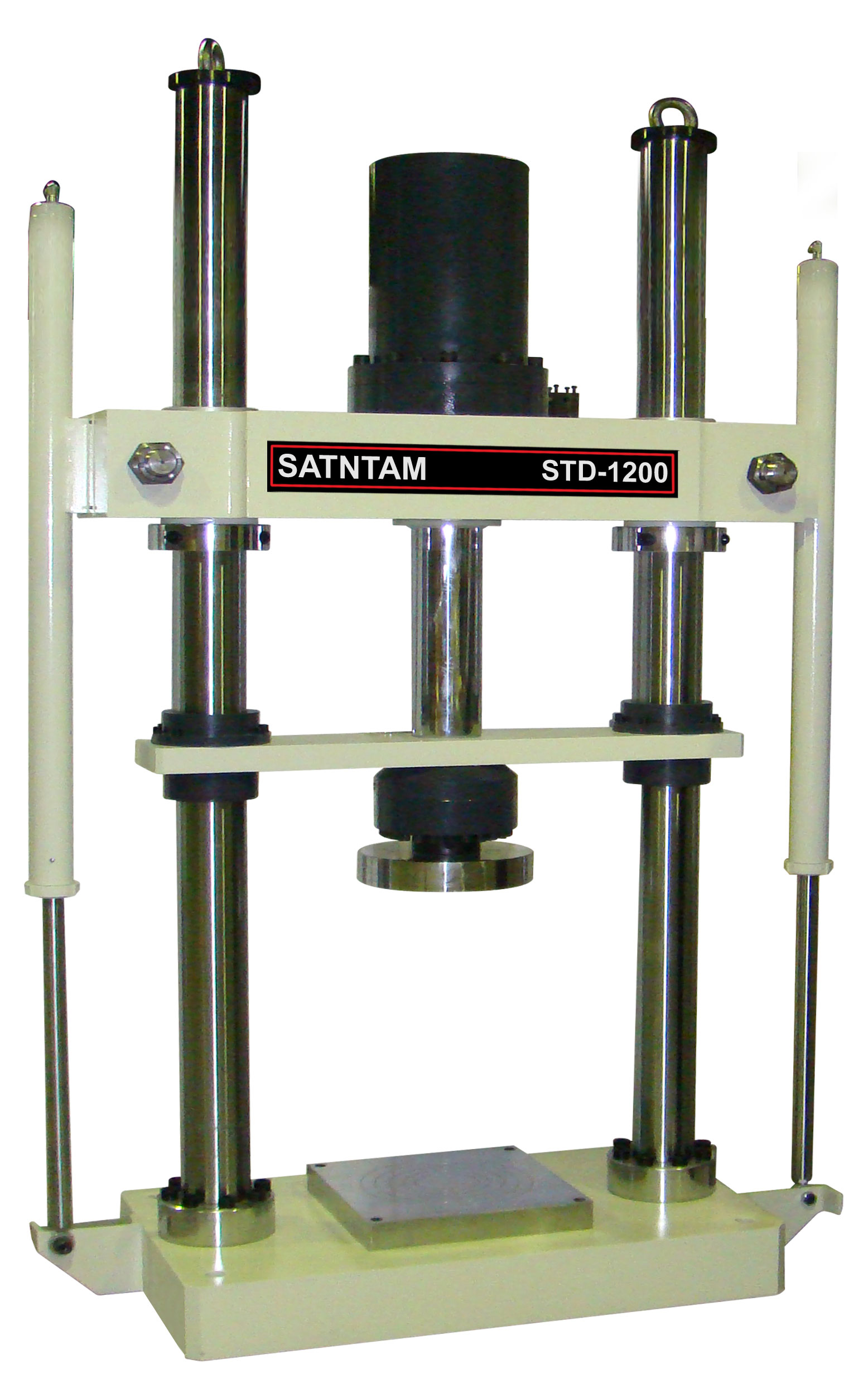

قاب دستگاه (Load Frame) طوری طراحی شده است که میتوان انواع فک ها را به آن نصب کرد و تست های مختلف کششی ، فشاری و خمشی (یک جهته افزایشی) را با هزینه کم انجام داد. همچنین تغییر قرار جک هیدرولیکی با جابجائی کراس هد بالا جهت افزایش کورس قابل انجام بوده ، این مشخصه امکان تست نمونه ها با طول های نسبتا بالا (مانند سیم بکسل ها و یا استرند ها) را میدهد. از طرفی گیرش بلوک بالائی توسط کلمپ های هیدرولیکی و جابجایی توسط جک های جانبی امکان تغییر کراس هد را در هر موقعیتی فراهم می سازد . پائین بودن شاسی دستگاه ، این امکان را میدهد که نصب نمونه های سنگین (مانند تراورس های بتونی) و ضمائم مربوطه راحت تر بر روی دستگاه نصب شوند.
استفاده از لودسل متصل به فک ، هر گونه تغییرات نیروی رخ داده درهنگام تست را مستقیما حس کرده و عدم استفاده از اندازه گیری نیرو توسط فشار روغن خطای اصطکاک پکینگها را حذف کرده و همچنین استفاده از لودسل از نوع (Low Profile) در این دستگاه تائیر نیروهای جانبی اعمالی به لودسل را نیز به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در حین تست میگردد.

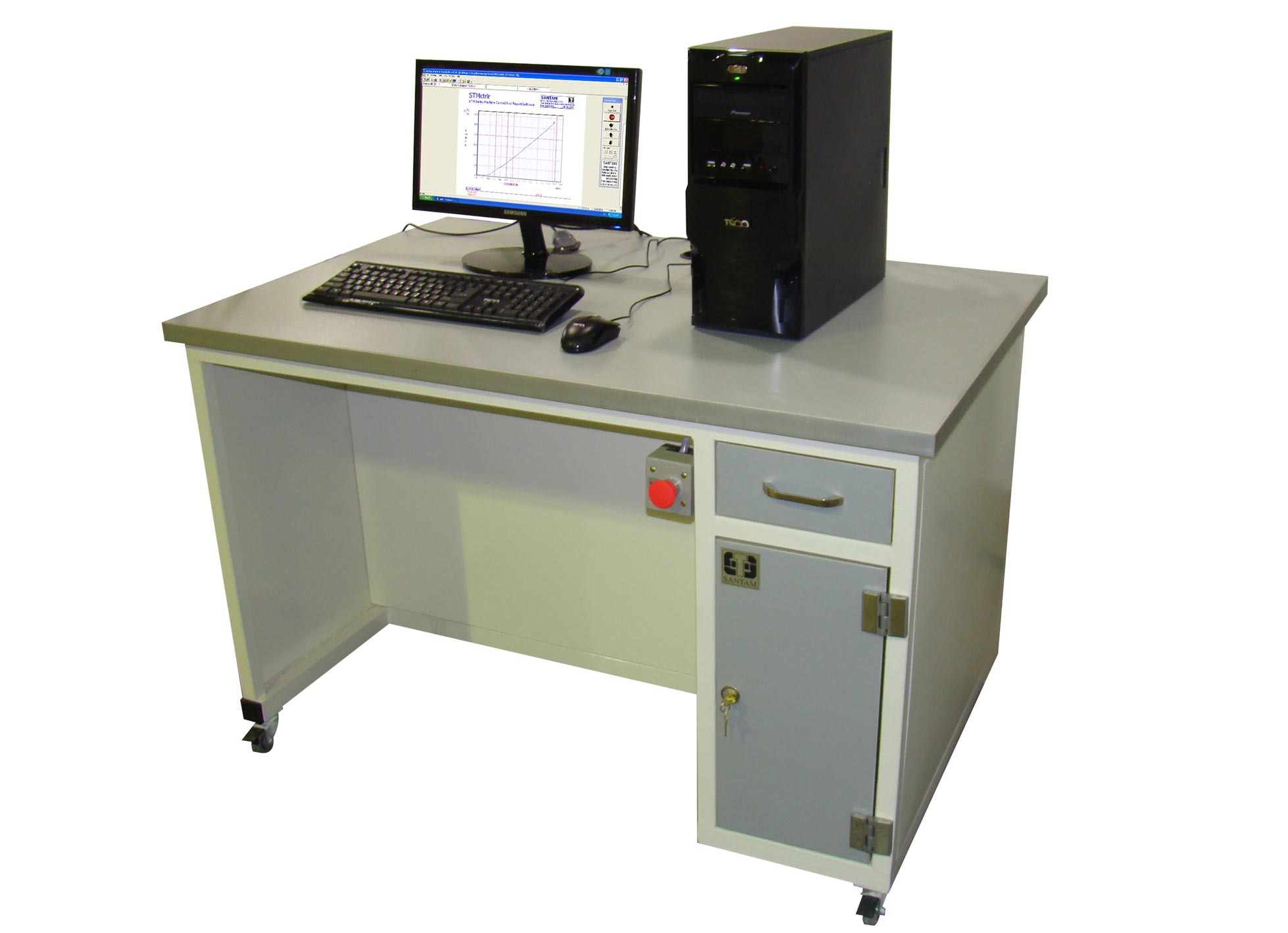

از طرف دیگر با وجود ابزارها و ضمائم مختلف فراوان به همراه نرم افزارهای مربوطه سنتام ( کاربری آسان STM Controller و پیشرفته JADOO ) ، توانایی انجام آزمونهای کشش، فشار، خمش، کمانش، اندازه گیری استیفنس و .... را مهیا می سازد. کنترل سرعت دقیق و فیدبک از خط کش الکترونیکی غیر تماسی با درجه تفکیک بالا (0.001 mm) جهت تثبیت سرعت آزمون بصورت دقیق و همچنین محدوده وسیع سرعت جک این اجازه را به اپراتور میدهد که تست مواد را مطابق استانداردهای بین‌المللی A370 ، E8M، E9،E-209 ، C39M، ASTM C1609M، ISO6892-1/2، ISO13314 و... انجام دهد.
از جمله ابزارهای کمکی دیگر استفاده از انواع اکستنسومترها با درجه تفکیک بالا می باشند که جهت سنجش بسیار دقیق کرنش از نمونه (بجای جک) میباشد. برای این منظور دستگاه میتواند از نرم افزارهای تولیدی شرکت سنتام به نام STM Controller و نرم افزار قدرتمند JADOO استفاده نماید. در صورت استفاده از نرم افزار JADOO ، دستگاه نه تنها میتواند جابجائی را از طریق اکستنسومتر متصل به نمونه بخواند بلکه میتواند در عین حال ، از اکستنسومتر برای باز خور گرفتن جهت حلقه بسته (Closed Loop) کنترلی استفاده نماید و کنترل کامل بر روی نرخ بار گزاری دقیق از نمونه را داشته باشد.
