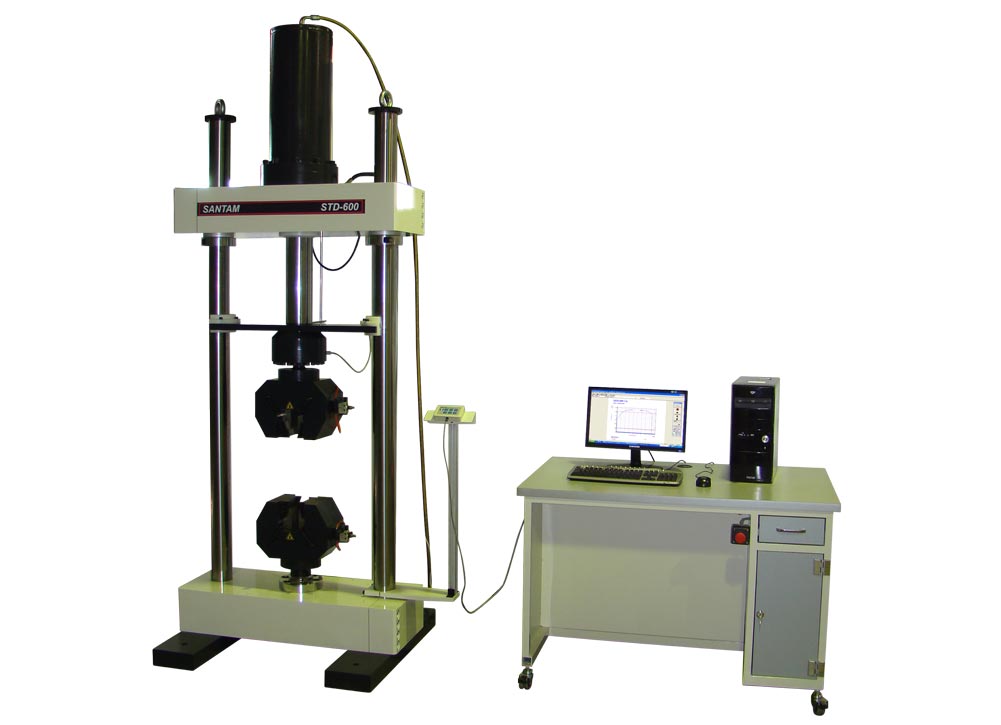

محصولات >> دستگاه تست کشش >> الکتروهیدرولیک >> STD-600 تست کشش هیدرولیک 60 تن
ویژگی ها
- مطابق با استاندارد های 13314 , 1/2-ISO6892 , ASTM A370 , E8M , E9-09 , E-209 , C39M , C1609M
- نوع عملکرد، الکترو هیدرولیک (Electro-Hydraulic Actuator - EHA)
- کنترل دقیق بر روی نرخ بارگذاری مخصوصا در سرعتهای کم (با سیستم بازخورد از آکچوئیتور، اکستنسومتر و یا لودسل)
- هزینه کم، کم سر و صدا ، استهلاک کم و مصرف برق کم (متناسب با بار اعمالی)
- استفاده از لودسل متصل به فک (به جای سنسور فشار روغن) جهت دقت بیشتر و از نوع Low Profile جهت کم کردن خطای تاثیر نیروهای جانبی
- مجهز به خط کش الکترونیکی غیر تماسی دیجیتال نصب شده برروی جک برای تمام کورس
- قابلیت نصب و تعویض انواع فک های کششی، فشاری و خمشی بروی دستگاه
- دارای نرم افزار قدرتمند با کاربری آسان با گزارشات قابل تعریف
- قابليت تعريف انواع تست با بارگذاری های مختلف (نرخ تغییر مکان، کرنش، نیرو و تنش) به صورت یک جهته افزایشی
- فریم با صلبیت (Rigidity) بالا و همچنین توانائی داشتن فاصله زیاد قرار جک
- مجهز به يونيت هيدروليک جمع و جور نصب شده داخل ميز کامپيوتر بدون نیاز به سیستم جانبی خنک کننده روغن
کاربردها
جهت تست کشش، فشار و خمش برای مواد با نیرو و ابعاد بالا و با هزینه کم. مانند تست انواع میلگرد و ورق های فولادی، تیرهای بتنی، پیچ و مهره فولادی، سیم بکسل های فولادی با طول نسبتا زیاد و... این دستگاه جهت کار برد های که نیاز به هزینه کم میباشد و ابعاد نمونه تغییرات زیادی نداشته باشد (عدم نیاز به تغییر قرار جک بصورت مداوم) و در عین حال تست های ساده کششی و فشاری (یک جهته افزایشی) مد نظر باشد، ایده آل می باشد.
بازه ی گسترده ای از مواد با این دستگاه قابل تست می باشند که بطور کلی بشرح زیر می باشند.
| - فلزات
- تسمه ها
- میلگرد ها
- آرماتورها
- پروفیلها
|
- لوله و تیوپ
- استرند
- تراورس های بتنی
- کامپوزیتها
- انواع پیچ و مهره واتصالات (Fasteners)
|
توضیحات
عملکرد این دستگاه بصورت هیدرولیک بوده و جهت کنترل بار از تکنیک کنترل توان ورودی (Electro-Hydraulic Actuator -EHA) استفاده می نماید. با بکار بردن موتور و درایور AC سروو به عنوان محرک پمپ روغن، دقت کنترل جابجایی جک (آکچوئیتور) افزایش پیدا کرده و با بهره گیری از باز خورد از سنسور جابجائی جک، انجام تست با سرعت بسیار پائین (0.01 mm/min) قابل انجام می باشد. معمولا این قابلیت در سیستم های معمولی هیدورلیک بسیار مشکل و یا دست نیافتنی میباشد. ضمن اینکه این سیستم (EHA)، دیگر نیازی به کار مداوم با توان بالا (اتلاف حرارتی زیاد) را ندارد و با کاهش کارکرد موتور، مصرف برق و استهلاک دستگاه پایین می آید و نیازی به سیستم خنک کردن روغن نیز نمی باشد. معمولا اولین مزیتی که اپراتورها حین کار با دستگاه اظهار می دارند، بی سر و صدائی غیر قابل انتظار از این سیستم هیدرولیک (EHA) می باشد.

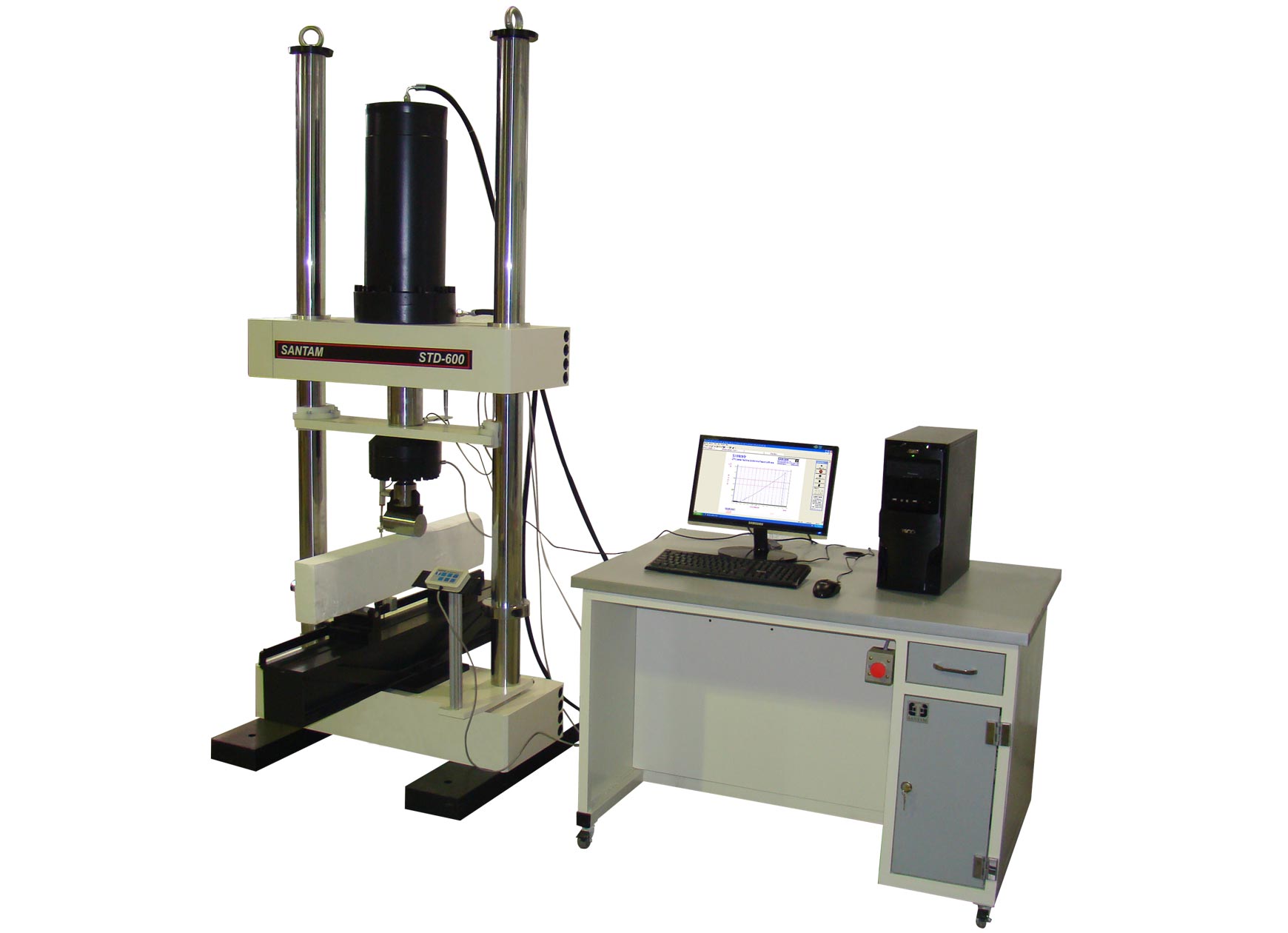

قاب دستگاه (Load Frame) طوری طراحی شده است که میتوان انواع فک ها را به آن نصب کرد و تست های مختلف کششی، فشاری و خمشی (یک جهته افزایشی) را با هزینه کم انجام داد. همچنین تغییر قرار جک بصورت دستی با جابجائی بالا، قابل دسترس می باشد که این مشخصه امکان تست نمونه ها با طول های نسبتا بالا (مانند سیم بکسل ها و یا استرند ها) را می دهد. از طرفی گیرش دستی بلوک بالائی روی میل راهنماهای دستگاه (که به کمک چند پیچ محکم میشوند)، علیرغم اینکه امکان تغییر سریع قرار جک را کم میکند ولی نیاز به سیستم هیدرولیک برای تثبیت قرار جک را از بین میبرد و استهلاک در این خصوص را ندارد. پائین بودن شاسی دستگاه، این امکان را می دهد که نصب نمونه های سنگین (مانند تراورس های بتونی) و ضمائم مربوطه راحت تر بر روی دستگاه نصب شوند.
استفاده از لودسل متصل به فک، هر گونه تغییرات نیروی رخ داده درهنگام تست را مستقیما حس کرده و عدم استفاده از اندازه گیری نیرو توسط فشار روغن خطای اصطکاک پکینگها را حذف کرده و همچنین استفاده از لودسل از نوع (Low Profile) در این دستگاه تائیر نیروهای جانبی اعمالی به لودسل را نیز به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در حین تست می گردد.
از طرف دیگر با وجود ابزارها و ضمائم مختلف فراوان به همراه نرم افزارهای مربوطه سنتام ( کاربری آسان STM Controller و پیشرفته JADOO )، توانایی انجام آزمونهای کشش، فشار، خمش، کمانش، اندازه گیری استیفنس و... را مهیا می سازد. کنترل سرعت دقیق و بازخورد از خط کش الکترونیکی غیر تماسی با درجه تفکیک بالا (0.001 mm) جهت تثبیت سرعت آزمون بصورت دقیق و همچنین محدوده وسیع سرعت جک این اجازه را به اپراتور می‌دهد که تست مواد را مطابق استانداردهای بین‌المللی A370 ، E8M، E9،E-209 ، C39M، ASTM C1609M، ISO6892-1/2، ISO13314 و... انجام دهد.

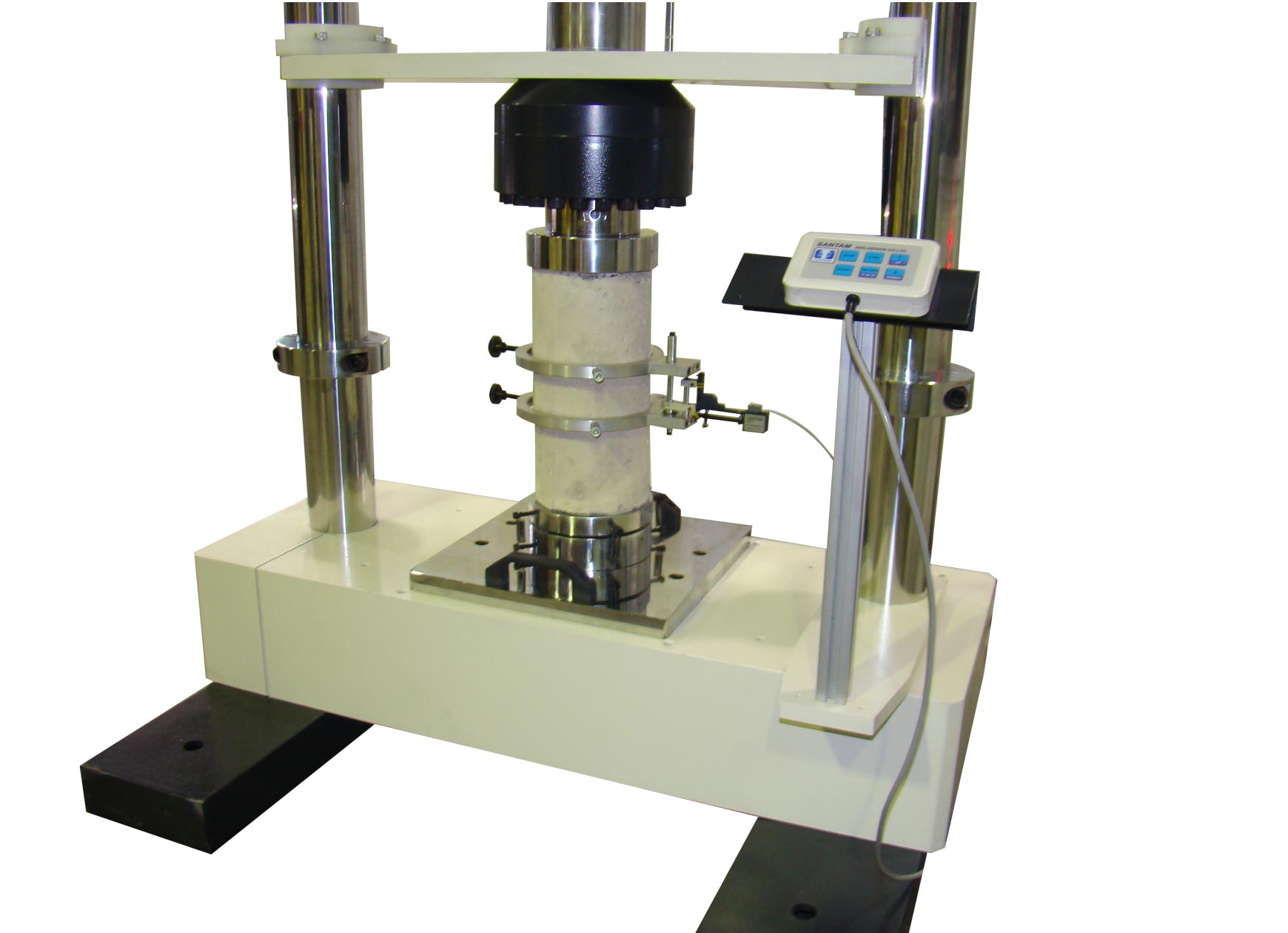

از جمله ابزارهای کمکی دیگر استفاده از انواع اکستنسومترها با درجه تفکیک بالا می باشند که جهت سنجش بسیار دقیق کرنش از نمونه (بجای جک) می باشد. برای این منظور دستگاه میتواند از نرم افزارهای تولیدی شرکت سنتام به نام STM Controller و نرم افزار قدرتمند JADOO استفاده نماید. در صورت استفاده از نرم افزار JADOO، دستگاه نه تنها میتواند جابجائی را از طریق اکستنسومتر متصل به نمونه بخواند بلکه میتواند در عین حال، از اکستنسومتر برای باز خورد گرفتن جهت حلقه بسته (Closed Loop) کنترلی استفاده نماید و کنترل کامل بر روی نرخ بارگذاری دقیق از نمونه را داشته باشد.
