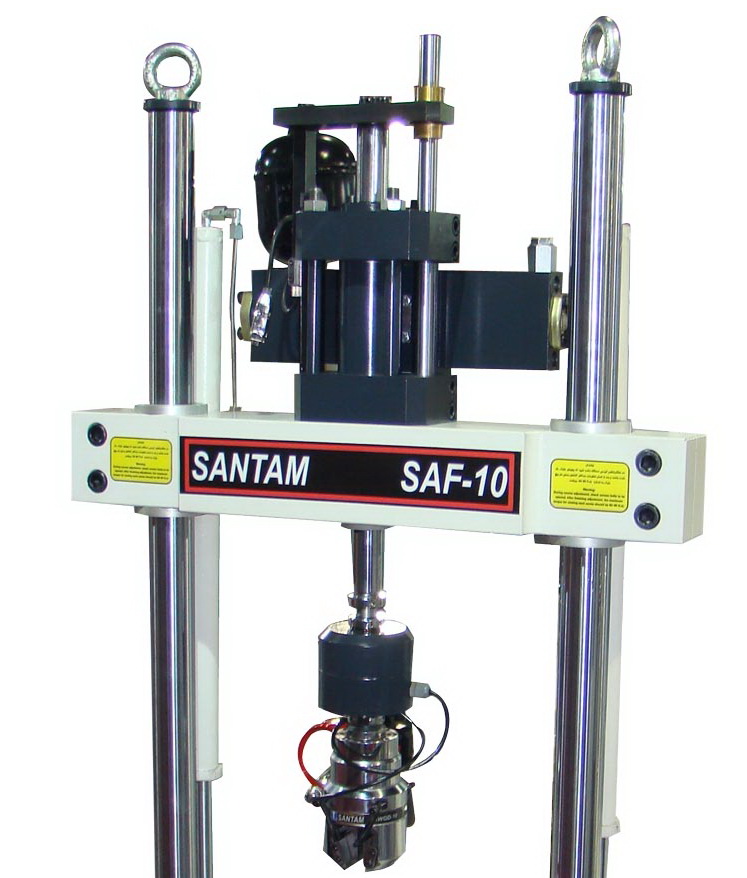

محصولات >> تست خستگی محوری >> SAF-10  تست خستگی محوری یک تن

ویژگی ها

• مطابق با استانداردهای  ASTM E1942
• عملکرد سروو هیدرولیک(Servo Hydraulic Actuator)
• دقت بالا در اعمال بارهای دینامیکی با انواع کنترل دامنه ی نیرو ثابت، جابجایی ثابت، تنش ثابت و کرنش ثابت طبق انواع شکل موجهای خستگی مانند : سینوسی، مربعی، مثلثی ، دنده اره ای و شکل دلخواه یا الگوی نقاط تصادفی
• اعمال بارهای خستگی در فرکانسهای بالا
• مجهز به سیستم کنترل PID جداگانه برای هر حالت کنترلی و اعمال دقیق شکل موج تعریف شده در نرم افزار
• استفاده از به روزترین قطعات الکترونیکی با سرعت پاسخ و نمونه برداری بالا همین طور بکارگیری بهترین شیر سرو هیدرولیک
• مجهز به اینترفیس با تکنولوژی DSP و فرکانس کاری 5KHZ و کنترل و اندازه گیری نیرو ، تغییر مکان و کرنش (Extensometer) همگی با پاسخ فرکانسی 5KHZ به صورت Close
• استفاده از لودسل دینامیک دقیق از نوع Low Profile  جهت کم کردن خطای تاثیر نیروهای جانبی
• مجهز به خط کش الکترونیکی غیر تماسی دیجیتال نصب شده بر روی جک برای تمام کورس با دقت 1µm

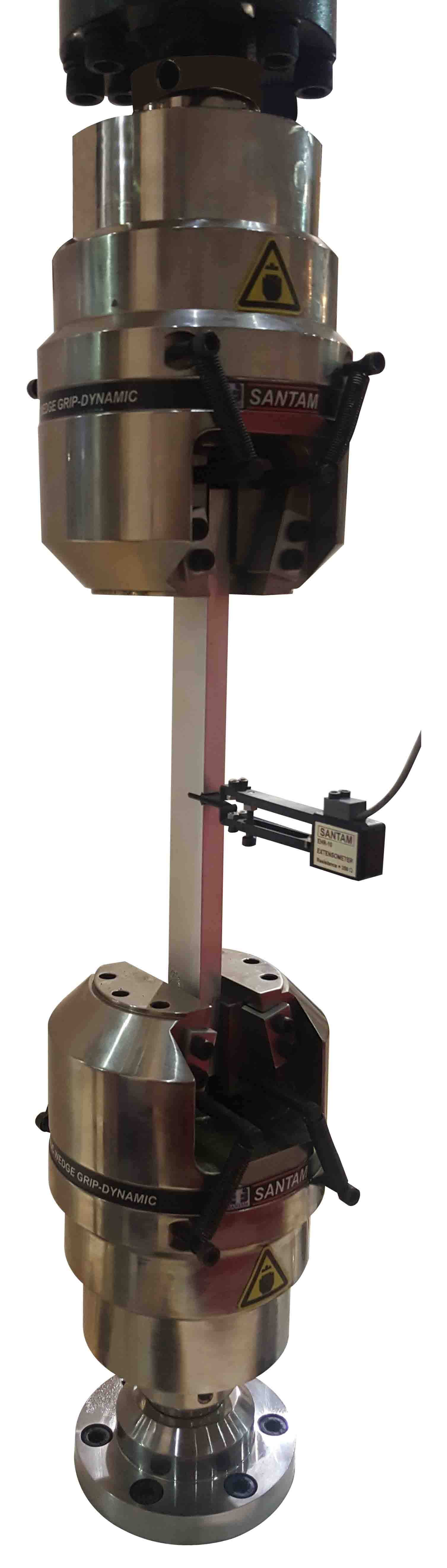

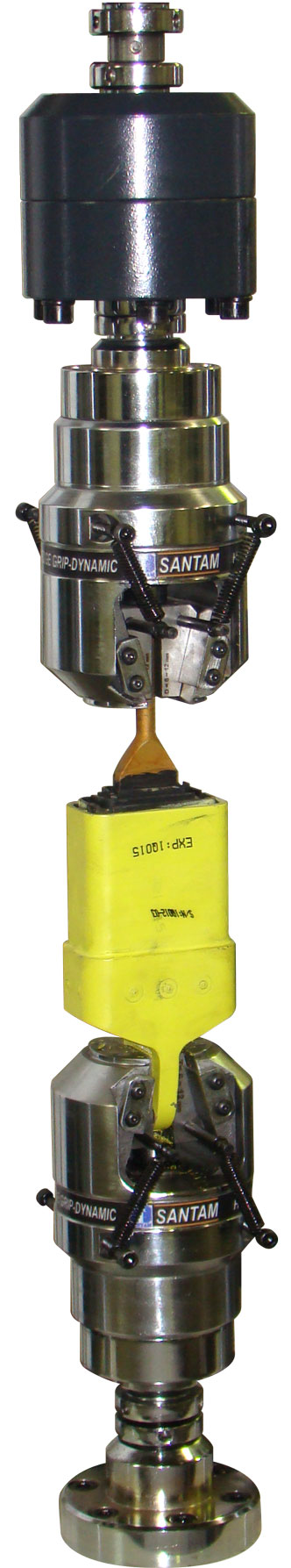

• قابلیت نصب فک های کششی، فشاری و خمشی بر روی دستگاه
• دارای نرم افزاری قدرتمند با توانایی کنترل بدون درنگ و آنی (Real Time) در انواع آزمونها و پردازش آنها
• استفاده از آب ‌بندی‌های مخصوص تست دینامیک و دمای بالا جهت Actuator و در نظر گرفتن کلیه قطعات و ابزارهای اندازه‌گیری و کنترل دستگاه جهت تست‌های طولانی‌ مدت
• مجهز به سیستم کنترل شده در گیرش نمونه های حساس یا شکننده
• مجهز به سیستم قفل کن کلمپینگ و بالابر هیدرولیک کراس هد
• توانایی انجام انواع تست های استاتیکی با قابلیت تنظیم کورس
• سیستم خنک کاری مناسب جهت افزایش عمر روغن
• دارای سیستم جبران ساز خطاهای ناشی از استیفنس (Stiffness) دستگاه و نیروهای اینرسی وارد شده


کاربردها

این دستگاه در زمینه های گوناگون تحقیقاتی و کنترل کیفی جهت آزمونهای خستگی، دوام، عملکرد و تعیین عمر قطعات کاربرد گسترده دارد که می توان موارد زیر را نام برد.

دستگاه‌های تست خستگی محوری مدل SAF امکان انجام تست خستگی و دوام و تعیین عمر بر روی نمونه‌های مختلف و مطابق با استانداردها و دستورالعمل‌های متفاوت از جمله ISO 14242 , ASTM E1942 و ...  جهت اعمال بارهای دینامیکی با الگوهای سینوسی، مثلثی، مربعی با قابلیت تعیین شیب، دندانه اره‌ای و تصادفی (Random) با گرفتن الگوی شکل موج مربوطه (Pattern) در محدوده‌ای از نیرو، تغییرمکان، تنش یا کرنش تعریف شده تا فرکانس 100 هرتز را فراهم می‌کنند. استفاده از جدیدترین سخت‌افزارهای الکترونیکی با سرعت پاسخ و داده‌ برداری بالا، بهترین سنسورها و ترانسدیوسرها و دقیق‌ترین شیرهای سروو و استفاده از کنترلر مجزا جهت کنترل بدون درنگ (Real Time) سیستم و نرم‌افزار قدرتمند با الگوریتم‌های بهینه‌شده کنترلی و پردازش داده برای هر حالت کنترلی و طراحی سیستم هیدرولیکی و مکانیکی خاص جهت تست‌های طولانی‌مدت، دستگاه‌های سری SAF را قادر می‌سازد تا بتوان متنوع‌ترین و واقعی‌ترین شرایط را برای تست خستگی قطعات مختلف شبیه‌ سازی و بصورت عملی انجام داد.
عملکرد و مکانيزم اين نوع دستگاه ها با استفاده از شيرهاي سروو (Hydraulic Servo Valve) می باشد و از سیستم سخت افزاری با تکنولوژی DSP با فرکانس بالا استفاده شده است. پاسخ فرکانسی و نمونه برداری و کنترل سيستم در اين دستگاه بسيار بالا بوده به گونه ای که دستگاه در هر 200 میکرو ثانیه از ابزارهای اندازه گیری نمونه برداری (فیدبک) و کنترل دستگاه را بصورت سیستم حلقه بسته با توجه به کنترل PID انجام میدهد .ضمنا دستگاه نام برده علاوه بر تست های خستگی مرسوم، تست های ترک (ایجاد و رشد ترک) را انجام میدهد.
دستگاه دارای نرم افزار کامپيوتری خاص و پیشرفته ( ارتباط Intranet از طریق پورت Lan با سخت افزار دستگاه ) با قابليت اعمال بارهای پريوديک با دامنه و فرکانس مشخص و شکل موج های مختلف، اعمال نويز، آفست ،تعداد سیکل اعمالی و تعیین سیکلهای ذخیره سازی بوده همچنین قابلیت تغییر همه  پارامترهای تست بصورت آنلاین حین تست وجود دارد و کلیه خروجی های مورد نیاز را گزارش می دهد.
در خصوص سیستم خنک کاری(Cooling) ، دستگاه مجهز به سيستم اينترکولر آبي با مبدل حرارتی صفحه ای جدید بوده که  با راندمان بالا جهت دفع حرارت روغن استفاده میشود.

 دانلود کاتالوگ (SAF دستگاه های خستگی سری)
