محصولات >> تست ضربه >> تست ضربه پاندولی >> SIT-20E دستگاه تست ضربه به ظرفیت 20 ژول، دارای نمايشگر LCD دیجیتال پیشرفته

ویژگی ها

• طراحی مطابق با استانداردهای  ASTM-D6110,ASTM-D256, ISO-179/180, ISIRI 6981  در روش های تست شامل شارپی ،آیزود و ضربه کششی مطابق استاندارد  13802،ISO 8256
• قابلیت ارائه انواع پاندول در ظرفیت های مختلف، مطابق استاندارد های مربوطه و نصب آسان
• طراحی دقیق پاندول بر مبنای مرکز ضربه (Center Of Percussion) با تحلیل توسط نرم افزار CAD-CAE
• قابلیت کالیبراسیون و محاسبه اصطکاک دستگاه در 11 بار نیم سیکل رفت و برگشت پاندول و نیم سیکل رفت به صورت نرم افزاری
• قابلیت ارتباط با PC از طریق پورت سریال RS-232 جهت ارسال اطلاعات به کامپیوتر
• دارای اتصالات مکانیکی با اصطکاک  بسیار کم
• سیستم بالابر پاندول و سیستم رهایش پاندول  به صورت دستی
• مجهز به سیستم ترمز به صورت مکانیکی و حفاظ از جنس پلکسی گلاس
• دارای سیستم اندازه گیری دقیق زاویه به صورت دیجیتال

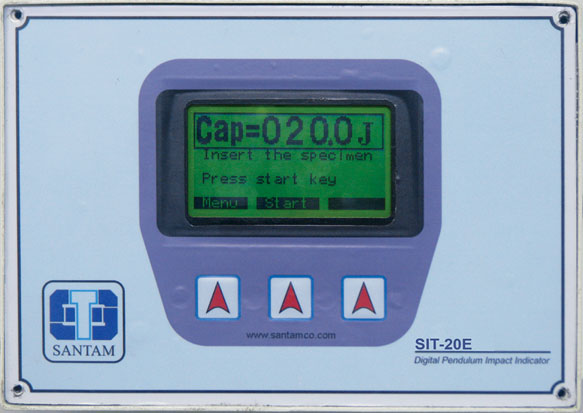

• نمایشگر از نوع دیجیتال LCD
• تعمیر و نگهداری آسان


کاربرد

این دستگاه جهت اندازه گیری استحکام ضربه ی مواد در برابر بارهای ناگهانی بکار میرود و همینطور در صنایع پلاستیک کاربرد بسيار ويژه ای داراست. دستگاه ضربه پاندولی سری SIT-20E برای تعیین مقاومت به ضربه نمونه‌های استاندارد پلاستیک ترد به کار می‌رود و تست ضربه معیار مناسبی برای تعیین و طبقه‌بندی تمايل پلاستیک‌های مختلف برای رفتار ترد می‌باشد. همچنین در زمینه های گوناگون مانند تحقیق و توسعه، کنترل کیفی و ... نیز کاربرد گسترده داشته که می توان موارد زیر را نام برد.

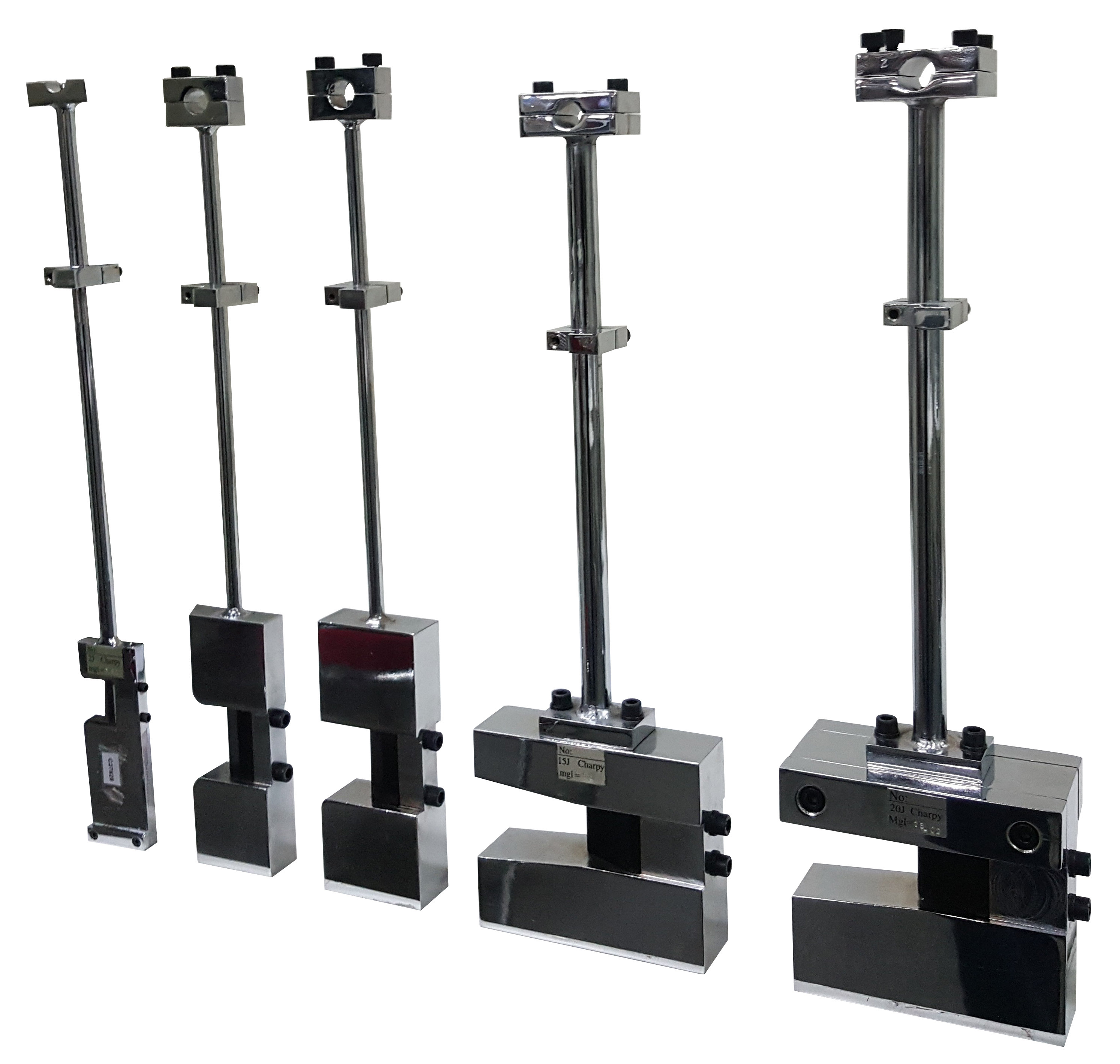

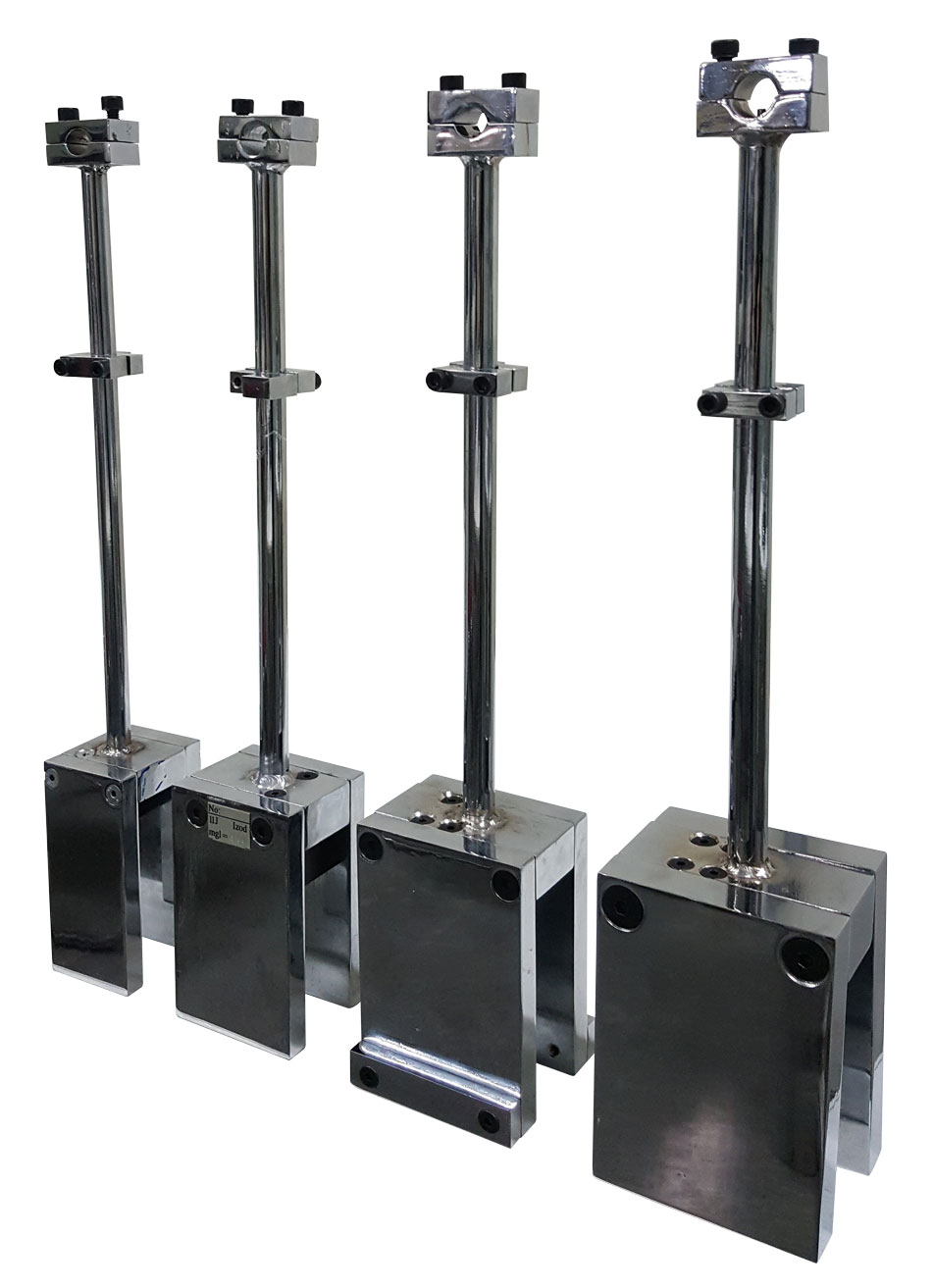

توضیحات بر اساس استاندارد، در این دستگاه پاندولی با انرژی مشخص (جرم، ارتفاع رهایش و هندسه آن) رها می‌شود تا به نمونه ضربه بزند و منجر به شکستن آن شود. پس از شکست، پاندول تا ارتفاع مشخصی بالا می‌رود و اين اختلاف ارتفاع، کميت اصلی اندازه گيری شده در آزمون ضربه است که همانا انرژی جذب شده در شکست می باشد و انرژی معادلش بر حسب ژول روی پانل دستگاه نشان داده می‌شود. این دستگاه دارای نمایشگر خروجی دیجیتال بوده و همچنین مجهز به ابزار دستی برای رها‌سازی پاندول می باشد. کاربری دستگاه بسیار ساده بوده و کاربر می‌تواند انرژی ضربه را به سادگی خوانده و گزارش نماید. سندان‌های شارپی و ایزود را می‌توان برای انجام تست ضربه به روش‌های مذکور بر روی دستگاه نصب نمود. درضمن، طراحی بر اساس نصب پاندول‌هایی با ظرفیت‌های مختلف می باشد (مانند: پاندول شارپی مطابق استاندارد  ASTM-D6110دارای انرژی های مختلف 1J،2J ،5J ،7.5 J ، 15J، 20J - پاندول آیزود مطابق استاندارد ASTM-D256 با انرژی های 1J ، 2.71J ، 5.5 J ،7.5J ،11J ، 15J ، 21.7J - پاندول شارپی مطابق استاندارد ISO-179 دارای انرژی های  2J ،5J ،  15J - پاندول ضربه ی کششی مطابق استاندارد 13802، ISO 8256 دارای انرژی های  2 J،4 J ، 7.5 J،15 J) که به کاربر این امکان را می‌دهد تا آزمایش را با ظرفیت‌های مورد نظر خود به انجام برساند. پاندول‌ها بر اساس حداقل فاصله بین مرکز ضربه پاندول و خط ضربه طراحی شده‌اند. این ویژگی دینامیکی در زمان ضربه تمامی نیروهای جانبی را در یاتاقان‌ها حذف کرده و همه انرژی پاندول به نمونه منتقل می‌شود. با استفاده از گزینه CALIBRATION    SELF در منوی پنل، بدون قرار دادن نمونه در دستگاه و  پس از رها کردن پاندول و انجام 11 بار نوسان نیم سیکل، ویژگی‌های زیر به صورت خودکار تعیین خواهند شد:

•  زاویه دقیق رها‌یش
•  سرعت واقعی برخورد
•  تلفات اصطکاکی (بر اساس 1 و 11 نیم سیکل)
• انرژی واقعی پاندول (با استفاده از انرژی پاندول در 90 درجه ‘mgl’ که بر روی هر پاندول نشان داده شده است)
