محصولات >> تست ضربه >> SIT-50 تست ضربه 50 ژول

ویژگی ها

• طراحی مطابق با استانداردهای  ASTM-D6110, ASTM-D256, ISO-9854, ISIRI 12828  DIN 50115,در روش های تست شامل شارپی و آیزود
• کاملا تحقیقاتی و قابلیت انجام و پیاده سازی طبق استاندارد های مختلف (با زاویه رهایش، سرعت برخورد و پاندول های مختلف)
• قابلیت ارائه انواع پاندول در ظرفیت های مختلف، مطابق استاندارد های مربوطه و نصب آسان
• طراحی دقیق پاندول بر مبنای مرکز ضربه (Center Of Percussion) با تحلیل توسط نرم افزار CAD-CAE
• قابلیت کالیبراسیون و محاسبه اصطکاک دستگاه در 11 بار نیم سیکل رفت و برگشت پاندول و نیم سیکل رفت به صورت نرم افزاری و محاسبه اتوماتیک انرژی واقعی پاندول
• گزارش کامل تست شامل انرژی ضربه، زاویه رهایش و زاویه بالا آمدن پاندول، سرعت برخورد، مرکز ضربه پاندول، انرژی بر سطح  مقطع و تلفات اصطکاکی
• قابلیت ارتباط با PC از طریق پورت سریال RS-232 جهت ارسال اطلاعات به کامپیوتر
• دارای اتصالات مکانیکی با اصطکاک  بسیار کم
• سیستم بالابر پاندول و سیستم رهایش پاندول  به صورت دستی
• مجهز به حفاظ از جنس پلکسی گلاس و قابل نصب بر روی میز
• دارای سیستم اندازه گیری دقیق زاویه به صورت دیجیتال

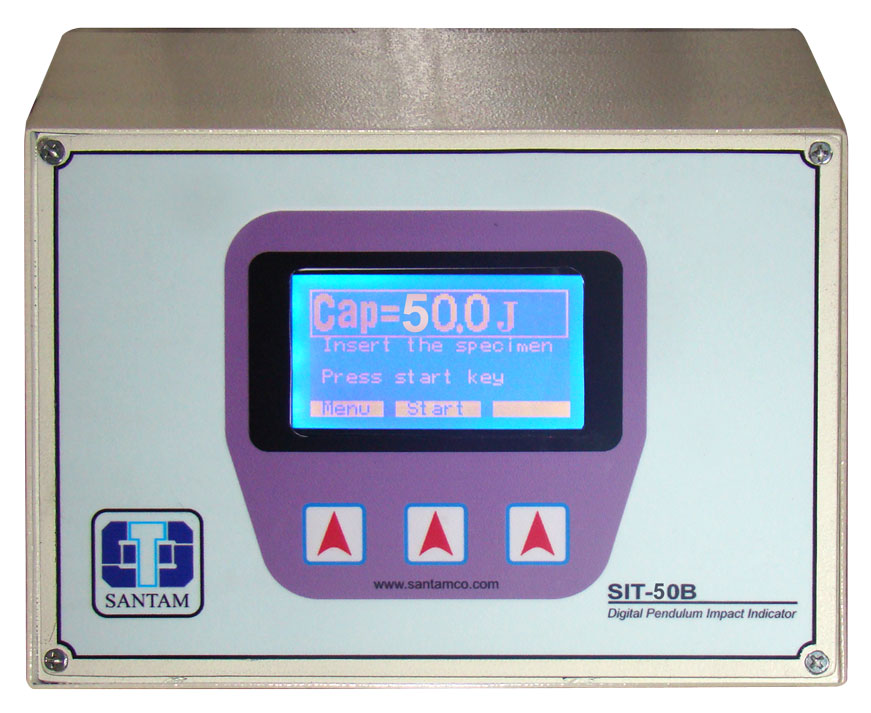

• نمایشگر از نوع دیجیتال LCD
• تعمیر و نگهداری آسان

کاربرد

 این دستگاه جهت اندازه گیری استحکام مواد در برابر بارهای ناگهانی بکار میرود و همینطور در صنایع پلاستیک کاربرد بسيار ويژه ای داراست. دستگاه ضربه پاندولی سری SIT-50 برای تعیین مقاومت به ضربه نمونه‌های استاندارد پلاستیک ترد به کار می‌رود و تست ضربه معیار مناسبی برای تعیین و طبقه‌بندی تمايل پلاستیک‌های مختلف برای رفتار ترد می‌باشد. همچنین در زمینه های گوناگون مانند تحقیق و توسعه ، کنترل کیفی و ... نیز کاربرد گسترده داشته که می توان موارد زیر را نام برد.

 بر اساس استاندارد، در این دستگاه پاندولی با انرژی مشخص (جرم، ارتفاع رهایش و هندسه آن) رها می‌شود تا به نمونه ضربه بزند و منجر به شکستن آن شود. پس از شکست، پاندول تا ارتفاع مشخصی بالا می‌رود و اين اختلاف ارتفاع، کميت اصلی اندازه گيری شده در آزمون ضربه است که همانا انرژی جذب شده در شکست می باشد و انرژی معادلش بر حسب ژول روی پانل دستگاه نشان داده می‌شود.این دستگاه دارای قابلیت تنظیم زاویه رهایش پاندول در زاویه های 100, 110, 120, 130, 140, 150 درجه بوده که با توجه به محاسبات استاندارد با تغییر زاویه رهایش، تغییر در انرژی واقعی پاندول و سرعت برخورد قابل انجام می باشد همچنین دستگاه دارای نمایشگر خروجی دیجیتال بوده و مجهز به ابزار دستی برای رها‌سازی پاندول می باشد.

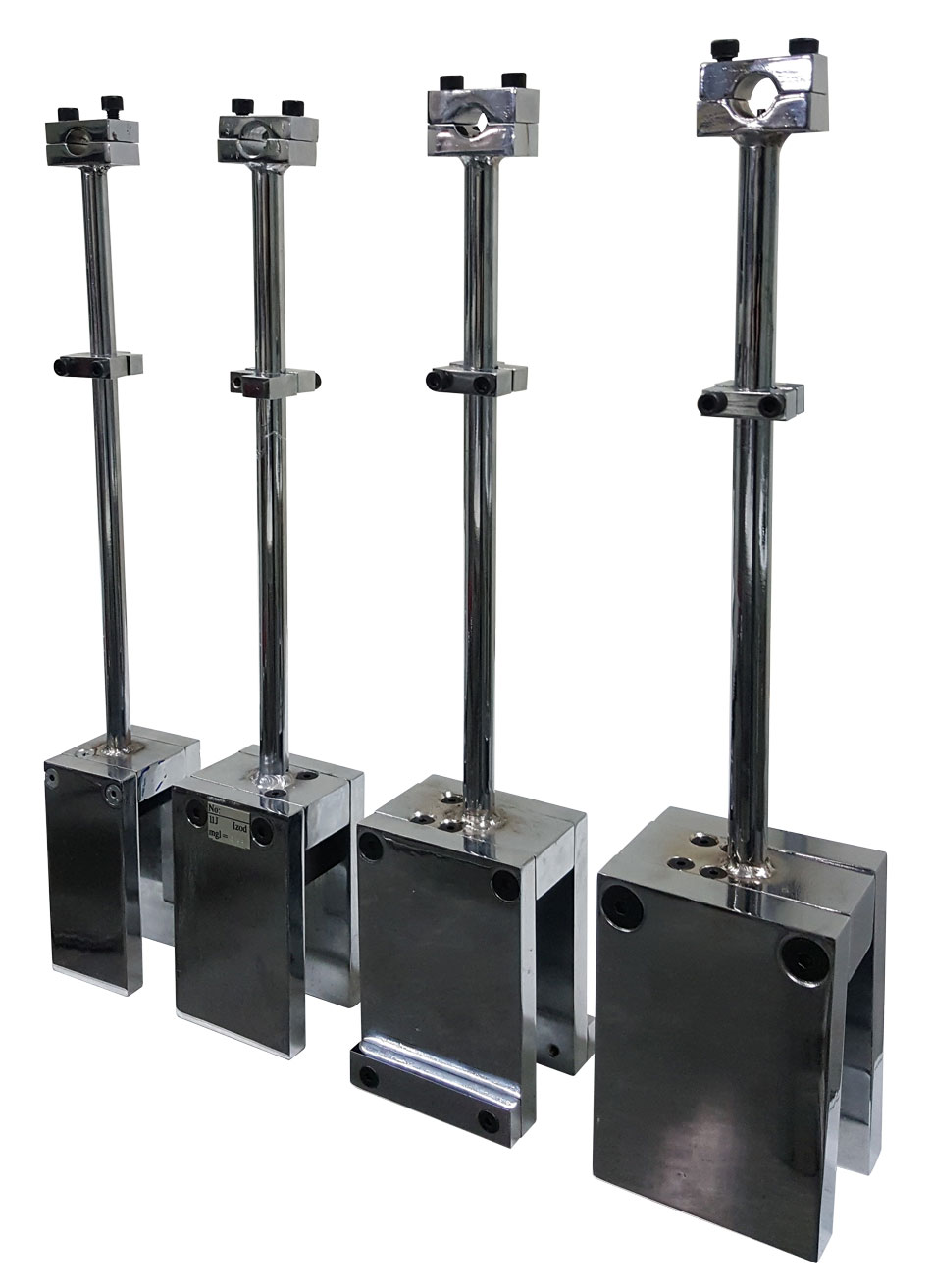

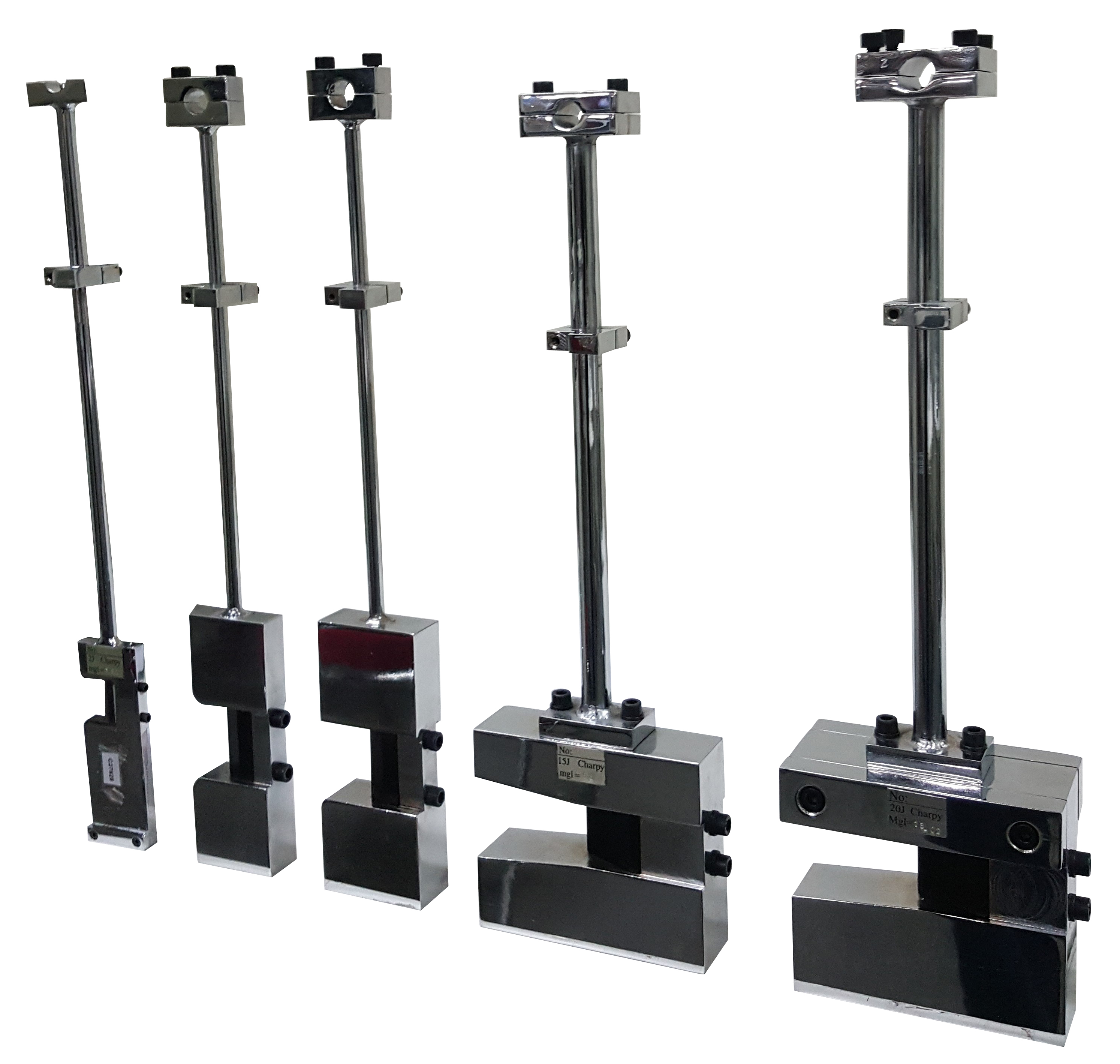

کاربری دستگاه بسیار ساده بوده و کاربر می‌تواند انرژی ضربه را به سادگی خوانده و گزارش نماید. سندان‌های شارپی و آیزود را می‌توان برای انجام تست ضربه به روش‌های مذکور بر روی دستگاه نصب نمود. درضمن، طراحی بر اساس نصب پاندول‌هایی با ظرفیت‌های مختلف می باشد که البته ملاک محاسبه ظرفیت های ذکر شده در زاویه 120 درجه می باشد مانند پاندول شارپی مطابق استاندارد ASTM-D6110 دارای انرژی های مختلف  4J ،15 J ،20J- پاندول آیزود مطابق استاندارد ASTM-D256 با انرژی های 5.5J ،11J ،21.7J - پاندول شارپی مطابق استاندارد ISO-9854, ISIRI 12828 دارای انرژی های  15J،50J - پاندول شارپی مطابق استاندارد  DIN 50115دارای انرژی های 4J ، 20J، 50J که به کاربر این امکان را می‌دهد تا آزمایش را با ظرفیت‌های مورد نظر خود به انجام برساند.

پاندول‌ها بر اساس حداقل فاصله بین مرکز ضربه پاندول و خط ضربه طراحی شده‌اند. این ویژگی دینامیکی در زمان ضربه تمامی نیروهای جانبی را در یاتاقان‌ها حذف کرده و همه انرژی پاندول به نمونه منتقل می‌شود. با استفاده از گزینه CALIBRATION SELF در منوی پنل ، بدون قرار دادن نمونه در دستگاه و  پس از رها کردن پاندول و انجام 11 بار نوسان نیم سیکل، ویژگی‌های زیر به صورت خودکار تعیین خواهند شد:

• زاویه دقیق رها‌یش
• سرعت واقعی برخورد
• تلفات اصطکاکی (بر اساس 1 و 11 نیم سیکل)
• انرژی واقعی پاندول (با استفاده از انرژی در 90 درجه پاندول (mgl) که بر روی هر پاندول نشان داده شده است)
