ویژگی‌ها

• طراحی مطابق با استانداردهای ASTM-E 23, ISO148, EN 10045-2
• طراحی دقیق پاندول بر مبنای مرکز ضربه (Center Of Percussion) با تحلیل توسط نرم افزار CAD-CAE
• قابلیت کالیبراسیون و محاسبه اصطکاک دستگاه در 11 بار نیم سیکل رفت و برگشت پاندول و نیم سیکل رفت به صورت نرم افزاری
• قابلیت ارتباط با PC از طریق پورت سریال RS-232 جهت ارسال اطلاعات به کامپیوتر
• دارای اتصالات مکانیکی با اصطکاک بسیار کم
• سیستم بالابر پاندول و سیستم رهایش پاندول  به صورت دستی

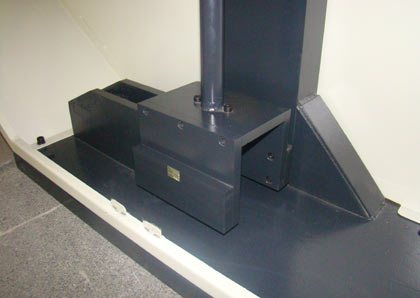

• مجهز به انبر مخصوص جهت استقرار دقیق نمونه آزمایش ISC40
• جهت ایمنی حفاظ از جنس پلکسی گلاس
• دارای سیستم اندازه گیری دقیق زاویه با انکودر

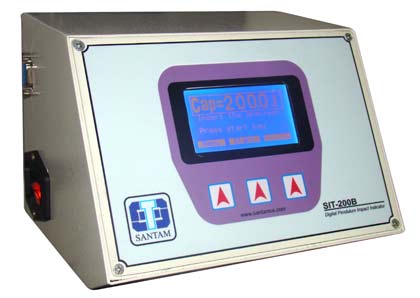

• نمایشگر از نوع دیجیتال LCD
• تعمیر و نگهداری آسان
• الزام نصب روی فونداسیون

کاربرد

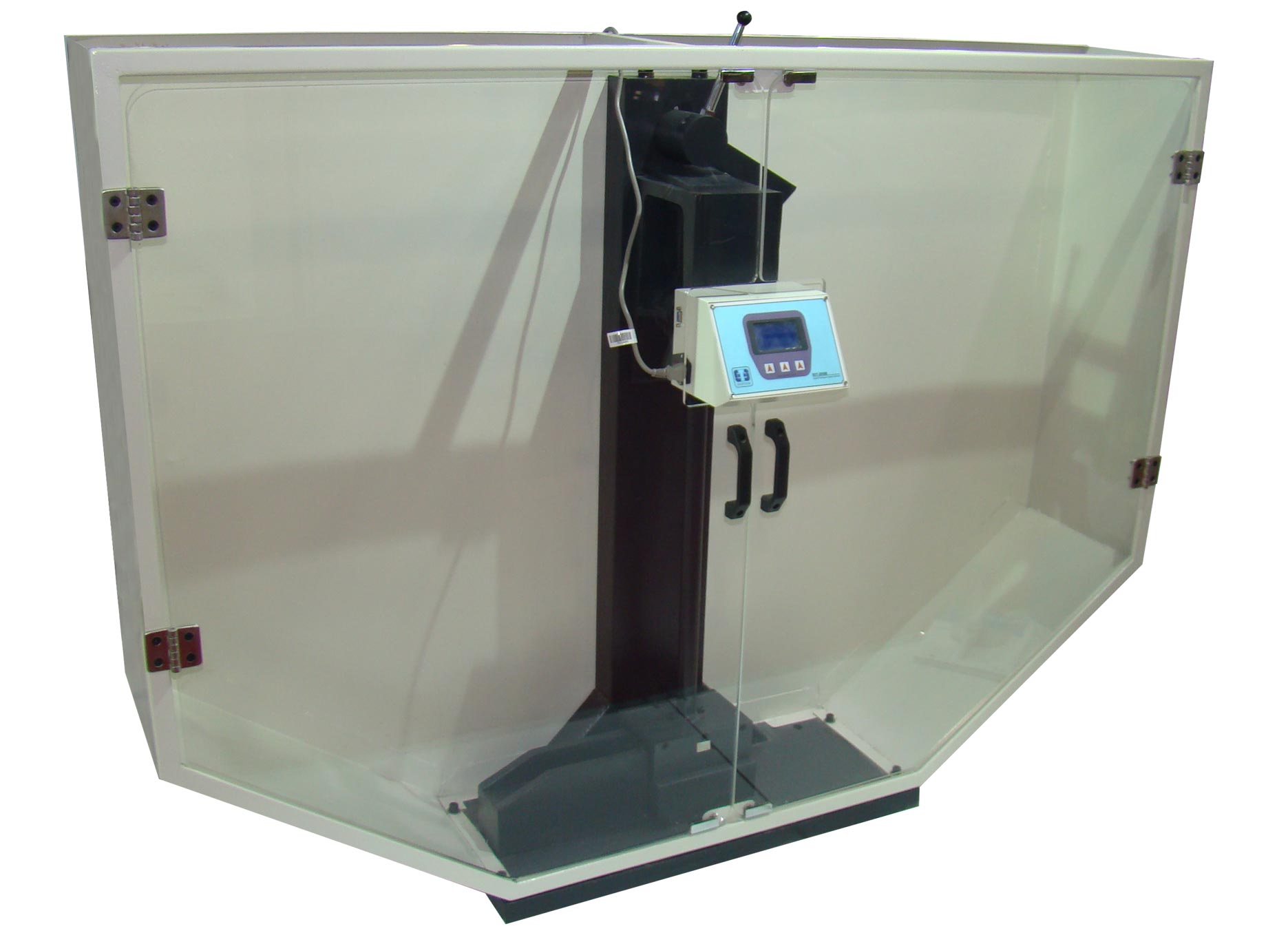

دستگاه تست ضربه پاندولی سری SIT-200 برای تعیین مقاومت به ضربه نمونه‌های استاندارد فلزی  با قیمت ارزان طراحی شده است . موادی که تحت آزمون کشش يا پيچش در آهنگ های کند کرنش، خواص مشابهی دارند، زمانی که تحت آزمون ضربه با شيار قرار دارند، تمايلشان در برابر شکست ترد به وضوح تغيير می کند. رفتار مواد در برابر بار لحظه‌ای (ضربه) ممکن است در مقایسه با بار استاتیکی مشابه (کشش) بسیار متفاوت باشد. در واقع اين نوع آزمون، تفاوت هايی را بين مواد مشخص می کند که در آزمون کشش قابل مشاهده نيست. اين آزمون زمانی معنا پيدا می کند که در يک دامنه دمايی انجام شود، تا دمايی که در آن انتقال نرمی به تردی رخ می دهد، تعيين شود و تاثیر دما در شکست مشخص گردد. تست ضربه معیار مناسبی برای تعیین و طبقه‌بندی تمايل مواد مختلف و به خصوص فلزات برای رفتار ترد بوده و معیار مناسبی برای تعیین و طبقه‌بندی رفتار شکست فلزات می‌باشد. دستگاه مذکور همچنین در زمینه های گوناگون مانند آموزشی، تحقیق و توسعه، کنترل کیفی و .... نیز کاربرد گسترده داشته که می توان موارد زیر را نام برد.

توضیحات

بر اساس استاندارد، پاندولی با انرژی مشخص (جرم، ارتفاع و هندسه) رها شده تا به نمونه برخورد کرده و منجر به شکستن آن شود. پس از شکست، پاندول تا ارتفاع مشخصی بالا می‌رود اين اختلاف ارتفاع، کميت اصلی اندازه‌گيری شده در آزمون ضربه است که همانا انرژی جذب شده در شکست می باشد که انرژی معادلش بر حسب ژول روی نمايشگر دستگاه نشان داده می‌شود. دستگاه تست ضربه SIT-200 دارای نمایشگر LCD و ابزار دستی جهت رها کردن پاندول است. کار کردن با دستگاه بسیار ساده است. کاربر می‌تواند به سادگی تست را انجام داده و انرژی ضربه را قرائت نماید. پاندول‌ بر اساس حداقل فاصله بین مرکز ضربه پاندول و خط ضربه طراحی شده‌اند. این ویژگی دینامیکی در زمان ضربه تمامی نیروهای جانبی را در یاتاقان‌ها حذف کرده و همه انرژی پاندول به نمونه منتقل می‌شود. با استفاده از گزینه CALIBRATION SELF در منوی پنل، بدون قرار دادن نمونه در دستگاه و پس از رها کردن پاندول و انجام 11 بار نوسان نیم سیکل، ویژگی‌های زیر به صورت خودکار تعیین خواهند شد:

•   زاویه دقیق رها‌یش
•   سرعت واقعی برخورد
•   تلفات اصطکاکی (بر اساس 1 و 11 نیم سیکل)
•   انرژی واقعی پاندول (با استفاده از انرژی پاندول در 90 درجه ( mgl ) که بر روی هر پاندول نشان داده شده است)
