ویژگی ها
- طراحی مطابق با استانداردهای ASTM-D143 ,DIN EN ISO 148-2, DIN 52189
- جهت تست چوب و فراوده های چوبی

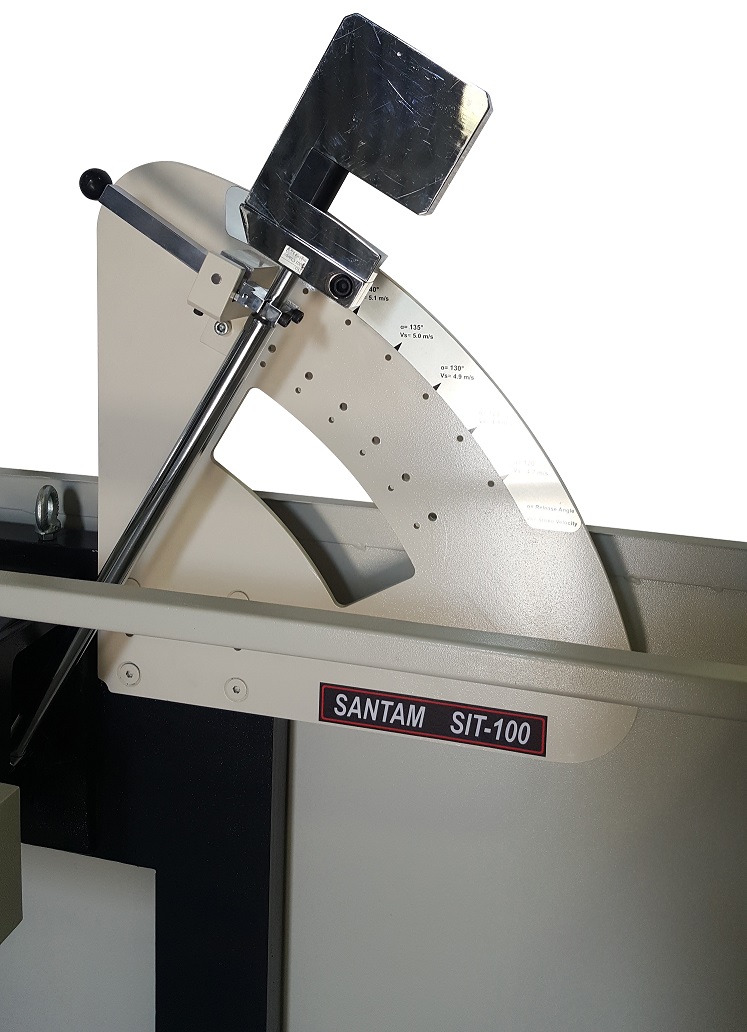

- طراحی دقیق پاندول بر مبنای مرکز ضربه (Center Of Percussion) با تحلیل توسط نرم افزار CAD-CAE
- قابلیت کالیبراسیون و محاسبه اصطکاک دستگاه در 11 بار نیم سیکل رفت و برگشت پاندول و نیم سیکل رفت به صورت نرم افزاری
- قابلیت ارتباط با PC از طریق پورت سریال RS-232 جهت ارسال اطلاعات به کامپیوتر

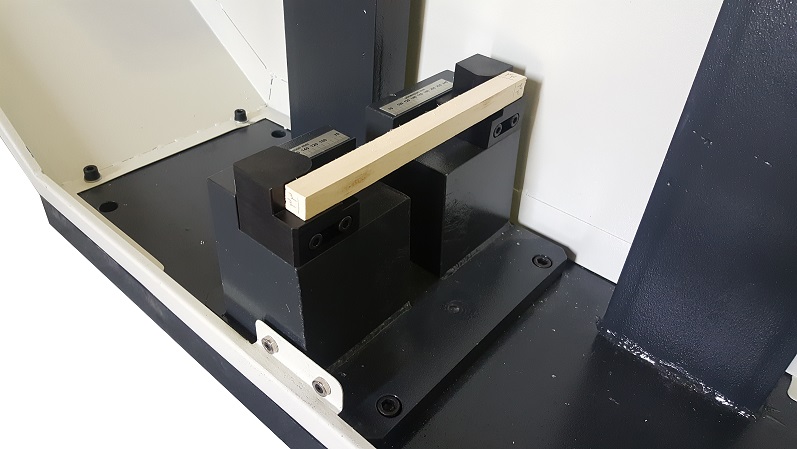

- با قابلیت ریگلاژسندان جهت استقرار نمونه های شارپی با طول 120 mm الی mm 240
- دارای اتصالات مکانیکی با اصطکاک بسیار کم
- سیستم بالابر پاندول و سیستم رهایش پاندول به صورت دستی
- مجهز به حفاظ از جنس پلکسی گلاس
- دارای سیستم اندازه گیری دقیق زاویه با انکودر
- نمایشگر از نوع دیجیتال LCD
- تعمیر و نگهداری آسان
- الزام نصب روی فونداسیون
کاربرد
|

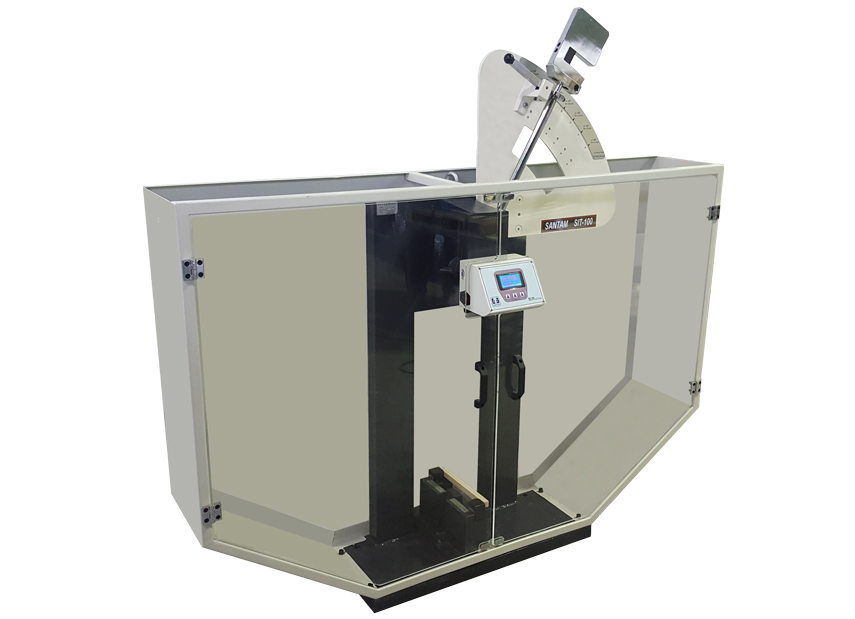

دستگاه تست ضربه پاندولی سری SIT-100 برای تعیین مقاومت به ضربه نمونه‌های چوبی با قیمت ارزان طراحی شده است و بررسی رفتار چوب در برابر بارلحظه‌ای (ضربه) برای بسیاری از محصولات چوبی و صنایع مربوطه دارای اهمیت ویژه ای می باشد.
|
توضیحات
بر اساس استاندارد، پاندولی با انرژی مشخص (جرم، ارتفاع و هندسه) رها شده تا به نمونه چوبی برخورد کرده و منجر به شکستن آن شود. پس از شکست، پاندول تا ارتفاع مشخصی بالا می‌رود اين اختلاف ارتفاع، کميت اصلی اندازه‌گيری شده در آزمون ضربه است که همانا انرژی جذب شده در شکست می باشد که انرژی معادلش بر حسب ژول روی نمايشگر LCD دستگاه نشان داده می‌شود (لازم بذکر است انرژی 100 ژول مربوط به حداکثر زاویه ی رهایش می باشد). دستگاه تست ضربه SIT-100 دارای امکان تنظیم زاویه رهایش بر روی120, 150 درجه و همچنین ابزار دستی مناسب جهت رها کردن ایمن پاندول می باشد(لازم بذکر است انرژی 100 ژول مربوط به حداکثر زاویه ی رهایش دستگاه می باشد).
کاربر می‌تواند به سادگی نمونه را با توجه به اعمال تنظیمات بر روی LCD تست کرده و انرژی ضربه را قرائت نماید. پاندول بر اساس حداقل فاصله بین مرکز ضربه پاندول و خط ضربه طراحی شده‌اند. این ویژگی دینامیکی در زمان ضربه تمامی نیروهای جانبی را در یاتاقان‌ها حذف کرده و همه انرژی پاندول به نمونه منتقل می‌شود. با استفاده از گزینه CALIBRATION SELF در منوی پنل، بدون قرار دادن نمونه در دستگاه و پس از رها کردن پاندول و انجام 11 بار نوسان نیم سیکل، ویژگی‌های زیر به صورت خودکار تعیین خواهند شد:
- زاویه دقیق رهایش
- سرعت واقعی برخورد
- تلفات اصطکاکی (بر اساس 1 و 11 نیم سیکل)
- انرژی واقعی پاندول (با استفاده از انرژی پاندول در 90 درجه ( mgl ) که بر روی هر پاندول نشان داده شده است)
