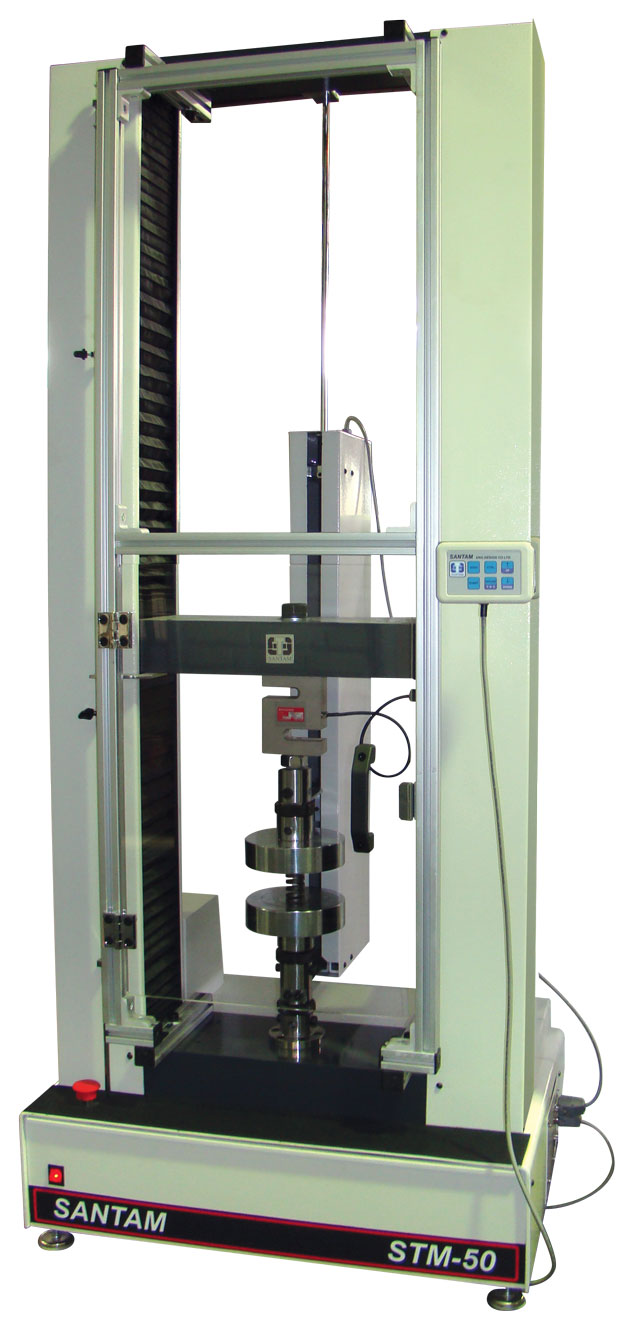

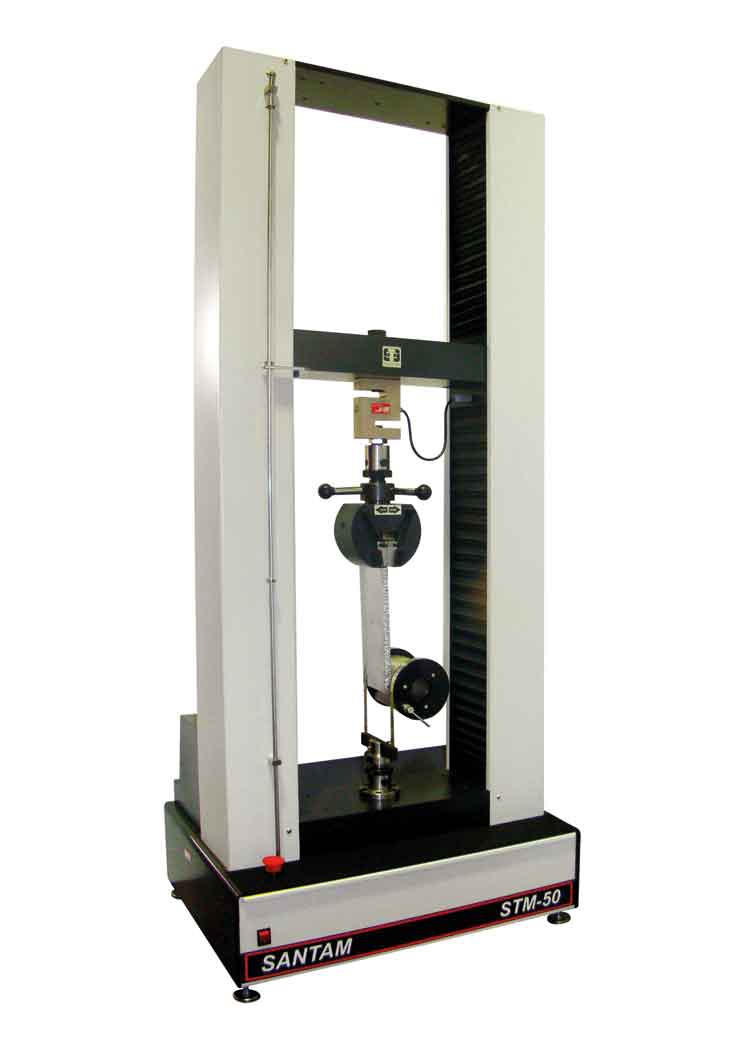

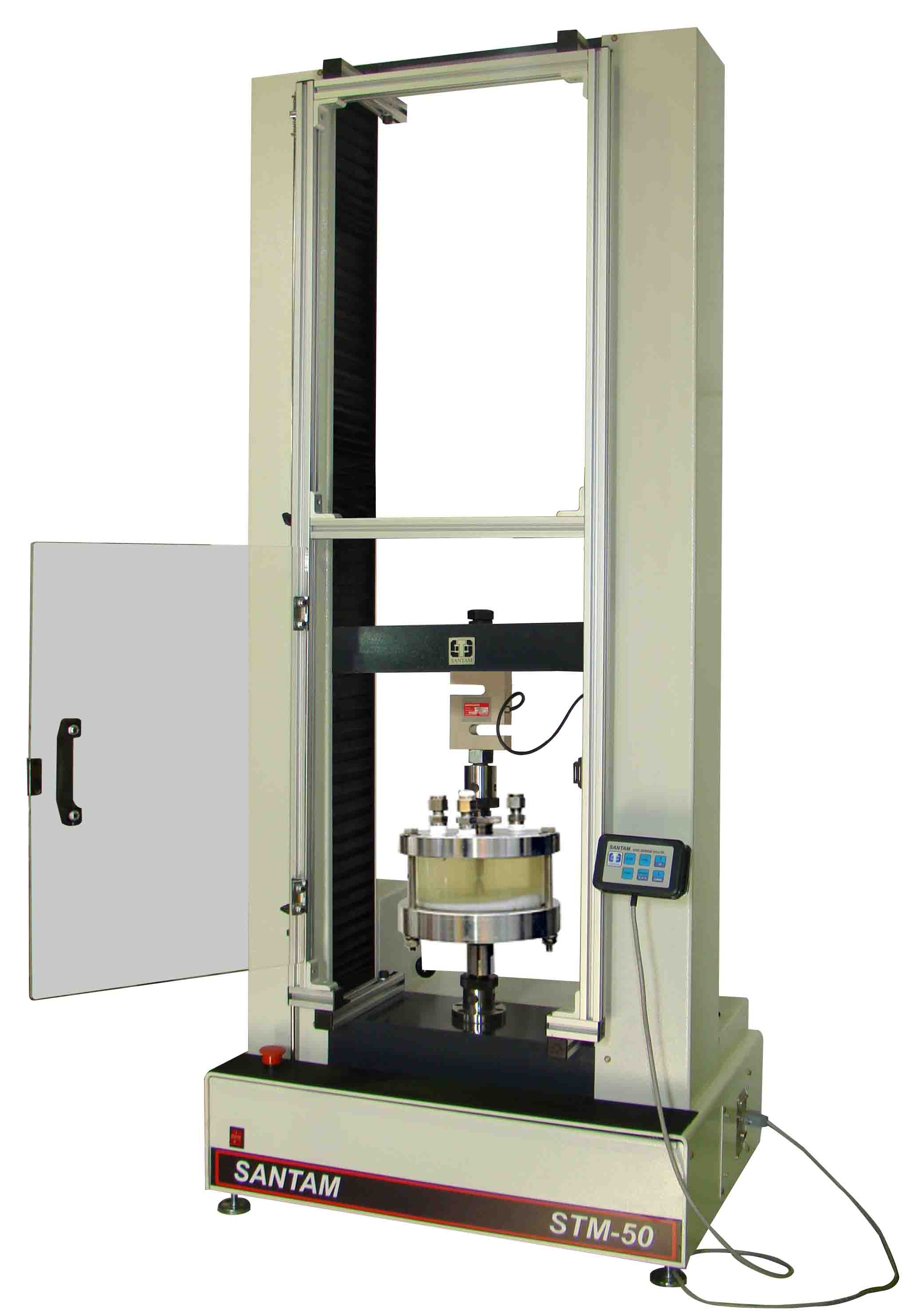

محصولات >> دستگاه‌ تست کشش>> سروو الکترومکانیکال >> STM-50 با ظرفیت 5 تن

ویژگی ها

• عملكرد سيستم بصورت سروالكتريكال با بکارگیری Ball Screw (تک ستون)
• قابليت هاي تست دستگاه شامل: تست كشش (Tensile)، فشار (Compression)، تكراري (Cyclic)، خمش (Bending)، چسبندگي (Peeling)، پارگي Tear))، خزش (Creep) رهايش )(Relaxation مطابق با استانداردهاي بين المللي ASTM , DIN ,EN , ISO , JIS  قابلیت نصب انواع فک تخصصی و قابلیت نصب کوره و انجام تست گرم تا دمای 80ºC (در صورت تهیه ضمائم مربوطه)
• دارای لودسل دقیق کلاس 0.5 به ظرفیت 500kgf ساخت کشور کره
• مجهز به سنسور دقیق جابجایی برای اندازه گیری جابجایی کراس هد دستگاه
• موتور و درایور از نوع AC Servo با سیستم کنترلی Close Loop
• کنترل دستگاه فول کامپیوتری از طریق پورت سریال RS-232 & USB با استفاده از تکنولوژی سخت افزاری DSP (Digital Signal Processing) بدون محدودیت در نوع PC
• دارای نرم افزاری قدرتمند STM-Controller تحت سیستم عامل ویندوز جهت انجام تست فشاری، خزش، سیکلیک، استپ...و ارائه ی گزارش کامل از تست بدون محدودیت و ترسیم گراف های معادل پس از انجام تست اصلی مانند:           Force–Extension, Stress-Elongation, Force-Time, Extension-Time
• بازه کنترل سرعت ثابت دستگاه 0.001-1000 mm/min به صورت Real-Time  و  قابلیت کنترل سرعت به صورت پیشرفته با متدهای (نرخ تغییر مکان ثابت، نرخ کرنش ثابت، نرخ نیرو ثابت، نرخ تنش ثابت، نرخ کرنش حقیقی ثابت (True Strain)، نرخ تنش حقیق ثابت (True Stress)) در صورت داشتن نرم افزار JADOO .
• نصب آسان انواع لودسل های ظرفیت کم جهت بالا بردن دقت اندازه گیری
• قابليت نصب انواع اكستنسيومتر جهت تست ها
• قابلیت نصب کوره تا دمای C °1500
• نصب آسان و پینی انواع فیکسچر و فک های تخصصی (کششی، فشاری، خمشی و...)
• مجهز به صفحه کیبرد کنترلی سیار دستگاه
• با تکراری پذیری بالای نتایج
• کاربری آسان و قابل نصب بر روی میز

کاربرد

دستگاه بالا جهت تست کشش، فشار، خمش و ..... مواد در شرایط استاندارد بوده که در آزمایشگاه‌های کنترل کیفی صنعت و مراکز تحقیقاتی به کار می‌رود. همچنین دستگاه قادر است خواص مکانیکی طیف وسیعی از مواد را تست نماید که بطور کلی بشرح زیر می باشند:

توضیحات

عملکرد این دستگاه بصورت سروالكتريكال بوده و جهت کنترل بار از بازخورد لودسل و جابجایی دقیق فکها استفاده می نماید. با بکار بردن موتور و درایور سروو به عنوان محرک، دقت کنترل افزایش پیدا کرده و با بهره گیری از باز خورد از  انکودر، انجام تست با در بازه ی گسترده ای از سرعت با دقت بالا (0.001-500 mm/min)  قابل انجام می باشد. قاب دستگاه )Load Frame( طوری طراحی شده است که میتوان انواع فک ها را به آن نصب کرد و تست های مختلف کششی، فشاری، خمشی و ... را انجام داد. همچنین جابجائی کراس هد بالا جهت افزایش کورس قابل انجام بوده، این مشخصه امکان تست نمونه ها با تغییرطول های نسبتا بالا (مانند: لوله های پلی اتیلن) را میدهد.

استفاده از لودسل دقیق متصل به فک ، هر گونه تغییرات نیروی رخ داده درهنگام تست را مستقیما حس کرده و بکار گیری لودسل 5000kgf از نوع S Type در کلاس 0.5 باحداکثر خطا 0.5% عدد خوانده شده در بازه 2% تا 100% ظرفیت لودسل مطابق استاندارد  EN 10002 , ISO 7500 (به همراه برگه کالیبراسیون شرکت سنتام) می باشد که در نتیجه این دستگاه خطا را  به حداقل رسانیده که در مجموع باعث بالا رفتن دقت اندازه گیری نیرو در هنگام تست می گردد.

 از طرف دیگر با وجود ابزارها و ضمائم مختلف فراوان به همراه نرم افزارهای مربوطه سنتام (کاربری آسان STM Controller و پیشرفته JADOO)، توانایی انجام آزمونهای کشش، فشار، خمش، .... را مهیا می سازد. کنترل جابجایی دقیق با فیدبک از انکودر با درجه تفکیک بالا (0.005 mm) و با دقت 0.05 mm جهت تثبیت سرعت آزمون بصورت دقیق و همچنین محدوده وسیع سرعت فک این اجازه را به اپراتور می‌دهد تا در زمینه های گوناگون تستهای مربوطه انجام گردد.

از جمله ابزارهای کمکی دیگر استفاده از انواع اکستنسومترها با درجه تفکیک بالا می باشند که جهت  سنجش بسیار دقیق کرنش از نمونه (بجای جک) میباشد. برای این منظور دستگاه میتواند از نرم افزارهای تولیدی شرکت سنتام به نام STM Controller و نرم افزار قدرتمند JADOO استفاده نماید. در صورت استفاده از نرم افزار JADOO، دستگاه نه تنها میتواند جابجائی را از طریق اکستنسومتر متصل به نمونه بخواند بلکه میتواند در عین حال ، از اکستنسومتر برای باز خورد گرفتن جهت کنترل حلقه بسته (Closed Loop)  استفاده نماید  و کنترل کامل بر روی نرخ بار گزاری دقیق را داشته باشد. دیگر مزایای دستگاه قابلیت نصب آسان انواع فیکسچر و فک های تخصصی به صورت اتصال پینی  ثابت با قابلیت خودردیف شو و غیره می باشد.

دانلود کاتالوگ(دستگاه های کشش رو میزی)
