Erichsen & Deep Drawing Test

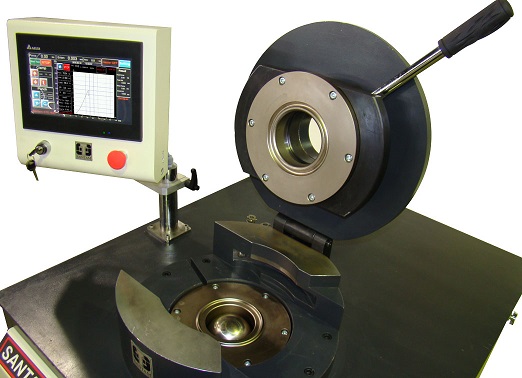

محصولات >> تست اریکسون و کشش عمیق>> STE-200 تست اریکسون با ظرفيت پرس 20 تن
ویژگی ها
- طراحی مطابق با استاندارد EN DIN ISO 20482 ، DIN EN 1669
- عملکرد بصورت الکترو هيدروليک بسیار دقیق و کنترل حلقه بسته (Close Loop)
- انجام تست با متدهای Cupping test و Deep-drawing cup test و تعیین ارتفاع حدی (LDH) و بررسی دیاگرامهای حد شکل پذیری (FLC)
- قابليت تعويض آسان انواع قالب و سنبه مطابق با استاندارد های مربوطه و دارای گیج مخصوص جهت حفظ مرکزیت قالب و سنبه
- دارای پیستون با اصطکاک بسیار کم متصل به سنبه، به منظور نتایج دقیق و تکرارپذیر تست
- دارای سیستم کنترلی PLC و نمایشگر لمسی Touch Screen با قابلیت رسم گراف و گزارش دهی
- بسیارکم صدا در هنگام عملکرد موتور و پمپ دستگاه
- امکان تنظیم نیروی کلمپینگ و سرعت سنبه

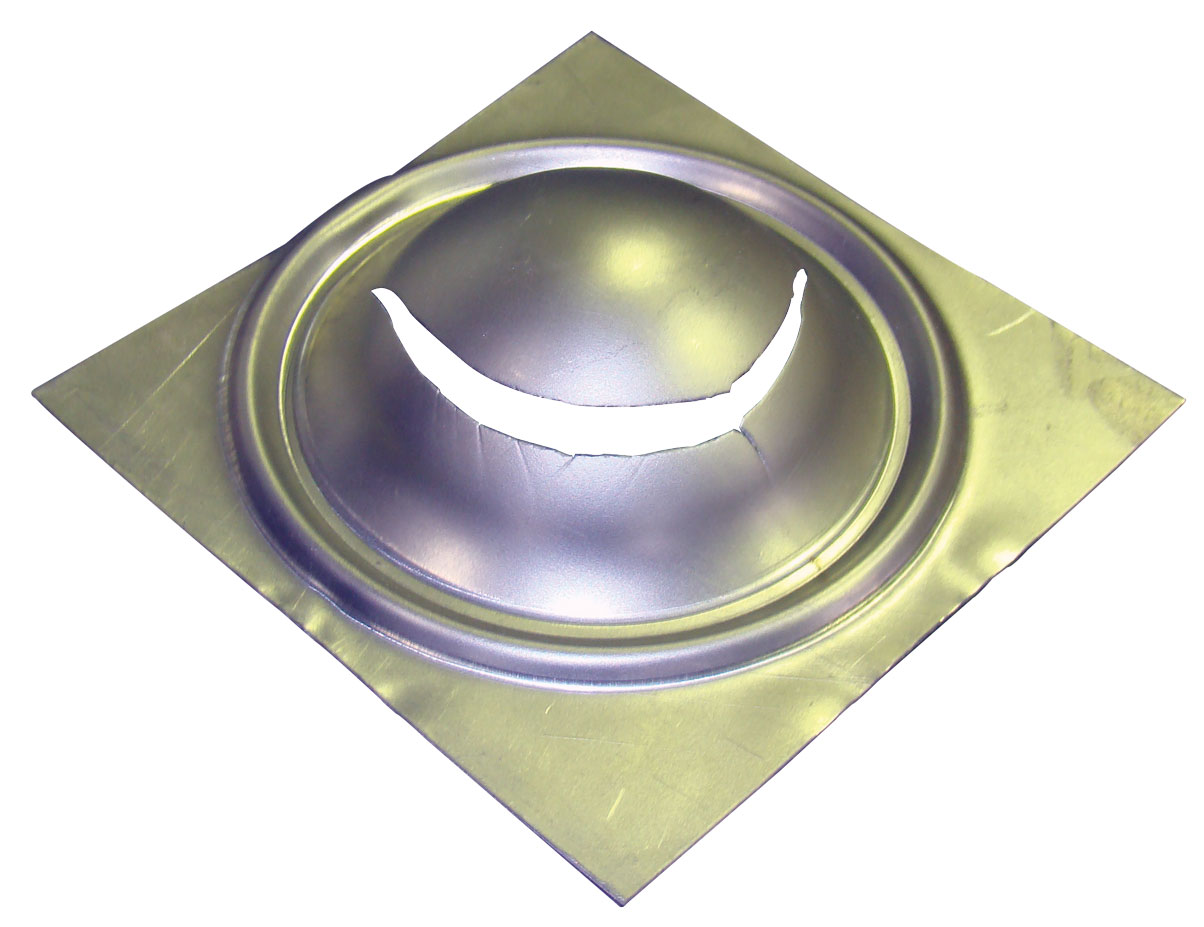

- توقف تست به صورت اتوماتيک در لحظه ی ایجاد ترک
- قابليت انجام تست گرم Hot Forming درصورت سفارش قالب و سنبه مربوطه
- با قابلیت حمل آسان بدلیل طراحی فشرده دستگاه
کاربردها
این دستگاه برای کنترل کیفی ورقها و انجام تحقیقات درباره ی شکل پذیری صفحات و ورقهای فلزی، تست کشش عمیق و یا تست به روش اریکسون جهت تعیین ارتفاع حدی (LDH) و بررسی دیاگرامهای حد شکل پذیری (FLC) می باشد. همچنین در تولید بدنه ماشین آلات سبک و سنگین و تحقیقات شکل دهی ورق در صنایع گوناگون کاربرد گسترده دارد که می توان موارد زیر را نام برد.
|
- کنترل کیفیت ورق های فلزی خریداری شده
- تحقیقات در زمینه شکل دهی ورق از متریال های مختلف
- تحقیقات در خصوص ورقهای کامپوزیت
|
- تحقیقات درباره ی تولید بدنه ی خودرو
- تولید و شکل دهی ورقها با استفاده از قالب و پرس (Stamping)
|
توضیحات
در این دستگاه از سیستم الکترو هیدرولیک بسیار دقیق جهت محرک پمپ استفاده شده بطوری که برای اعمال نیروی سنبه با کنترل نرخ بارگذاری سنبه از یک جک و از سوی دیگر برای کنترل نیروی کلمپینگ در نیروی تعریف شده جهت کلمپ پایدار نمونه جک دیگری به همراه آکومولاتور بکار رفته است. به منظور کنترل دقیق جابجایی سنبه و تثبیت سرعت آزمایش بصورت دقیق (Close Loop) از یک خط کش غیر تماسی دیجیتال جهت اندازه گیری و بازخورد استفاده شده است.با این روش درجه تفکیک جابجایی سنبه به 0.001 mm می رسد .
با بکارگیری PLC صنعتی و ماژول های ویژه امکان اندازه گیری وکنترل مواردی مانند خواندن فشار روغن جهت دقت بهتر نیروهای سنبه، کنترل نیروی گیرش ، کنترل توقف دستگاه در لحظه ی پارگی ورق، دقت دراعمال بار به صورت آهسته و تنظیم پارامتر های مهم کنترلی با توجه به استاندارد به وجود می آید .لازم بذکر است با بکارگیری یک سنسور فشار دقیق درجه تفکیک نیرو (1/40000 ظرفیت دستگاه) می باشد .
همچنین دستگاه مجهز به صفحه نمایش لمسی (Touch Screen) از نوع HMI است که جهت راحتی کار با دستگاه در آن قابلیت خواندن اطلاعات تست (مانند : زمان، تاریخ، داده های نیرو – تغییر مکان، زمانهای تست) در نرم افزار Excel، تنظیم پارامتر های روشهای تست ، تنظیم اتوماتیک نرخ بارگذاری و نیروی گیرش بوده همچنین این سیستم توانایی رسم گراف نیرو – تغییر مکان و ثبت اطلاعات و امکان ارسال اطلاعات به کامپیوتر توسط Flash USB را دارا می باشد.

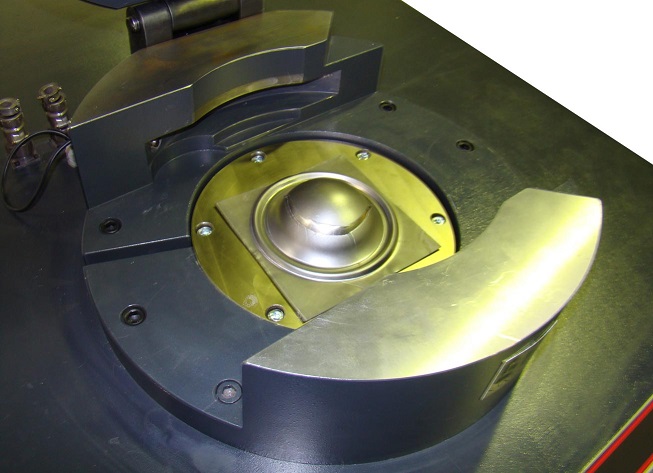

برای گیرش ورق از یک فک ویژه با مکانیزم هیدرولیک استفاده شده است تا نیرو در تمام محل گیرش بصورت یکنواخت بر روی نمونه گسترده شود .از دیگر مزیتهای دستگاه امکان تعویض آسان سنبه و قالب های مختلف آن جهت انجام آزمون های گوناگون برای کارهای تحقیقاتی می باشد که جهت حفظ مرکزیت سنبه و قالب از گیج مخصوص استفاده میشود و در صورت نیاز به تست ها با دمای بالاتر قابلیت نصب قالب های حرارتی (در صورت سفارش) همینطور کارهای فرمینگ گرم Hot Forming (با خرید ضمائم مربوطه) تا حداکثر 300° C (البته با پیش بینی نصب ماژول های کنترلر های دما و ارتباط آن با PLC) وجود دارد .
