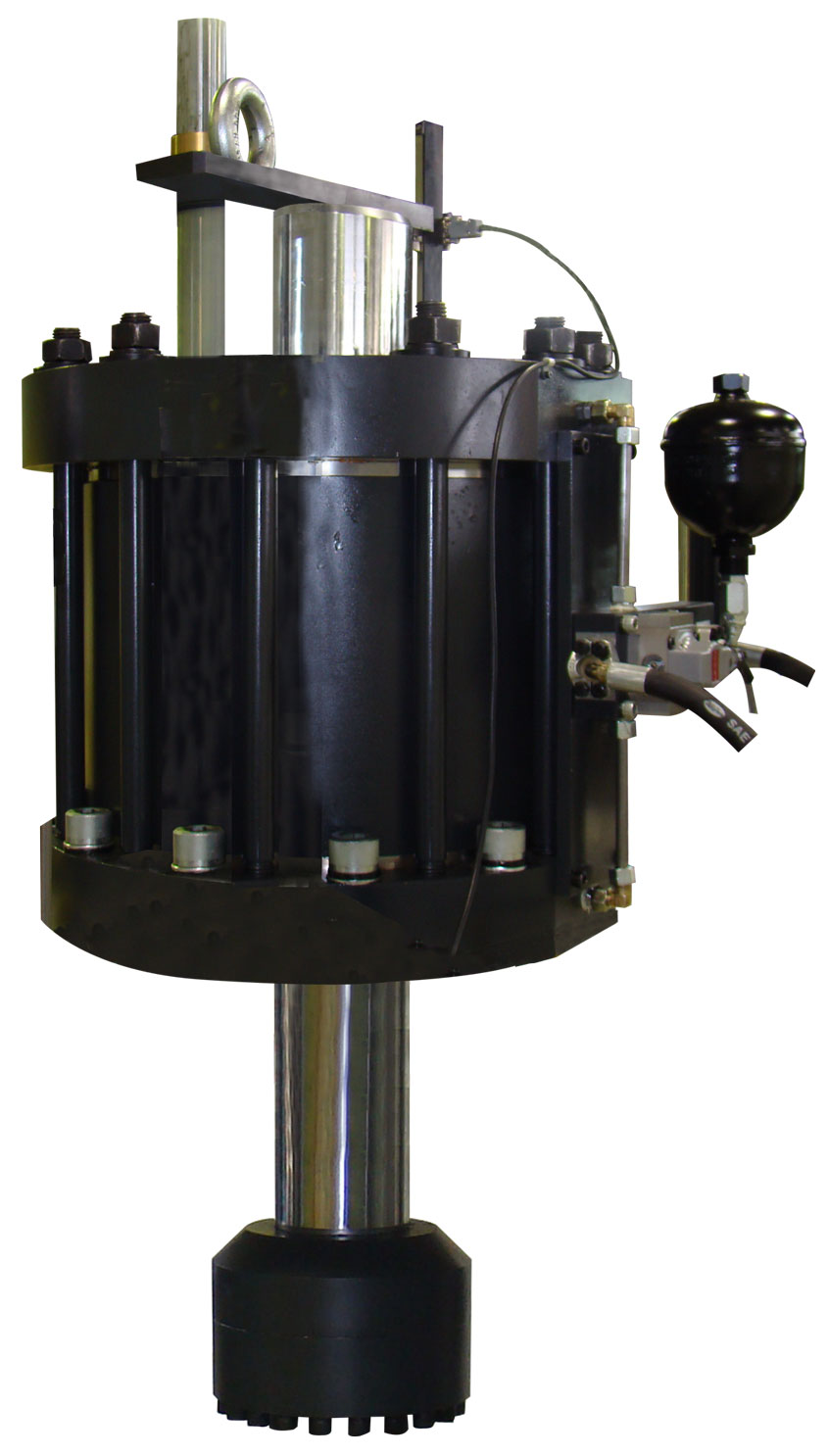

محصولات >> اکچویتر کشش و فشار دینامیک >> JAF-2000 اکچویتر 200 تن

 ویژگی ها

• عملکرد سروو هیدرولیک(Servo Hydraulic Actuator)
• داشتن استحکام و صلبیت لازم جهت عملکرد درست در طول عمر اکچویتور(Robust)
• دقت بالا در اعمال بارهای دینامیکی با انواع کنترل دامنه ی نیرو ثابت و جابجایی ثابت طبق انواع شکل موج های متناوب مانند: سینوسی، مربعی، مثلثی، دنده اره ای و شکل دلخواه یا الگوی نقاط تصادفی
• اعمال بارهای دینامیکی در فرکانس های بالا
• مجهز به سیستم کنترل PID جداگانه برای هر حالت کنترلی و اعمال دقیق شکل موج تعریف شده در نرم افزار
• مجهز به اینترفیس با تکنولوژی DSP و فرکانس کاری 5KHZ و کنترل و اندازه گیری نیرو، تغییر مکان همگی با پاسخ فرکانسی 5KHZ به صورت Close Loop
• استفاده از بروزترین قطعات الکترونیکی با سرعت پاسخ و نمونه برداری بالا همین طور بکارگیری بهترین شیر سرو هیدرولیک
• استفاده از لودسل دینامیک دقیق از نوع Low Profile جهت کم کردن خطای تاثیر نیروهای جانبی
• مجهز به خط کش الکترونیکی غیر تماسی دیجیتال نصب شده برروی جک برای تمام کورس
• دارای نرم افزاری قدرتمند با توانایی کنترل بدون درنگ و آنی (Real Time) در انواع آزمونها و پردازش آنها
• استفاده از آب ‌بندی‌های مخصوص تست دینامیک و دمای بالا جهت Actuator و در نظر گرفتن کلیه قطعات و ابزارهای اندازه‌گیری و کنترل دستگاه جهت تست‌های طولانی‌ مدت
• قابلیت نصب اکچویتور به سازه به دو روش، سوراخ های رزوه دار روی بدنه و نصب اتصالات ثابت و مفصلی در ابتدا و انتها
• توانایی انجام انواع تست های استاتیکی
• سیستم خنک کاری مناسب جهت افزایش عمر روغن
• دارای سیستم جبران ساز خطاهای ناشی از نیروهای اینرسی وارد شده به لودسل
• دارای اتصالات انعطاف پذیر و قابل حمل جهت اعمال بار به هر نقطه ی دلخواه سازه
• نیاز به تعمیر و نگهداری کم

کاربرد

این دستگاه در زمینه ی تست های فشاری کششی استاتیک و دینامیک انواع سازه ها و تست دوام در بسیاری از ماشین آلات سبک و سنگین در مراکز تحقیقاتی و صنایع گوناگون کاربرد گسترده دارد که می توان موارد زیر را نام برد:

• آزمایشگاه سازه گروه عمران
• بدنه و شاسی خودروهای سبک و سنگین
• بدنه و شاسی اجسام پرنده
• توربین های بادی
• سایش در اتصالات ماشین ها
• تجهیزات و ماشینهای ریلی
• بدنه و شاسی ماشین آلات کشاورزی
• بدست آوردن مود های ارتعاشی ماشین آلات

توضیحات

اکچویتورهای سری JAF به منظور بررسی تجربی عملکرد و عمر واقعی یک سازه (یا یک ماشین) در برابر بارهای متناوب وارد شده به کار می روند تا با این کار مطابقت آنها با طراحی و محاسبات عمر  مشخص گردد.

این اکچویتورهای جهت اعمال بارهای دینامیکی با الگوهای سینوسی، مثلثی، مربعی با قابلیت تعیین شیب، دندانه اره‌ای و تصادفی (Random) با گرفتن الگوی شکل موج مربوطه (Pattern) در محدوده‌ای از نیرو و تغییرمکان تعریف شده تا فرکانس 100 هرتز مطابق دیاگرام شیر سروو، را فراهم می‌کنند. استفاده از جدیدترین سخت‌افزارهای الکترونیکی با سرعت پاسخ و داده‌ برداری بالا، بهترین سنسورها و ترانسدیوسرها و دقیق‌ترین شیرهای سروو و استفاده از کنترلر مجزا جهت کنترل بدون درنگ (Real Time) سیستم و نرم‌افزار قدرتمند با الگوریتم‌های بهینه‌شده کنترلی و پردازش داده برای هر حالت کنترلی و طراحی سیستم هیدرولیکی و مکانیکی خاص جهت تست‌های طولانی‌مدت، اکچویتورهای سری JAF را قادر می‌سازد تا بتوان متنوع‌ترین و واقعی‌ترین شرایط را برای تست عمر و دوام سازه و تجهیزات مختلف شبیه‌ سازی و بصورت عملی انجام داد.

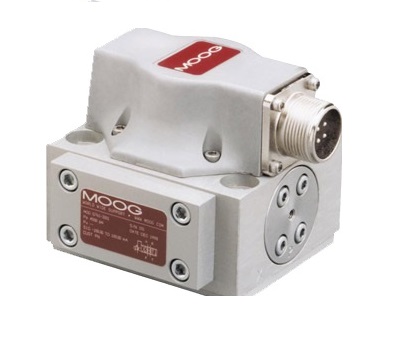

عملکرد و مکانيزم اين نوع دستگاه ها با استفاده از شيرهاي سروو (Hydraulic Servo Valve) می باشد و از سیستم سخت افزاری با تکنولوژی DSP با فرکانس بالا استفاده شده است. پاسخ فرکانسی و نمونه برداری و کنترل سيستم در اين دستگاه بسيار بالا بوده به گونه ای که دستگاه در هر 200 میکرو ثانیه از ابزارهای اندازه گیری نمونه برداری (فیدبک) و کنترل دستگاه را بصورت سیستم حلقه بسته(Closed Loop)  با توجه به کنترل PID انجام می دهد .ضمنا دستگاه نام برده علاوه بر تست های دینامیک توانایی انجام بارگذاری های استاتیک را نیز دارد.

دستگاه دارای نرم افزار کامپيوتری خاص و پیشرفته (ارتباط  Intranet با سخت افزار دستگاه) با قابليت اعمال بارهای پريوديک با دامنه و فرکانس مشخص و شکل موج های مختلف، اعمال نويز، آفست، تعداد سیکل اعمالی و تعیین سیکل های ذخیره سازی بوده همچنین قابلیت تغییر همه پارامترهای تست به صورت آنلاین حین تست وجود دارد و کلیه خروجی های مورد نیاز را گزارش می دهد.

در خصوص سیستم خنک کاری (Cooling)، دستگاه مجهز به سيستم اينترکولر آبي با مبدل های صفحه ای جدید بوده که  با راندمان بالا جهت دفع حرارت روغن استفاده می شود.

 دانلود کاتالوگ (JAF دستگاه های اکچویتور دینامیک سری)
