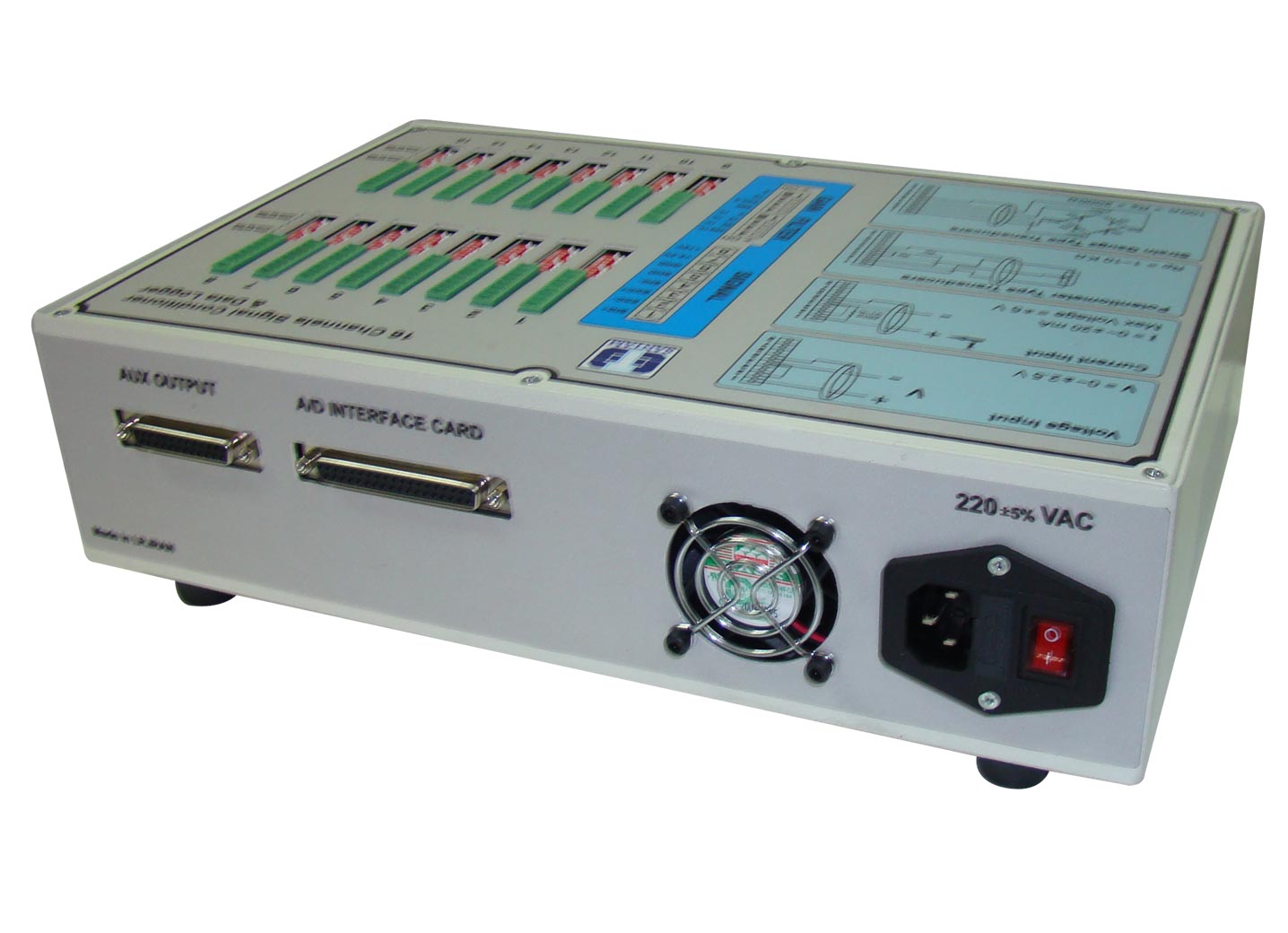

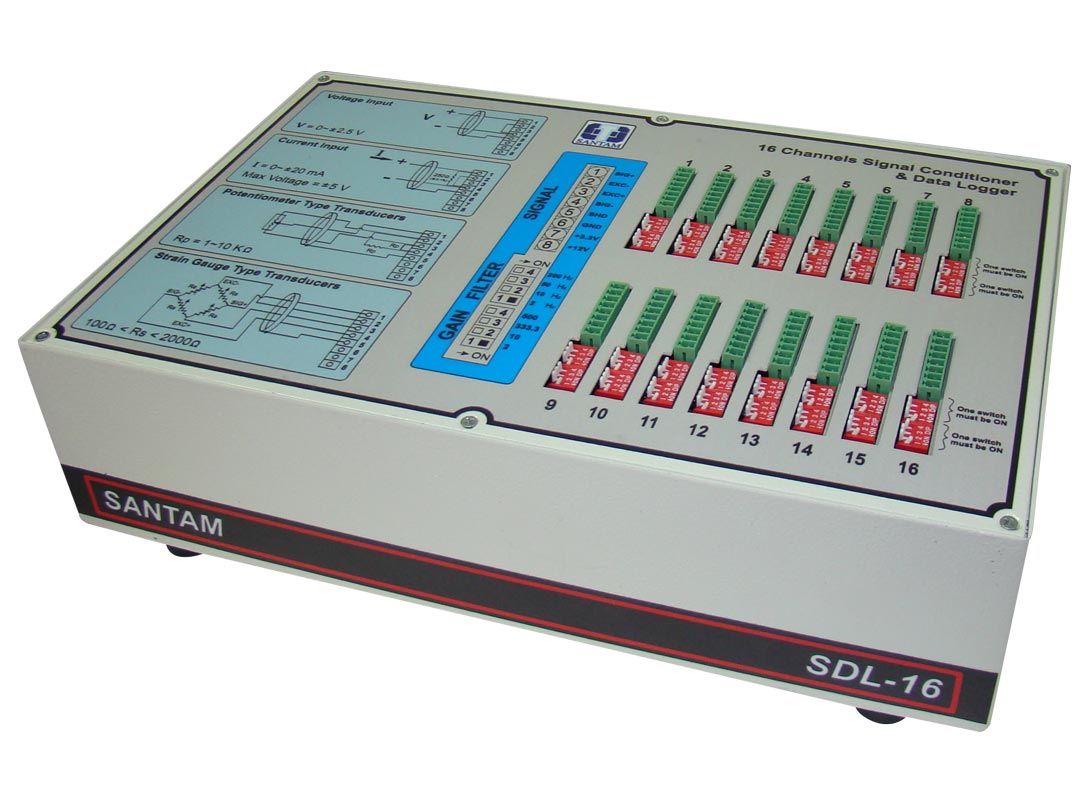

دیتالاگر جهت اندازه گیری و ذخیره سازی دیتاهای ابزارهای اندازه گیری مثل سنسورها و ترانسدیوسرها بکار می رود. دیتالاگر مدل (SDL-16) دارای 16 کانال ورودی آنالوگ به همراه کاندیشنر مجهز به ماژول های مجزا برای هر کانال شامل تغذیه، بافر، تقویت کننده با قابلیت تعیین بهره تقویت (Gain) جهت سیگنال های ضعیف توسط انتخاب دیپ سوئیچ مربوطه با مقادیر 2 , 10 ,333 ,500 و دارای فیلتر فعال پائین گذر سخت افزاری (Low Pass Active Filter) جهت کاهش نویز سیگنال و قرائت بهتر با قابلیت انتخاب دیپ سوپیچ مربوطه جهت انتخاب فرکانس قطع Hz 2 ,10 , 50 , 200 برای هر کانال بصورت جداگانه می باشد. آرایش اتصال ورودی هر کانال برای نوع سیگنال ورودی ولتاژی 5 V+/- یا جریانی 0-20 mA و نحوه اتصال پتانسیومتر و یا استرین گیج و مبدلهایی با آرایش پل وتستون مثل لودسل و ترک متر و ... قابل اتصال و تنظیم می باشد.
سیگنال تقویت و فیلتر شده وارد کارت مبدل آنالوگ به دیجیتال (ADC Card) با ADC 16 بیتی شده که امکان قرائت ابزارهای اندازه گیری با درجه تفکیک ±1/32000 مقدار نامی و دقت اندازه گیری 0.005% F.S را فراهم می کند.

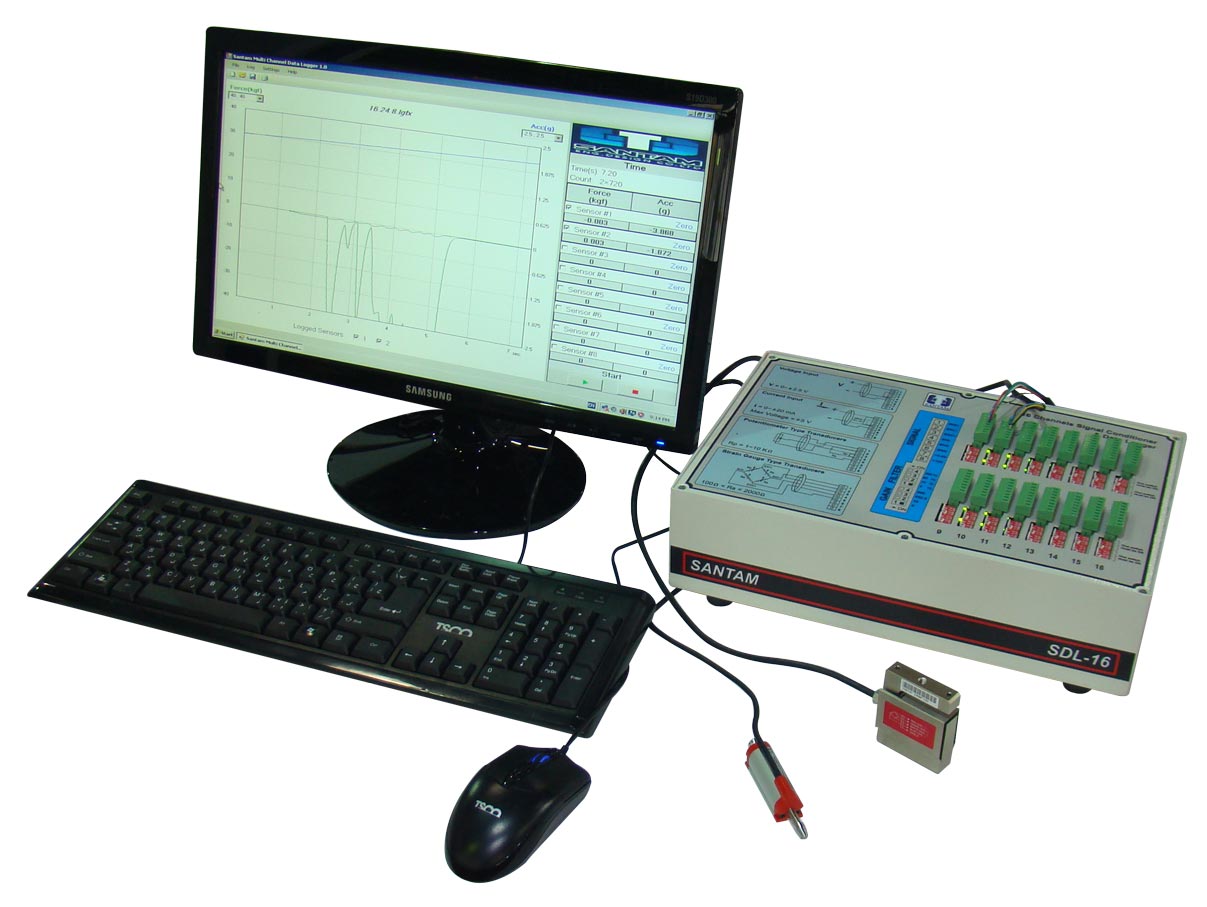

همچنین نرم افزار پیشرفته دیتالاگر قابلیت نمایش آنلاین ، ثبت دیتا و ترسیم منحنی نسبت به زمان برای کانال های انتخابی و تبدیل دیتا به فرمت نرم افزار اکسل را دارا بوده ضمن اینکه قابلیت تعریف نام و واحد اندازه گیری، هر یک از سنسورهای ورودی، صفر کردن(Zero) ، کالیبره نرم افزاری دقیق، تعیین فیلتر نرم افزاری جهت قرائت بهتر و دقیق تر و تعیین Scale منحنی را دارد.
|
