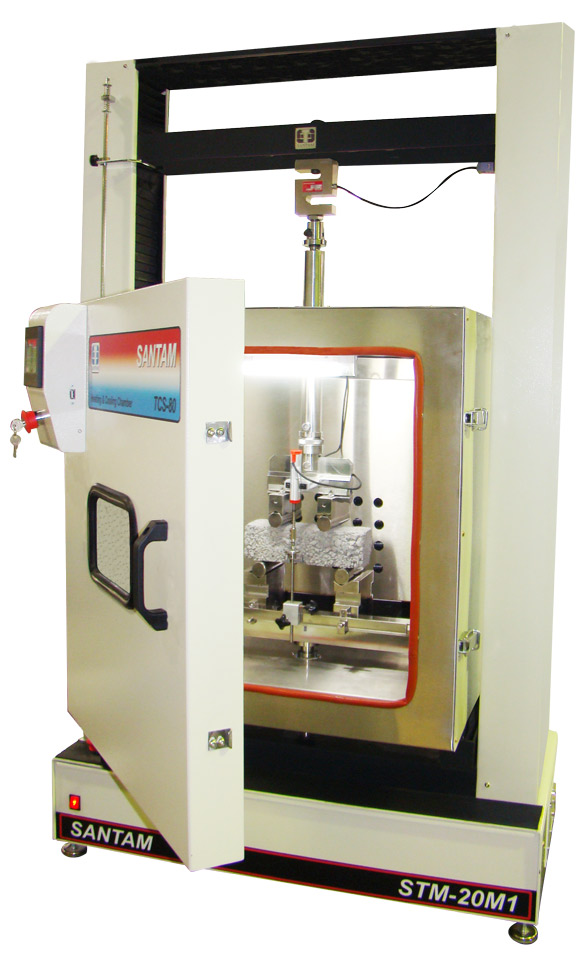

محصولات >> تست آسفالت >> STM-20 M1 دستگاه تست کشش استاتیک آسفالت 2 تن
ویژگی ها
- ظرفيت دستگاه 20 kN
- طراحی دستگاه مطابق با استانداردهای تست استاتیک آسفالت
- نوع عملكرد بصورت سروالكتريكال با Ball Screw ساخت آلمان (دو ستون) و موتور سرو AC
- امکان انجام انواع تست کشش، فشار، خمش و ... مطابق با استانداردهاي بين المللي
- قابلیت نصب ضمائم تخصصی جهت تست های تخصصی آسفالت مانند تست های فشاری Compression Tests ، تست خمشی Four Point Bend Three&، خمشی نیم دایره آسفالت Semi Circular Bend ، کشش غیر مستقیم آسفالت Indirect Tensile
- مجهز به چمبر سرد و گرم در محدوده دمایی مختلف با قابلیت کنترل دما تا C80˚ و قابلیت سرمایش تا دمای C-20˚ مجهز شده با عایق های مخصوص
- کوره دارای ترموکوپل ها PT100 و سیستم کنترلی از نوع PLC با به همراه نمایشگر از نوع HMI با قابلیت برنامه ریزی
- دارای نرم افزار قدرتمند با کاربری آسان با گزارشات قابل تعریف و قابليت تعريف انواع تست با بارگذاری های مختلف (نرخ تغییر مکان، کرنش، نیرو و تنش) به صورت یک جهته افزایشی دارای لود فریم صلب (Rigid) با دو ستون قوی و همچنین دارای کورس مناسب
- مجهز به اینترفیس با تکنولوژی DSP و کنترل سرعت و اندازه گیری نیرو، تغییر مکان و کرنش
- کنترل دقیق بر روی نرخ بارگذاری و نرخ جابجایی مخصوصا در سرعتهای کم (نوع کنترل Close Loop)
- قابلیت نصب انواع لودسل و فک های و اکستنسومتر های مختلف به دستگاه به آسانی
- دارای سیستم ریلی جهت بیرون آوردن کوره و تست در دمای محیط
کاربرد
جهت تست استاتیکی و بررسی خواص مکانیکی آسفالت در شرایط دمایی خاص دمایی دستگاه فوق طراحی شده است.
توضیحات
این دستگاه برای تست آسان و دقیق آسفالت بصورت استاتیکی با هزینه کم طراحی شده و نوع عملکرد آن از سروالكتريكال با به کارگیریBall Screw (دو ستون) و موتور و درایور سرو AC میباشد همچنین جهت اندازه گیری دقیق نیرو از لودسل با کلاس 0.5 (حداکثر خطا 0.5% عدد خوانده شده در بازه 2% تا 100% ظرفیت لودسل) مطابق استاندارد EN 10002 , ISO 7500 استفاده شده است.
مجهز به سنسور اندازه گیری جابجایی دیجیتال بدون محدودیت کورس با درجه تفكيك جابجایی 0.03 میکرومتر درحالت بی باری و دقت اندازه گيري تغيير مكان آن بهتر از 0.05 mm در تمام كورس می باشد. سرعت دستگاه جهت تست در بازه ی0.001-1000 mm/min بوده و کورس دستگاه با در نظر گرفتن لودسل و فك ها 800 mm، بدون فک ها 1000 mm و فضای بین دو ستونmm700 می باشد.
از لحاظ سخت افزاری قابلیت نصب انواع فک های تخصصی آسفالت که به صورت کششی، فشاری و خمشی، نصب انواع فیکسچر و فک های تخصصی در ظرفیت های کمتر کم و نصب در داخل چمپر امکان پذیر بوده و همینطور انواع لودسل با ظرفیت کم جهت افزایش دقت اندازه گیری قابل نصب می باشد که پس از نصب به صورت اتوماتیک لودسل شناسی و تنظیمات آن اعمال می گردد.
دارای نرم افزار ويژه تحت سيستم عامل Windows Xp جهت تنظیمات تست و نمایش گزارش ها و انجام تست كششي، فشاري، خمشي، خزش، تکراری، رهایش، دیگر قابليتهاي ويژه مطابق با مشخصات فني سري STM (توضیحات نرم افزار به صورت کلی در گاتالوگ ذکر شده است) همچنین سیستم کالیبراسیون نرم افزاری برای لودسل و اکستنسومتر برای سادگی کالیبراسیون در نظر گرفته شده است.

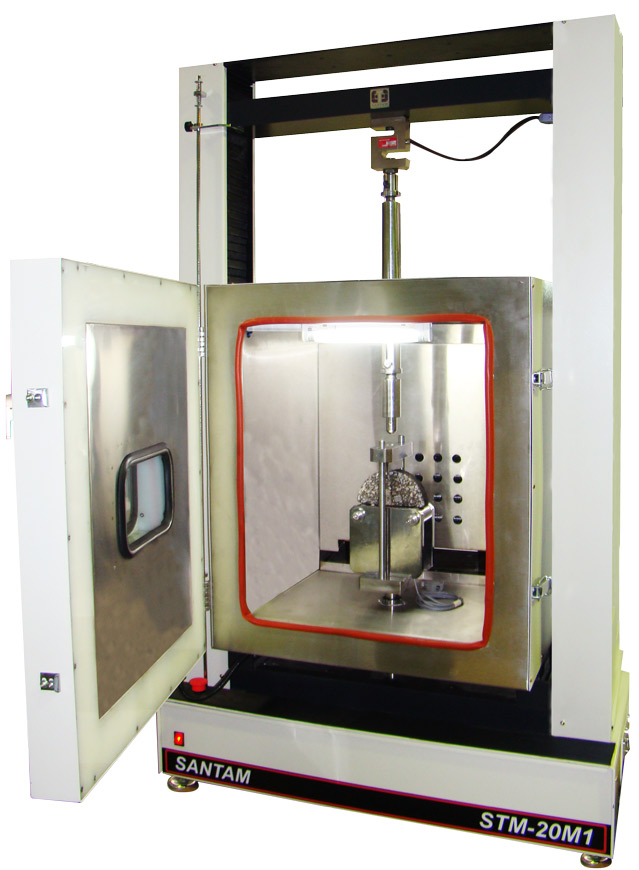

مجهز به محفظه با قابلیت سرمایش تا دمای -20˚C و گرمایش تا 80˚C با درجه تفکیک نمایش دما 0.1˚C با میزان یکنواختی ±0.5˚C جهت بررسی تنش حرارتی آسفالت در حالت تست کششی تحت شرایط دمای کاری همینطور مجهز به سنسور دمای PT100، سیستم کنترلی از نوع PLC با بکارگیری نمایشگر از نوع HMI می باشد.

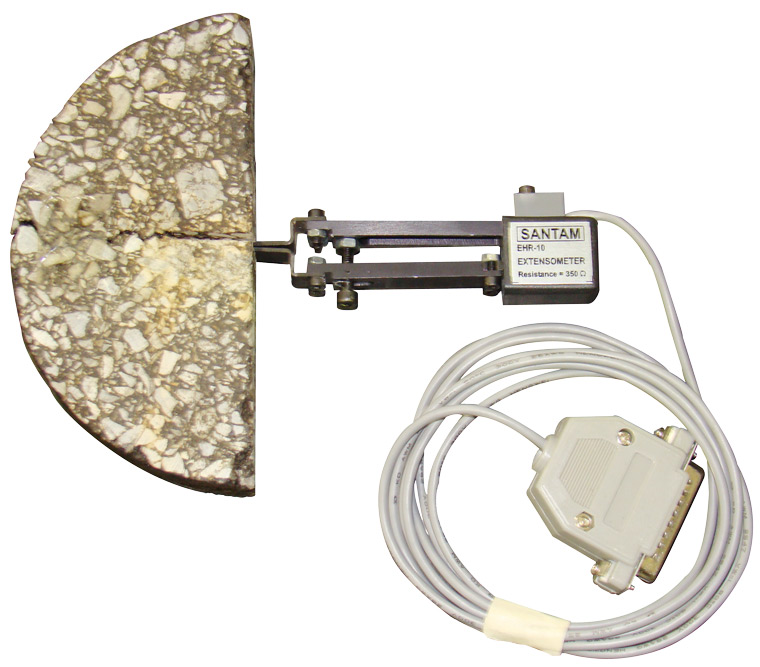

قابلیت نصب اکستنسومتر جهت بررسی کرنش طولی و خمشی از روی نمونه آزمایش و همچنین اکستنسومتر ترک جهت اندازه گیری و کنترل رشد ترک در تست Semi Circular Bend
